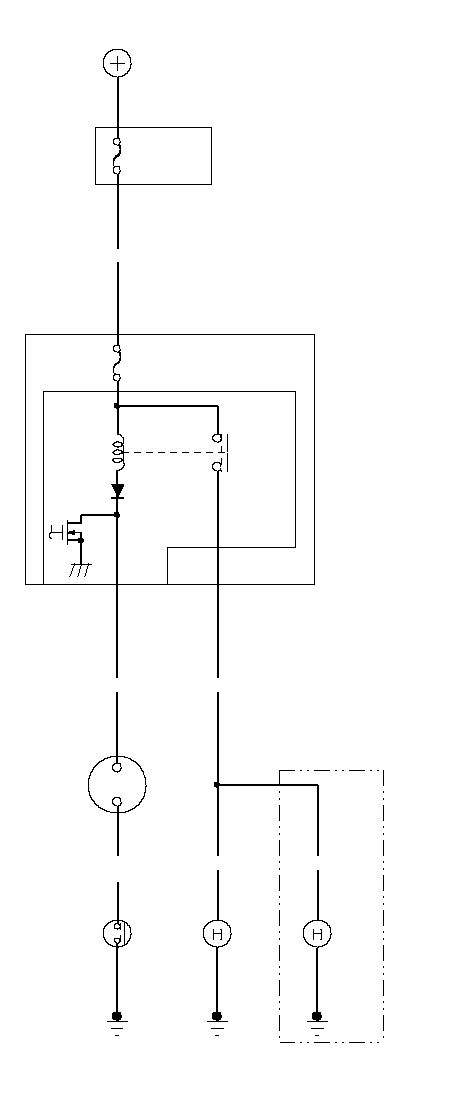

Электрическая схема звуковых сигналов - без охранной сигнализации

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

B23

A13

Q11

MICU

№ 24
(10 A)

№ 3
(20 A)*¹ (30 A)*²

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ
АККУМУЛЯТОРА

WHT

GRN

ORN

ПОВОРОТНЫЙ
КОНТАКТОР

ЗВУКОВОЙ
СИГНАЛ
(Тихий)

ВЫКЛЮЧАТЕЛЬ
ЗВУКОВОГО
СИГНАЛА

ЗВУКОВОЙ
СИГНАЛ
(Громкий)

GRN

ORN
GRN/YEL*³

*: Провод "массы" проходит через рулевую колонку
*1: Без разъема освещения прицепа
*2: С разъемом освещения прицепа
*3: С переключателем на рулевом колесе

(С двойным звуковым сигналом)

}
