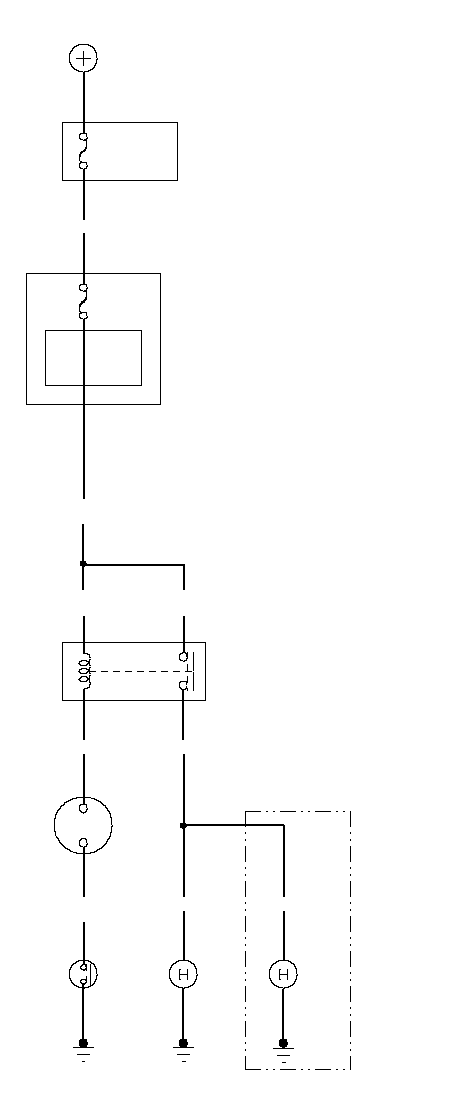

Электрическая схема звуковых сигналов - с охранной сигнализацией

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

ПОВОРОТНЫЙ
КОНТАКТОР

B23

MICU

№ 3
(20 A)*¹ (30 A)*²

АККУМУЛЯТОРНАЯ БАТАРЕЯ

№ 24
(10 A)

РЕЛЕ
ЗВУКОВОГО СИГНАЛА

БЛОК ПРЕДОХРАНИТЕЛЕЙ
КЛЕММ
АККУМУЛЯТОРА

WHT

ORN

PUR

ВЫКЛЮЧАТЕЛЬ
ЗВУКОВОГО
СИГНАЛА

ЗВУКОВОЙ
СИГНАЛ
(Тихий)

PUR

ЗВУКОВОЙ
СИГНАЛ
(Громкий)

PUR

ORN
GRN/YEL*³

B28
[K3]

WHT
[PUR]

*: Провод "массы" проходит через рулевую колонку
*1: Без разъема освещения прицепа
*2: С разъемом освещения прицепа
*3: С переключателем на рулевом колесе
[ ]: Автомобиль с ЛРК

(С двойным звуковым сигналом)

}
