Замена адаптера/дверцы заливной горловины топливного бака
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: Не поцарапайте кузов.
-

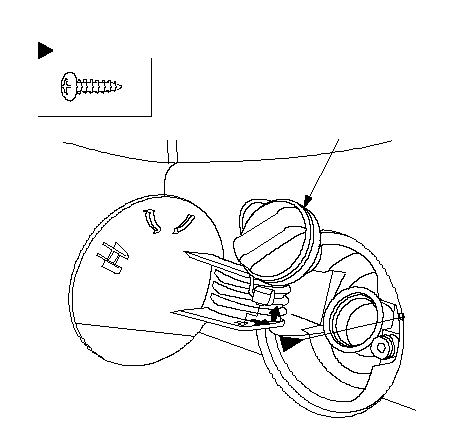

Снимите топливный колпак (А), повернув его против часовой стрелки, затем выкрутите винт.
|
A
Расположение фиксаторов
: Винт, 1
}
|
-

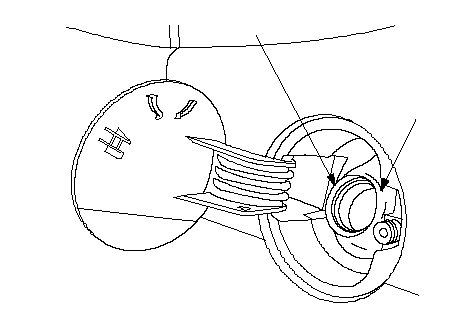

Вытяните дверцу топливозаливной горловины/ переходник (А) с топливозаливной трубки (В).
|
A
B
}
|
-

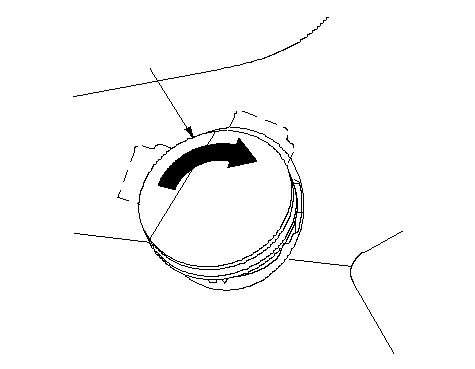

Вытягивая дверцу топливозаливной горловины/ переходник (А), поверните его на 90 ° по часовой стрелке с приоткрытой дверцей горловины.
|
A
}
|
-
Снимите дверцу топливозаливной горловины/ переходник (А).
|
-1.
|
Вытяните нижнюю часть дверцы топливозаливной горловины/ переходника.
|
|
-2.
|
Вытяните часть (В) петли с внутренней стороны кузова.
|
|
-3.
|
При необходимости отцепите крюки (С), затем снимите открыватель дверцы топливозаливной горловины (D) с дверцы топливозаливной горловины/ переходника.
|
|
A
B
C
D
C
}
|
-

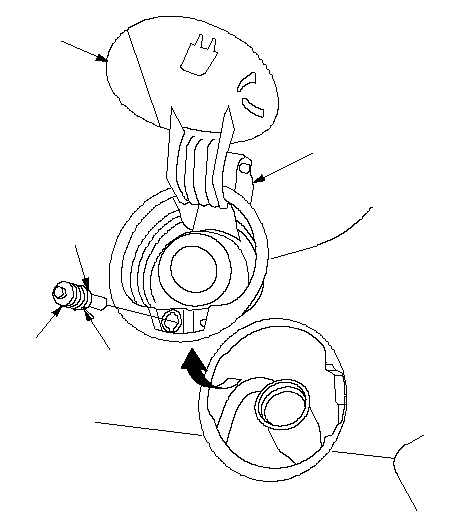

При необходимости вытяните втулку переходника топливозаливной горловины (А) и уплотнение переходника (В) с штока (С).
ПРИМЕЧАНИЕ: При установке уплотнения убедитесь, что отметка (D) на уплотнении находится сверху.
|
A
B
C
D
}
|
-
При необходимости снимите исполнительный элемент дверцы топливозаливной горловины (А).
|
-1.
|
|
|
-2.
|

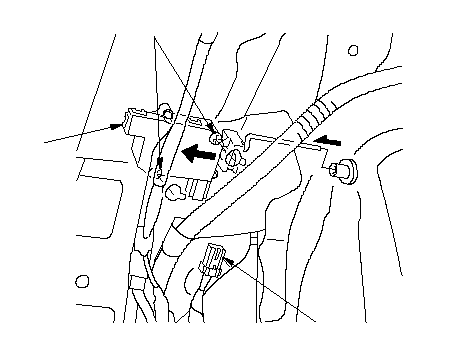

Отсоедините разъем исполнительного элемента (В) и ослабьте винты (С), затем снимите исполнительный элемент.
|
|
A
B
C
}
|
-
Установите дверцу топливозаливной горловины/ переходник, выполняя операции в последовательности, обратной снятию, обратите внимание на следующее:
-

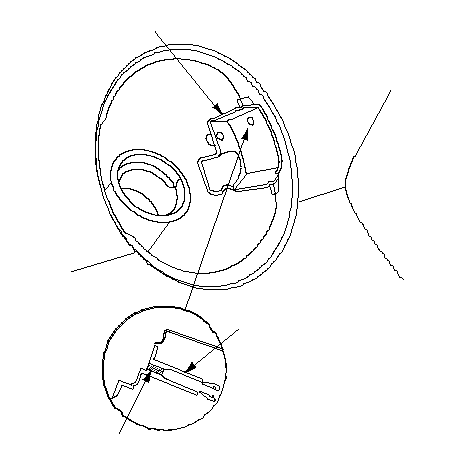

Нанесите универсальную смазку на скользящие поверхности (А) втулки переходника топливозаливной горловины (В), как показано на рисунке.
-
Убедитесь, что фиксатор переходника (С) полностью встал на трубку (D).
|
