Замена наружной ручки задней двери
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не поцарапайте дверь и прилегающие детали.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
-
Полностью поднимите дверное стекло.
-
-

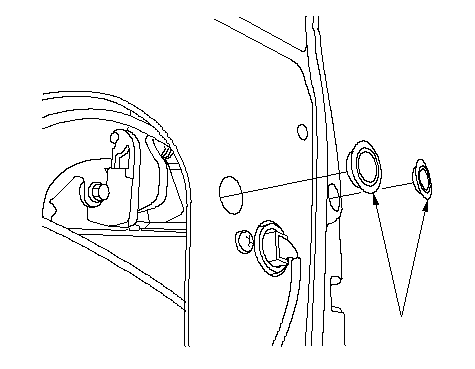

Снимите служебные колпаки (А).
|
A
}
|
-

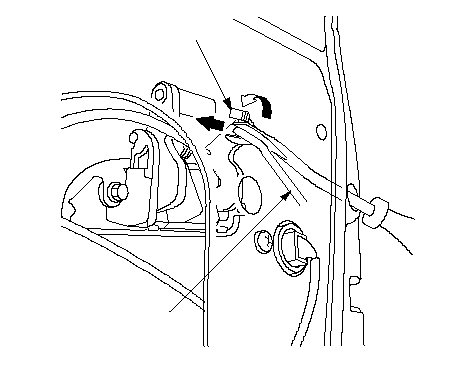

Отцепите фиксатор штока (А), затем отсоедините шток наружной рукоятки (В) съемником зажимов.
|
A
B
}
|
-

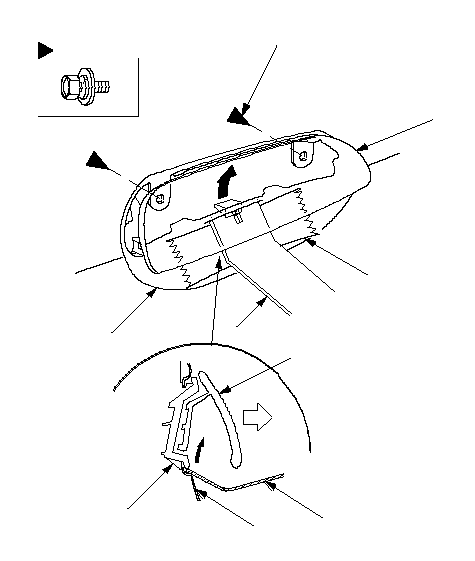

Снимите внешнюю рукоятку (А).
|
-1.
|
Выверните болты.
|
|
-2.
|
Нанесите защитную ленту (В) на дверную панель (С), как показано на рисунке.
|
|
-3.
|
Поднимите наружную рукоятку с помощью специального инструмента (D), чтобы отцепить крюк (Е), затем снимите ее.
ПРИМЕЧАНИЕ: Не повредите лакокрасочное покрытие двери.
|
|
A
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
C
E
Расположения фиксаторов
: Болт, 2
D
D
}
|
-
Снимите крепление наконечника (А) с опоры внешней рукоятки (В), затем замените его новым.
|
B
A
Заменить.
}
|
-
Установите рукоятку (А) в следующем порядке.
|
-1.
|
Установите верхнюю часть (В) рукоятки на край (С) дверной панели.
|
|
-2.
|
Поднимая вверх рукоятку, вдавите нижний крюк (D) на место.
ПРИМЕЧАНИЕ: Надежно вдавите крюк на место.
|
-
Выполняйте операции по установке снятых деталей в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что шток наружной рукоятки надежно закреплен.
-
Убедитесь, что рукоятка двери работает правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
Проверьте, нет ли протечек воды.
|
A
B
C
D
(1)
(2)
(3)
}
|
