Поиск симптомов неисправностей аудиосистемы - Плохой прием AM или FM радиоволн или помехи.
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Плохой прием AM/FM радиостанций или помехи
ПРИМЕЧАНИЕ:
-
Сначала проверьте состояние аккумулятора.
-
Проверьте надежность контактов и крепления клемм разъемов.
-
Проверьте прием радиосигнала на открытом месте.
-
Сравните с заведомо исправным автомобилем, по возможности, такой же модели, года и уровня отделки салона.
-
При необходимости попросите клиента продемонстрировать вам признак неисправности.
-
Плохой радиоприем и помехи могут быть вызваны следующими причинами:
| -
|
Радиостанция находится очень далеко.
|
| -
|
Неблагоприятные атмосферные условия.
|
| -
|
Поблизости расположены высокие здания, горы или высоковольтные линии передач.
|
| -
|
Нестандартный элемент антенны.
|
-
Проверьте, остаются ли качество приема сигнала и уровень помех теми же в разных местах у заведомо исправного автомобиля.
|
Качество приема сигнала и уровень помех остались теми же?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Многолучевая интерференция или слабый сигнал от станции. Система исправна.■
|
-
Проверьте прием/помехи при работающем двигателе, и сравните их с заведомо исправным автомобилем.
|
Шум (постоянный или свистящий) появляется только при работающем двигателе?
|
|
ДА
|
-
|
Проверьте соединения проводов "массы" антенны и радио. Если все в порядке, проверьте систему зарядки, систему впрыска топлива (топливный насос), HVAC (электродвигатель отопителя) и систему зажигания.
|
|
НЕТ
|
-
|
|
-
Убедитесь, что ключ замка зажигания в положении LOCK (0).
-
Проверьте элемент антенны AM/FM на отсутствие царапин и других повреждений. Убедитесь, что элемент антенны AM/FM не ослаблен.
ПРИМЕЧАНИЕ: Не используйте инструменты для затягивания элемента антенны AM/FM.
-
Отсоедините 3Р разъем антенны AM/FM.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Включите аудиоблок.
-

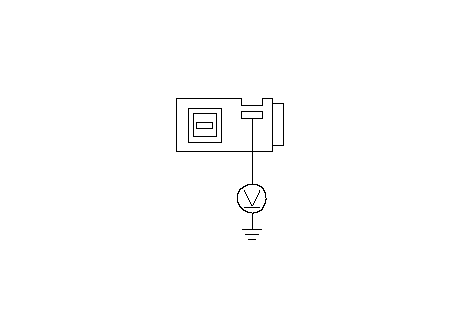

Измерьте напряжение между клеммой № 3 3P разъема антенны AM/FM и «массой» кузова.
|
Есть ли напряжение аккумулятора?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Включите зажигание, повернув ключ в положение ON (II).
-
Включите аудиоблок.
|
Сторона клемм-входов
РАЗЪЕМ 3Р АНТЕННЫ AM/FM
ANT +B
}
|
-

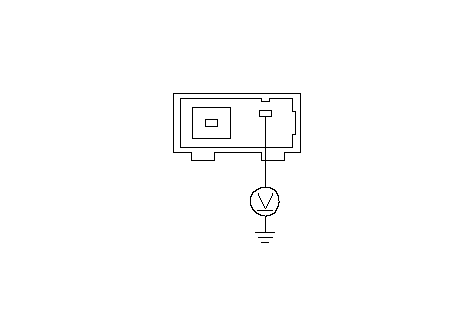

Измерьте напряжение между клеммой № 3 разъема D (3Р) аудиоблока и "массой" кузова при подсоединенных разъемах аудиоблока.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
Устраните разрыв или замыкание в цепи между аудиоблоком и антенной AM/FM. Также проверьте разъем штекера/дополнительного штекера антенны AM/FM.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
ANT+B
РАЗЪЕМ D (3Р) АУДИОБЛОКА
Сторона проводов клемм-выходов
}
|
-

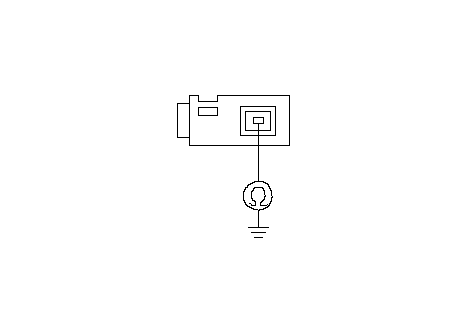

Проверьте неразрывность цепи между клеммой № 1 разъема D (3Р) аудиоблока и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените штекер/дополнительный штекер антенны AM/FM.■
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
РАЗЪЕМ D (3Р) АУДИОБЛОКА
RF-IN
}
|
-

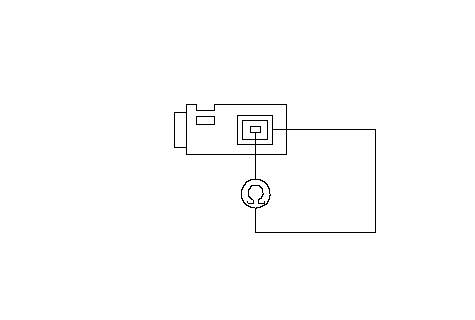

Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема D (3Р) аудиоблока.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените штекер/дополнительный штекер антенны AM/FM.■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ D (3Р) АУДИОБЛОКА
RF-IN
Сторона разъема клемм-выходов
RF SH
}
|
-

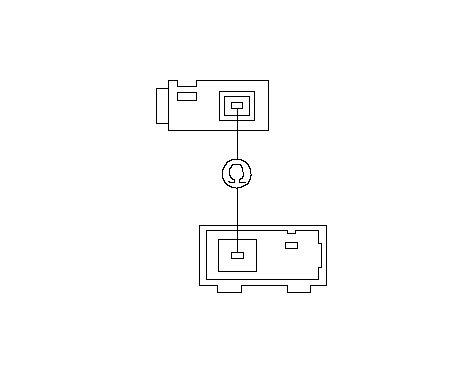

Проверьте непрерывность цепи между клеммой № 1 разъема D (3P) аудиоблока и клеммой № 1 разъема 3Р антенны AM/FM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените штекер/дополнительный штекер антенны AM/FM.■
|
|
РАЗЪЕМ D (3Р) АУДИОБЛОКА
РАЗЪЕМ 3Р АНТЕННЫ AM/FM
Сторона разъема клемм-выходов
Сторона клемм-входов
RF-IN
RF-IN
}
|
-

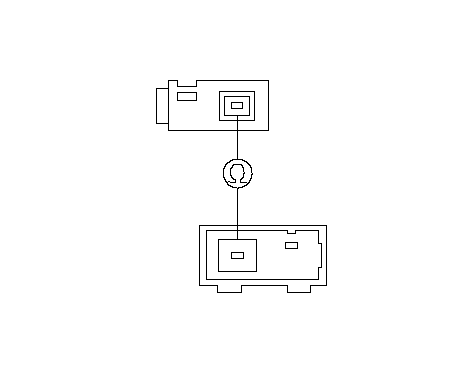

Проверьте непрерывность цепи между клеммой № 2 разъема D (3P) аудиоблока и клеммой № 2 разъема 3Р антенны AM/FM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените антенну AM/FM заведомо исправной и повторите проверку. Если качество приема сигнала остается слабым,
замените аудиоблок.
■
|
|
НЕТ
|
-
|
Замените штекер/дополнительный штекер антенны AM/FM.■
|
|
РАЗЪЕМ D (3Р) АУДИОБЛОКА
Сторона разъема клемм-выходов
Сторона клемм-входов
RF SH
RF SH
РАЗЪЕМ 3Р АНТЕННЫ AM/FM
}
|
