Поиск неисправностей в общей цепи вентиляторов радиатора системы охлаждения и конденсатора

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

ПРИМЕЧАНИЕ: Не приступайте к устранению причин неисправности, если компрессор кондиционера неисправен. См. перечень поиска неисправности по признаку.

Реле исправны?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Замените реле.■

Подсоедините в обход цепи SCS диагностическую систему HDS.

ПРИМЕЧАНИЕ: Этот шаг необходим для предотвращения повреждений модуля управления двигателем (ECM)/силовым агрегатом (PCM).

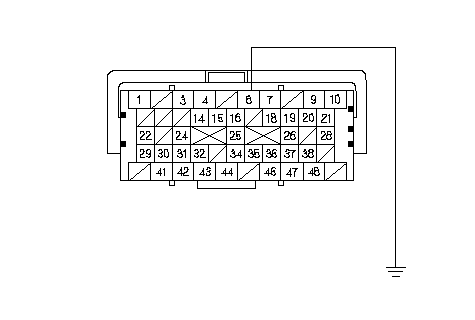

Соедините клемму № 6 разъема А (49Р) блока ЕСМ/РСМ с "массой" с помощью провода-перемычки.

Вентиляторы работают?

ДА	-	Проверьте надежность контактов и крепления клемм разъема А (49Р) блока ECM/PCM. Если все соединения исправны, замените компьютер управления двигателем ЕСМ/РСМ заведомо исправным и проведите повторную проверку. Если признак/индикация исчезает, замените оригинальный блок ECM/PCM .■
НЕТ	-	устраните разрыв в цепи между реле вентилятора радиатора, реле вентилятора конденсатора кондиционера и блоком ECM/PCM.■
