Поиск неисправности в цепи вентилятора конденсатора кондиционера

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

ПРИМЕЧАНИЕ: Не применяйте эту процедуру поиска неисправностей, если вентиляторы кондиционера неисправны. См. перечень поиска неисправности по признаку.

Проверьте предохранитель № 47 (30 А) и предохранитель № 10 (7,5 А) в блоке реле и предохранителей под панелью приборов.

Предохранители исправны?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Замените предохранители и повторите проверку. Если предохранители снова перегорают, проверьте, нет ли замыкания в цепи предохранителей № 47 (30 А) и № 10 (7,5 A).■

Снимите реле муфты компрессора кондиционера в дополнительном блоке реле и предохранителей моторного отсека и проверьте его.

Исправно ли реле?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Замените реле вентилятора конденсатора кондиционера .■

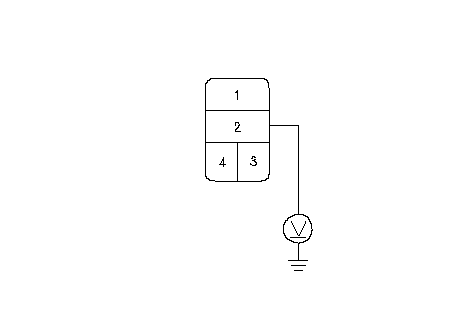

Измерьте напряжение между клеммой № 2 4P гнезда реле вентилятора конденсатора кондиционера и "массой".

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Устраните разрыв в цепи между предохранителем № 47 (30 А) блока предохранителей/ реле под панелью приборов и реле вентилятора конденсатора кондиционера.

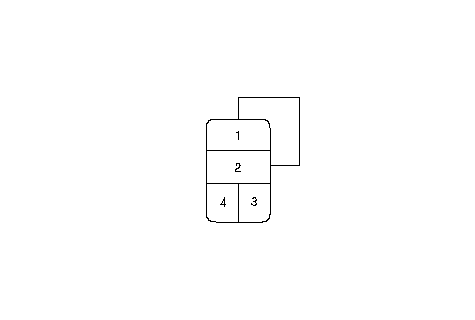

Соедините проводом-перемычкой клеммы № 1 и № 2 4P разъема реле вентилятора конденсатора кондиционера.

Вентилятор конденсатора работает?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Перейдите к Этап 8 .

Отсоедините провод-перемычку.

Включите зажигание, повернув ключ в положение ON (II).

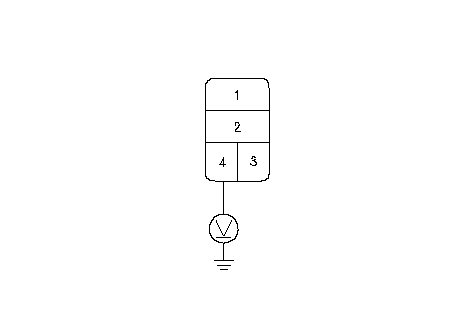

Измерьте напряжение между клеммой № 4 4P гнезда вентилятора радиатора и "массой".

Есть ли напряжение аккумулятора?

ДА	-	Устраните разрыв в проводе GRN между реле вентилятора конденсатора кондиционера и блоком ECM/PCM.■
НЕТ	-	Устраните разрыв в цепи между предохранителем № 10 (7,5 А) блока реле и предохранителей под панелью приборов и реле вентилятора конденсатора кондиционера.

Отсоедините провод-перемычку.

Отсоедините 2-клеммный разъем вентилятора конденсатора.

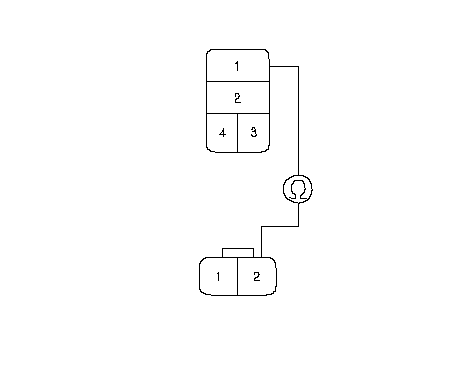

Проверьте непрерывность цепи между клеммой № 1 4Р гнезда реле вентилятора конденсатора кондиционера и клеммой № 2 2Р разъема вентилятора конденсатора кондиционера.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Устраните разрыв в цепи между реле вентилятора конденсатора кондиционера и вентилятором конденсатора кондиционера.■

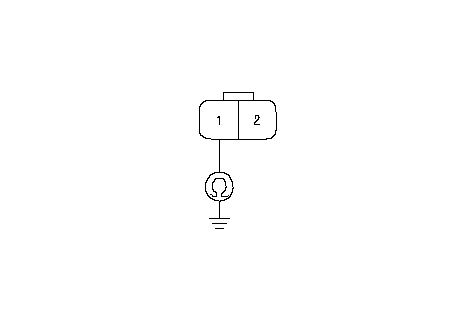

Проверьте соединение между клеммой № 1 2P разъема вентилятора конденсатора кондиционера и "массой".

Непрерывно ли соединение?

ДА	-	Замените привод вентилятора конденсатора системы кондиционирования воздуха.■
НЕТ	-	Ликвидируйте разрыв проводе между вентилятором конденсатора и "массой". Если провод исправен, проверьте надежность контакта с "массой" в точке G202. ■
