    • Сбор промежуточного вала

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

    В разобранном виде
    Требуются специальные инструменты

    Оправка сальника, 65 мм
     07JAD-PL90100

    Специальный инструмент оправки для подшипников, 52 x 55 мм
     07746-0010400

    Внутреннее приспособление для оправки подшипников, 35 мм
      07746-0030400

    Рукоятка специального ключа, 15 x 135L
     07749-0010000
    ПРИМЕЧАНИЕ: При необходимости обращайтесь к поэлементному изображению во время выполнения данной процедуры.
    1. Промойте разобранные детали растворителем и просушите их сжатым воздухом.
      ПРИМЕЧАНИЕ: Не протирайте растворителем резиновые детали.

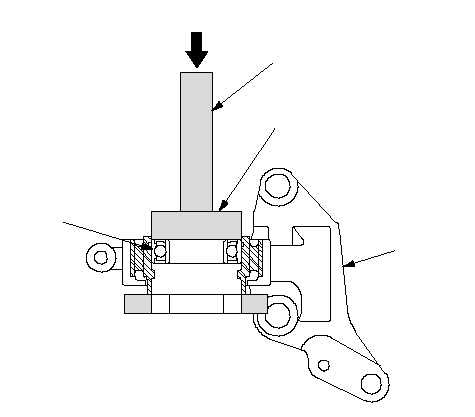

    1. Впрессуйте подшипник промежуточного вала (А) в опору подшипников (В) при помощи приспособления для оправки подшипников на 52 x 55 мм (С), 15 x 135L рукоятки специального ключа (D) и пресса.
    1. Установите внутреннее стопорное кольцо (А) в канавку (В) опоры подшипника.

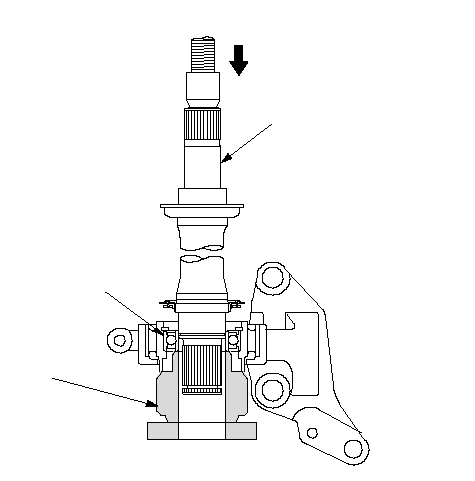

    1. При помощи пресса и специального инструмента на 35 мм (C) впрессуйте промежуточный вал (А) в новый подшипник вала (В).
    1. Установите наружного стопорное кольцо (А) в канавку промежуточного вала (В).

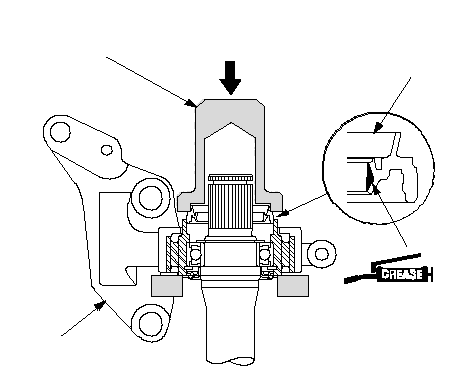

    1. При помощи пресса и оправки сальника 65 мм (С) установите уплотнительную манжету (А) в корпус опоры подшипника (В). Впрессовывайте сальник, пока он не встанет на 0±0,2 мм ниже кромки торца опоры подшипника.
