Сборка суппорта заднего тормоза
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
В разобранном виде
Требуются специальные инструменты
Ключ для контргайки, 5,5 x 30 мм
07916-6390001
Компрессор пружины заднего суппорта
07HAE-SG00100
Щипцы для стопорных колец
07914-SA50001
|
|
Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для здоровья.
-
Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
-
Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте пылесос.
|
ПРИМЕЧАНИЕ: Убедитесь, что штифты суппорта установлены правильно. Верхний штифт суппорта В и нижний штифт суппорта А не взаимозаменяемы. Если штифты суппорта установлены неправильно, это вызовет неравномерный износ шин, вибрацию и неравномерный или преждевременный износ тормозных колодок.
-
Не проливайте тормозную жидкость на кузов автомобиля - это может вызвать разрушение лакокрасочного покрытия. Если тормозная жидкость попала на лакокрасочное покрытие, немедленно смойте ее водой.
-
Чтобы предотвратить вытекание тормозной жидкости, необходимо закрывать отверстия в отсоединенных шлангах ветошью или технической салфеткой.
-
Промойте все детали тормозной жидкостью и продуйте сжатым воздухом; также продуйте сжатым воздухом все каналы.
-
Перед сборкой проверьте, все ли детали очищены от грязи и других посторонних частиц.
-
Замените детали новыми, как показано на рисунках.
-
Убедитесь, что грязь и посторонние вещества не попали в тормозную жидкость.
-
Убедитесь, что на поверхности тормозных дисков или тормозных колодок нет смазки или масла.
-
Всегда устанавливайте тормозные накладки в первоначальные места при повторном их использовании, в противном случае будет снижена эффективность торможения.
-
Не используйте повторно слитую тормозную жидкость. Используйте только чистую оригинальную тормозную жидкость Honda DOT 3 или DOT 4 Brake Fluid из закрытой емкости. Использование неоригинальной тормозной жидкости Honda может вызвать коррозию и снизить общий срок службы системы.
-
Смажьте поверхность поршня, канавку с уплотнителем на поршне и расточку в скобе чистой тормозной жидкостью.
-
Для комплекта заднего суппорта используйте рекомендованные смазочные вещества.
-
После установки суппортов убедитесь, что тормозные шланги и трубопроводы не повреждены, не задевают других деталей и не перекручены.
-
При нанесении силиконовой смазки не допускайте ее попадания на клеммы разъемов и выключатели. Не прикасайтесь к клеммам разъемов и выключателям руками в перчатках, на которых имеются остатки силиконовой смазки.
Разборка
-

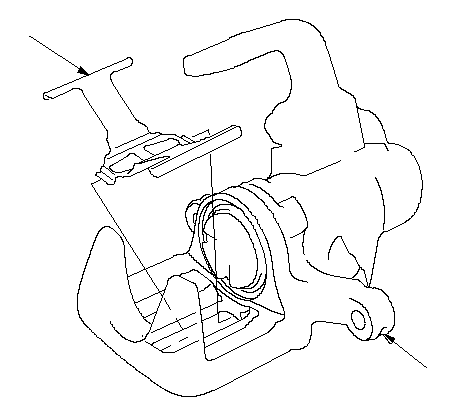

Снимите корпус тормозного суппорта.
-
Снимите пружину колодки (А) с корпуса суппорта (В).
|
A
B
}
|
-
Вращая поршень (A) против часовой стрелки при помощи ключа для контргайки (B), извлеките поршень и манжету поршня (C).
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите поршень.
|
B
07916-6390001
A
C
Заменить.
}
|
-
Снимите уплотнение поршня (A) с корпуса поршня (B).
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите внутреннюю поверхность цилиндра инструментами.
|
B
A
Заменить.
}
|
-

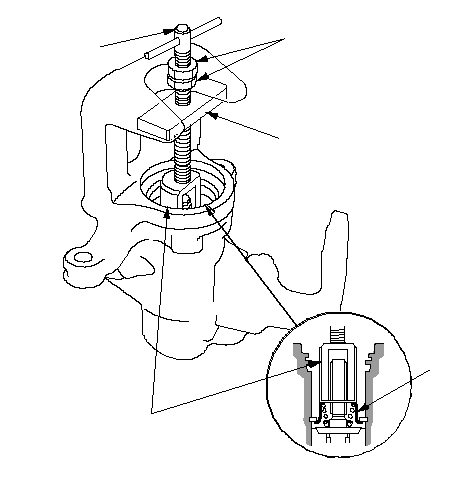

Установите компрессор пружины заднего суппорта (А) на направляющую пружины (В) внутри корпуса суппорта.
-
Расположите контргайку (С) на верхней части вала (D) и поверните вал по часовой стрелке, чтобы пластина (Е) коснулась корпуса суппорта.
|
B
C
E
A
07HAE-SG00100
D
}
|
-

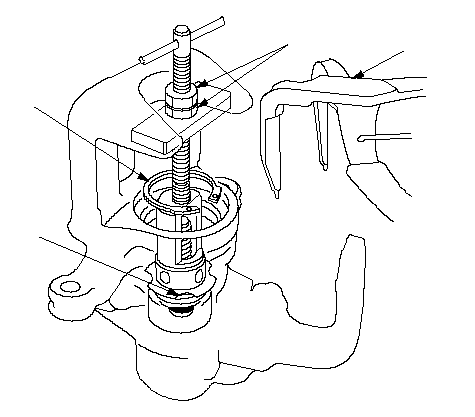

Поверните контргайку (А) и наложите ее на пластину. Поверните вал на 1/4-1/2 оборота по часовой стрелке и сожмите регулировочную пружину В.
-
Снимите пружинное кольцо (С) при помощи специальных клещей (D).
-
Нажмите на нижнюю часть контргайки, затяните верхнюю часть контргайки и отрегулируйте положение.
ПРИМЕЧАНИЕ: Не меняйте положение контргайки до сборки пружинного кольца.
|
D
07914-SA50001
A
B
C
}
|
-

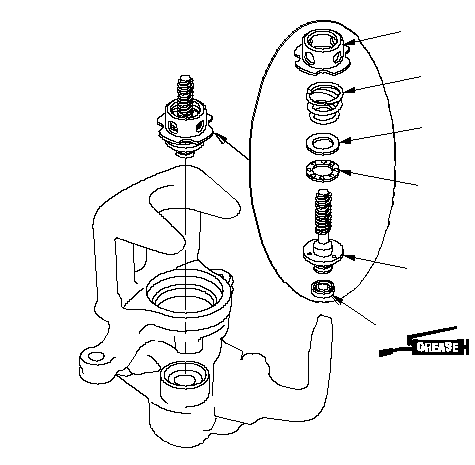

Снимите компрессор пружины заднего суппорта, затем снимите направляющую пружины (С), регулировочную пружину В, разделитель (D), подшипник А, регулировочный болт (Е) и манжету (F).
|
A
D
E
B
C
F
Заменить.
}
|
-

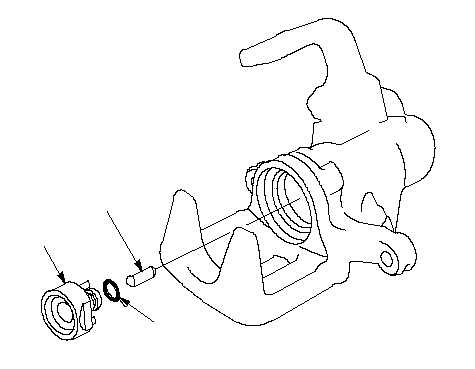

Снимите поршень (А), затем снимите шатун (В) и уплотнительное кольцо (С) с вала.
|
A
B
C
Заменить.
}
|
-
Снимите пружину возврата (А), затем снимите рычаг/вал (В) с суппорта.
ПРИМЕЧАНИЕ: Не откручивайте парковочную гайку (С), когда вал прижат к суппорту. При разборке рычага и вала поместите рычаг в тиски и ослабьте гайку.
-
Снимите крышку вала (D).
|
A
B
C
D
Заменить.
}
|
|
Сборка
ПРИМЕЧАНИЕ: При разборке рычага и вала соберите их согласно следующей процедуре, обращаясь к схеме в разобранном виде, затем установите их на суппорт.
-

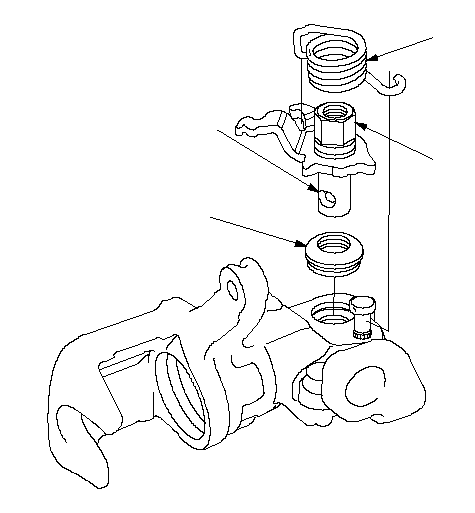

Установите рычаг и шайбу пружины на вал.
-
Нанесите новую смазку (Loctite 569) на резьбу парковочной гайки, затем установите ее.
-
Поместите рычаг в тиски и затяните гайку.
-

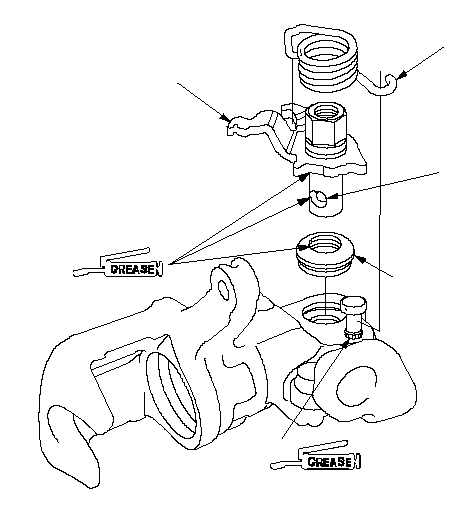

Нанесите силиконовую смазку на игольчатый роликовый подшипник (А) корпуса суппорта.
ПРИМЕЧАНИЕ: Убедитесь, что прорезь игольчатого подшипника обращена к цилиндру.
-
Нанесите силиконовую смазку на уплотнение новой крышки вала (В), затем установите ее на корпус суппорта.
-
Нанесите силиконовую смазку на отверстие (С) вала. Поверните отверстие в сторону суппорта, затем установите рычаг/вал (D) на корпус суппорта.
ПРИМЕЧАНИЕ:
-
Вставляя вал, медленно поворачивайте его, чтобы не повредить уплотнение крышки вала.
-
Поместите выступ крышки вала в канавку вала.
-
Установите возвратную пружину (E).
|
D
E
C
A
B
Заменить.
}
|
-

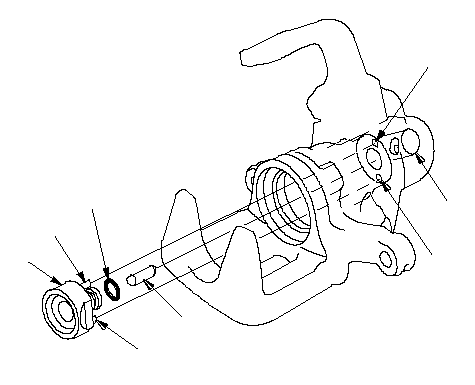

Установите толкатель (А) на вал (В) так, чтобы он был повернут к центру.
-
Установите новое уплотнительное кольцо (С) на поршень (D).
-
Установите два штифта (Е) поршня в отверстия (F) в корпусе суппорта так, чтобы толкатель был вставлен в отверстие в нижней части поршня.
|
A
E
B
D
F
F
C
Заменить.
E
}
|
-
Нанесите резиновую смазку на новую манжету (С) и установите ее на регулировочный болт (D). Соберите подшипник А, разделитель (Е), регулировочную пружину В и направляющую втулку пружины (F), затем установите их на корпус суппорта.
ПРИМЕЧАНИЕ: Установите манжету канавкой в сторону подшипника А.
|
A
D
E
B
F
C
Заменить.
}
|
-

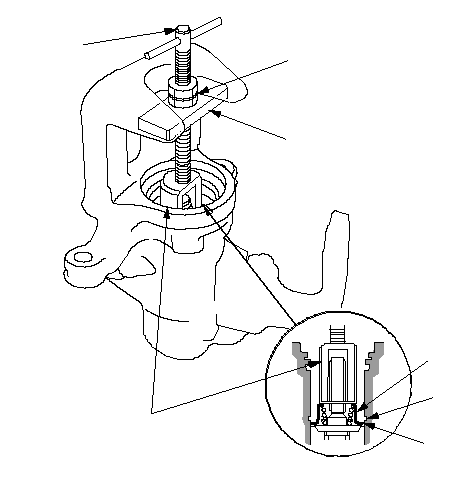

Установите компрессор пружины заднего суппорта (А) на направляющую пружины (В) в корпусе суппорта, затем поверните вал (С) по часовой стрелке, чтобы пластина (D) коснулась контргайки (Е).
-
Проверьте, чтобы нижняя часть (F) направляющей пружины была ниже, чем канавка пружинного кольца (G) в корпусе суппорта.
|
B
F
G
D
E
C
A
07HAE-SG00100
}
|
-

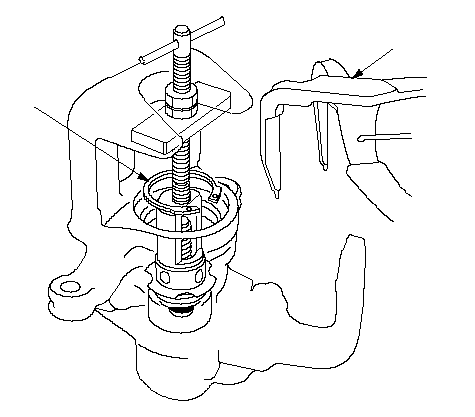

Установите пружинное кольцо (А) при помощи специальных клещей (В).
ПРИМЕЧАНИЕ: Убедитесь, что пружинное кольцо надежно вставлено в канавку корпуса суппорта.
|
B
07914-SA50001
A
}
|
-

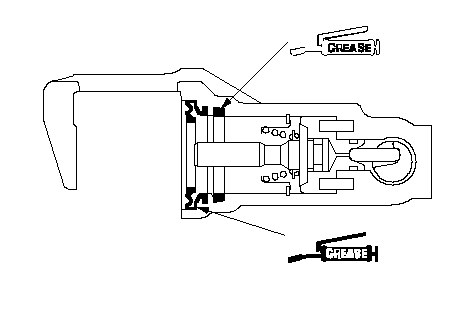

Нанесите тонкий слой силиконовой смазки на новое уплотнение поршня (A), затем установите его в канавку в корпусе поршня.
-
Нанесите тонкий слой смазки для резиновых изделий на новую манжету поршня (В), затем установите его в канавку в корпусе поршня.
-
Нанесите тормозную жидкость на наружную поверхность поршня, затем установите его на место в корпусе тормозного суппорта.
|
B
Заменить.
A
Заменить.
}
|
-
Установите поршень, вращая его по часовой стрелке при помощи ключа для контргайки (А). Убедитесь, что манжета поршня установлена в канавку поршня надлежащим образом.
ПРИМЕЧАНИЕ: При вращении поршня будьте осторожны, чтобы не повредить манжету.
|
A
07916-6390001
}
|
-

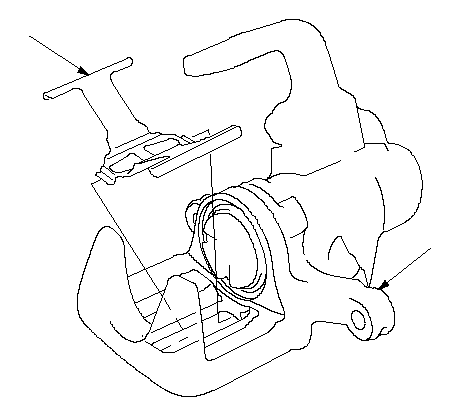

Установите пружину колодки (А) на корпус суппорта (В).
-
Установите корпус тормозного суппорта.
-
|
A
B
}
|
