Поиск неисправностей по признакам в системе ABS - оба индикатора, ABS и тормозной системы, не гаснут одновременно

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

Индикаторы АБС и тормозной системы не гаснут одновременно

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проверьте предохранитель № 11 (7,5 А) в блоке реле и предохранителей под панелью приборов.

Предохранитель перегорел?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Установите на место проверенный предохранитель и перейдите к Этап 8 .

Отсоедините 25Р разъем от электронного блока управления-модулятора АБС.

Проверьте неразрывность цепи между клеммой № 16 25Р разъема блока управления-модулятора АБС и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на "массу" в проводе между предохранителем № 11 (7,5 A) в блоке реле и предохранителей под панелью приборов и блоком управления-модулятора ABS.
НЕТ	-	Установите новый предохранитель № 11 (7,5 А) в блок реле и предохранителей под панелью приборов, затем перейдите к Этап 5 .

Подсоедините 25Р разъем электронного блока модулятора ABS.

Включите зажигание, повернув ключ в положение ON (II).

Поверните ключ зажигания в положение "ON" (II) и проверьте сигнализатор ABS и сигнализатор тормозной системы в течение нескольких секунд.

Сигнализаторы загораются и затем гаснут?

ДА	-	Замените блок управления-модулятора ABS. ■
НЕТ	-	Система на данный момент исправна.■

Отсоедините 25Р разъем от электронного блока управления-модулятора АБС.

Включите зажигание, повернув ключ в положение ON (II).

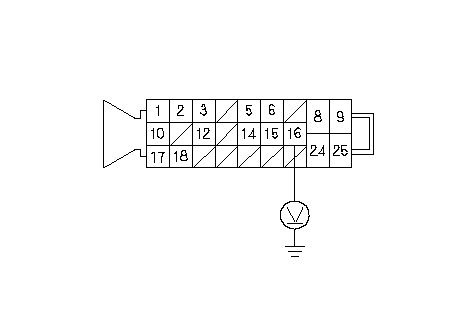

Проверьте напряжение между клеммой № 16 25Р разъема блока управления-модулятора ABS и "массой".

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Устраните разрыв в проводе между предохранителем № 11 (7,5 А) в блоке предохранителей и реле под панелью управления и блоком управления-модулятором АБС.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

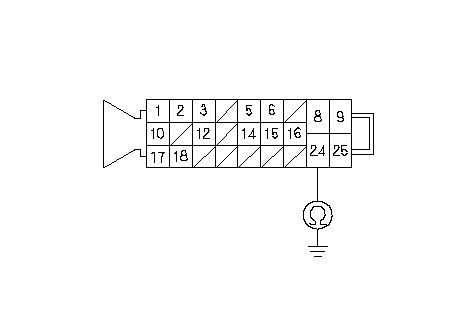

Проверьте неразрывность цепи между клеммой № 24 25Р разъема блока управления-модулятора АБС и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Модель ПРК: Устраните разрыв в проводе между блоком управления-модулятором ABS и "массой" кузова (G203).■ Автомобиль с ЛРК: Устраните разрыв в проводе между блоком управления-модулятором ABS и "массой" кузова (G402).■

Отсоедините 32P разъем модуля управления приборами.

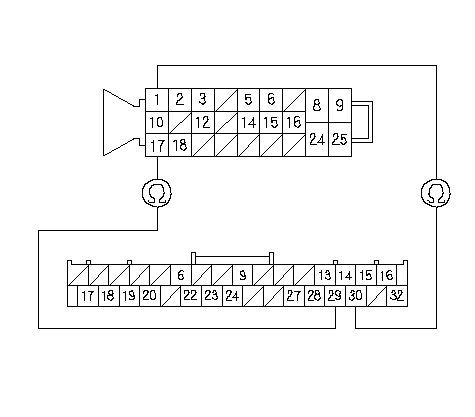

Проверьте неразрывность соединения между клеммой 25P разъема блока управления-модулятора ABS и клеммой 32Р разъема модуля управления приборами (см. таблицу).

Обозначение	Клемма 25Р разъема блока управления-модулятора ABS	Клемма 32Р разъема модуля управления приборами
CAN-L	№ 17	№ 29
CAN-H	№ 1	№ 30

Непрерывно ли соединение?

ДА	-	Проверьте крепление клемм 25Р разъема электронного блока ABS. Очистите клемму: G203 (модель ПРК), G402 (модель ЛРК) и повторите проверку. При необходимости замените блок управления-модулятора ABS на заведомо исправный и повторите проверку.■
НЕТ	-	Устраните разрыв провода между модулем управления приборами и блоком управления-модулятора ABS.
