Проверка биения колесного диска
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: Для измерения биения переднего колеса, медленно вручную прокрутите колесо с обратной стороны.
-
-
Убедитесь в отсутствии вмятин и деформации колес.
-

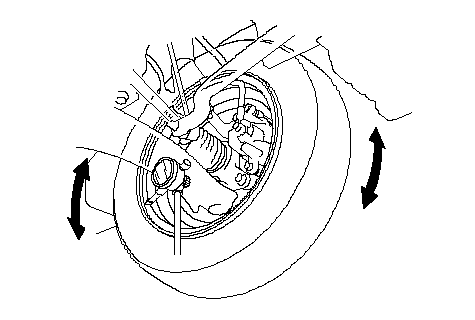

Установите приспособление с микрометром, как показано на рисунке, и, вращая колесо, измерьте осевое биение диска.
|
Осевое биение дисков передних и задних колес:
|
|
|
Стандарт:
|
|
|
|
Стальные диски:
|
0−1,0 мм
|
|
|
Алюминиевые диски:
|
0−0,7 мм
|
|
|
Предел рабочего диапазона:
|
2,0 мм
|
|
}
|
-

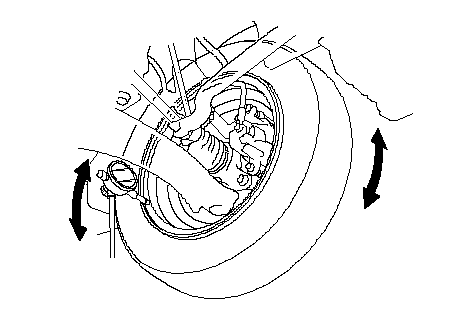

Переместите приспособление с микрометром в указанное на рисунке положение и измерьте радиальное биение.
|
Радиальное биение дисков передних и задних колес:
|
|
|
Стандарт:
|
|
|
|
Стальные диски:
|
0−1,0 мм
|
|
|
Алюминиевые диски:
|
0−0,7 мм
|
|
|
Предел рабочего диапазона:
|
1,5 мм
|
-
-
Если люфт подшипника находится в допустимых пределах, а биение диска выходит за предельное значение, замените диск.
|
}
|
