    • Разборка, осмотр и сборка переднего амортизатора/пружины

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

    В разобранном виде
    ПРИМЕЧАНИЕ: При сжатии пружины подвески, пользуйтесь имеющимся в продаже приспособлением для сжатия пружин (Branick MST-580A или Model 7200, или эквивалентом), соблюдая инструкции изготовителя.
    Разборка

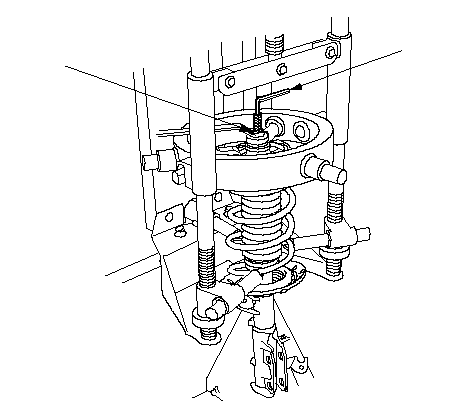

    1. Сожмите пружину амортизатора, затем снимите гайку (A), удерживая вал амортизатора с помощью шестигранного ключа (B). Не сжимайте пружину амортизатора сильнее, чем это необходимо для снятия гайки.
    1. Ослабьте давление приспособления для сжатия пружины, после чего разберите амортизатор, как показано на рисунке (В разобранном виде).
    Проверка
    1. Установите гайку на конец вала амортизатора и установите шестигранный ключ и Т-образную рукоятку на гайку.
    1. Сожмите блок амортизатора руками и проверьте его работу на полном рабочем ходу при сжатии и разжатии. После прекращения сжатия амортизатор должен разжиматься равномерно и плавно. Если этого не происходит, значит в амортизаторе утечка газа и его необходимо заменить.
    1. Во время этой проверки убедитесь в отсутствии утечки рабочей жидкости, посторонних звуков и заедания.
    Сборка
    1. Установите верхнюю опору пружины (А) на зажим (В).
      ПРИМЕЧАНИЕ: Убедитесь, что надежно установили верхнюю опору пружины на крюк (С) зажима.
    1. Установите стопорную резинку (D) пыльник (Е) на верхнюю опору.
      ПРИМЕЧАНИЕ: Вдавите резинку и пыльник в полость (F) верхней опоры.

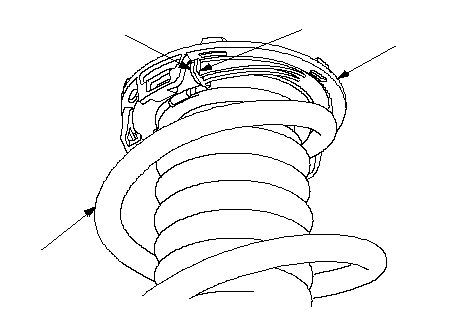

    1. Установите пружину амортизатора (А) на зажим верхней опоры (В), затем выровняйте верхний конец (С) пружины с выступом (D) зажима верхней опоры.
    1. Установите резинку опоры пружины на пружину.

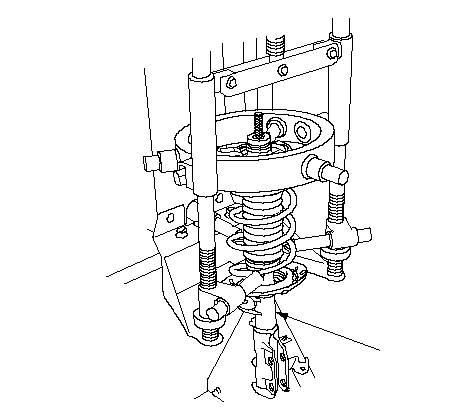

    1. Сожмите пружину подвески.
    1. Установите все детали, кроме гайки и подшипника, на блок амортизатора (A), действуя в соответствии с рисунком стойки в разобранном состоянии.

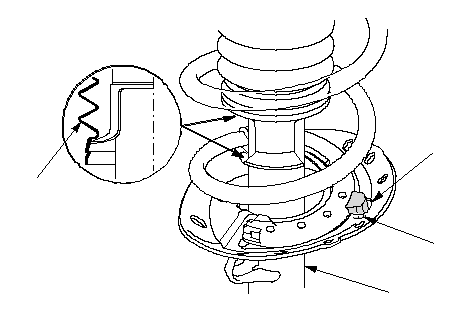

    1. Выровняйте поднятую часть (А) резинки пружины и отверстие (В) нижней опоры блока амортизатора (С).
      ПРИМЕЧАНИЕ: После сборки пружины/амортизатора установите пыльник (D) на блок амортизатора, как показано на рисунке.
    1. Установите подшипник амортизатора на вал амортизатора.

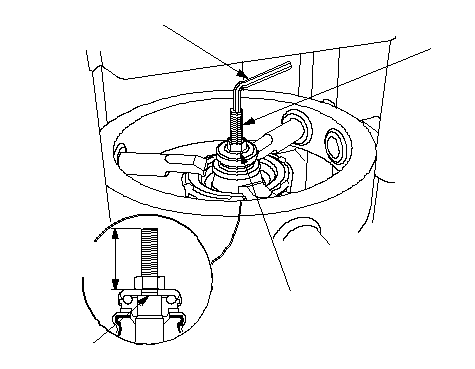

    1. Сожмите пружину амортизатора, чтобы часть (А) вала амортизатора (В) вошла в контакт с подшипником. Не сжимайте пружину слишком сильно.
      ПРИМЕЧАНИЕ: Убедитесь, что расстояние поршня составляет 44 мм от верхней поверхности подшипника.
    1. Установите гайку (С).
    1. Затяните гайку до рекомендованного момента, удерживая вал амортизатора шестигранным ключом (С).
    1. Извлеките амортизатор/пружину из приспособления для сжатия пружины.
