    • Проверка работоспособности стартера

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Отсоедините провода от клеммы М.
    1. Используйте для данного теста провод максимального калибра (желательного такого же калибра, что использован в автомобиле).
      ПРИМЕЧАНИЕ: Чтобы не допустить выхода из строя стартера, запрещено оставлять подсоединенной аккумуляторную батарею более, чем на 10 секунд.

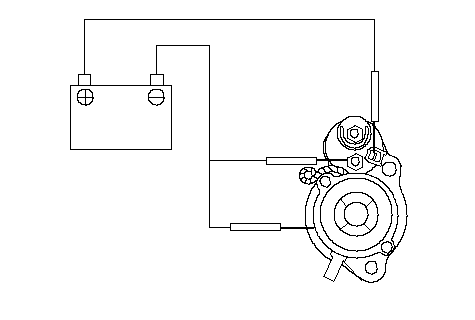

    1. Подсоедините аккумуляторную батарею, как показано на рисунке. Убедитесь, что вы отсоединили провод электродвигателя стартера от электрической обмотки. Если шестерня стартера выдвигается наружу, он работает правильно.

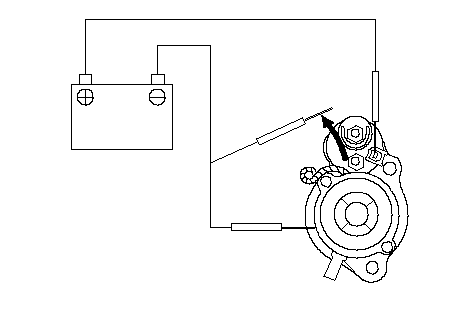

    1. Отсоедините аккумуляторную батарею от клеммы М. Если шестерня стартера не втягивается, удерживающая электрическая обмотка стартера работает правильно.

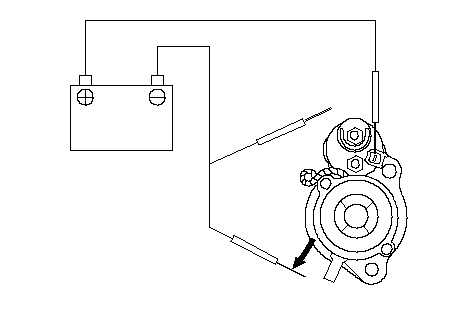

    1. Отсоедините аккумуляторную батарею от корпуса стартера. Если шестерня стартера сразу втягивается, он работает правильно.
    1. Крепко зажмите стартер в тисках.
    1. Подсоедините обратно провод к клемме М.

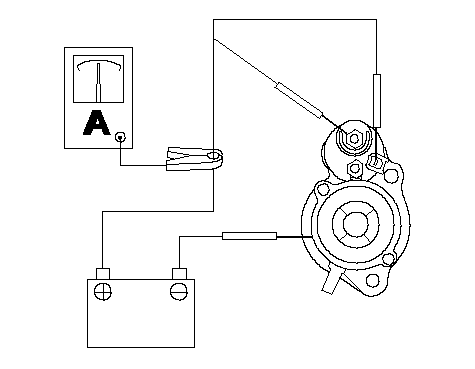

    1. Подсоедините стартер к аккумуляторной батарее, как показано на рисунке, и убедитесь, что электродвигатель включается.
    1. Если сила тока соответствуют техническим характеристикам, когда напряжение аккумулятора равно 11,5 В, стартер работает нормально.
      Техническая характеристика
      Сила тока:
      50 А или меньше
