Проверка зазора между стержнем клапана головки блока цилиндров и направляющей втулкой
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-

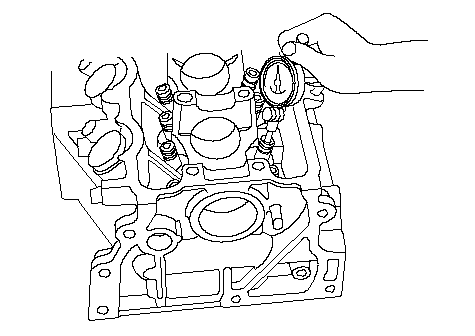

Вычтете наружный диаметр стержня клапана, измеренный с помощью микрометра, из внутреннего диаметра направляющей втулки, измеренного с помощью внутреннего микрометра или шарикового измерителя.
Проведите измерения в трех местах по длине стержня клапана и в трех местах внутри направляющей втулки клапана.
Разность между наибольшим результатом измерения диаметра направляющей втулки и наименьшим результатом измерения диаметра стержня клапана не должна превышать рабочего предела.
Зазор между стержнем впускного клапана и направляющей втулкой
|
Стандартный (новый):
|
0,020−0,050 мм
|
|
Рабочий диапазон:
|
0,08 мм
|
Зазор между стержнем выпускного клапана и направляющей втулкой
|
Стандартный (новый):
|
0,050−0,080 мм
|
|
Рабочий предел:
|
0,11 мм
|
|
}
|
