Проверка автоматического натяжителя приводного ремня

Поверните замок зажигания в положение ON (II) и выключите кондиционер. Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проверьте положение стрелки индикатора автонатяжителя (А). Запустите двигатель, затем снова проверьте положение на холостом ходу. Если индикатор смещается или сильно колеблется, замените автонатяжитель.

Убедитесь в отсутствии посторонних шумов в зоне шкива натяжителя. В случае наличия посторонних шумов замените шкив натяжителя.

Снимите приводной ремень.

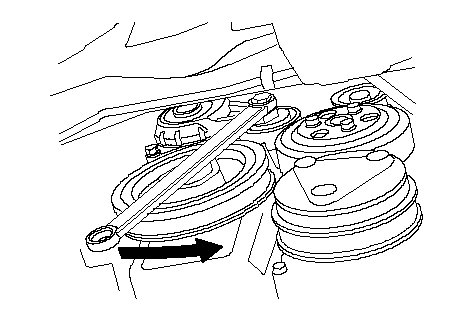

С помощью ключа переместите автоматический натяжитель до упора в указанном направлении. Убедитесь, что натяжитель передвигается плавно без посторонних шумов. Если натяжитель не передвигается плавно или слышен необычный шум, замените автоматический натяжитель.

Снимите автоматический натяжитель.

Зажмите автоматический натяжитель (А) с использованием двух 8-мм болтов (В) в тисках (С), как показано на рисунке. Не зажимайте сам корпус автоматического натяжителя.

Установите динамометрический ключ (D) на болт шкива и выровняйте его, как показано на рисунке.

Совместите индикатор (Е) на основании натяжителя с меткой (F) максимального положения на рычаге натяжителя с помощью динамометрического ключа, измерив при этом момент затяжки. Если величина момента выходит за пределы диапазона, указанного в технической характеристике, замените автоматический натяжитель.

ПРИМЕЧАНИЕ: Если индикатор проходит за метку максимального положения, снова проверьте момент.

Крутящий момент пружины автоматического натяжителя:

20,6−25,2 Н·м (2,10−2,25 кгс·м)
