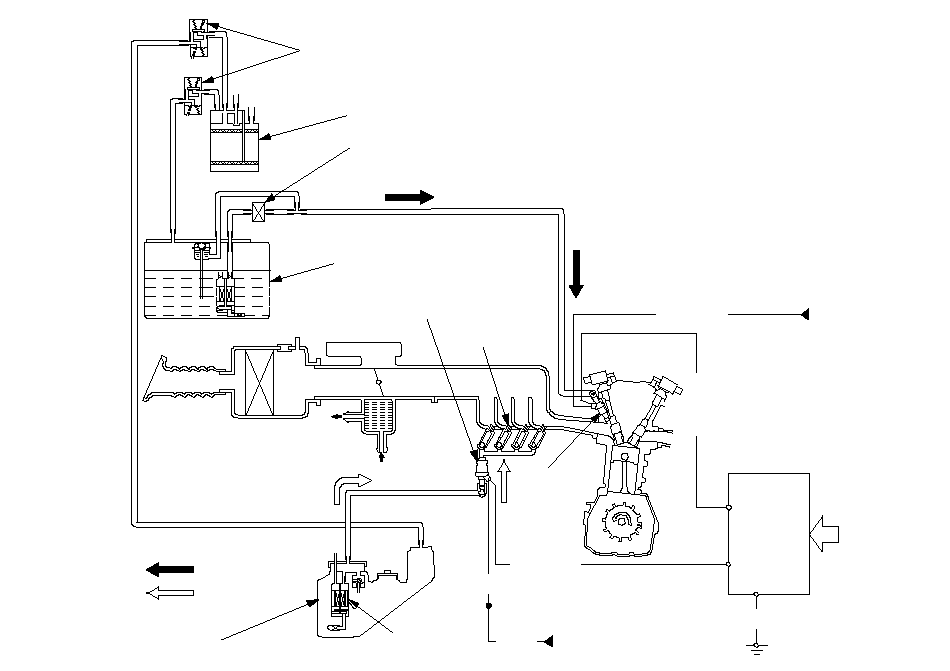

Вспомогательная система подачи топлива состоит из топливного насоса, топливного бака, трубопровода, топливной форсунки, двухходового клапана EVAP, бачка абсорбера EVAP и блока ECM.
При запуске двигателя в условий низкой температуры окружающей среды электромагнит вспомогательной топливной системы подает топливо на впускной коллектор. При понижении скорости электромагнит вспомогательной топливной системы на некоторое время включается. Это необходимо для предотвращения пригорания и загрязнения топлива. При установке ключа зажигания в положение ON (II) насос вспомогательной топливной системы включается на несколько секунд для предотвращения пригорания топлива. Если двигатель не прогрет (горит индикатор низкой температуры), включается вспомогательная система подачи топлива.
ДВУХХОДОВОЙ КЛАПАН EVAP
ТОПЛИВНЫЙ ФИЛЬТР
ТОПЛИВНЫЙ БАК
ИНЖЕКТОР
ЭЛЕКТРОМАГНИТ
ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ
ПОДАЧИ ТОПЛИВА
ТОПЛИВНЫЙ БАК ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
НАСОС
ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА
ГЛАВНАЯ СИСТЕМА
ПОДАЧИ ТОПЛИВА
ВСПОМОГАТЕЛЬНАЯ
СИСТЕМА
ПОДАЧИ ТОПЛИВА
ЕСМ
ИНЖЕКТОР №1 КОРИЧНЕВЫЙ
ИНЖЕКТОР №2: КРАСНЫЙ
ИНЖЕКТОР №3: СИНИЙ
ИНЖЕКТОР №4: ЖЕЛТЫЙ
От
ГЛАВНОГО РЕЛЕ 1
PGM-FI
(FI MAIN)
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
№7 НАСОС
ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ
ПОДАЧИ ТОПЛИВА (15 A)
BLK/RED
YEL/BLK
YEL/BLK
WHT
BLK
РАЗЛИЧНЫЕ
ДАТЧИКИ
ТОПЛИВНАЯ
ФОРСУНКА
БАЧОК АБСОРБЕРА EVAP
}

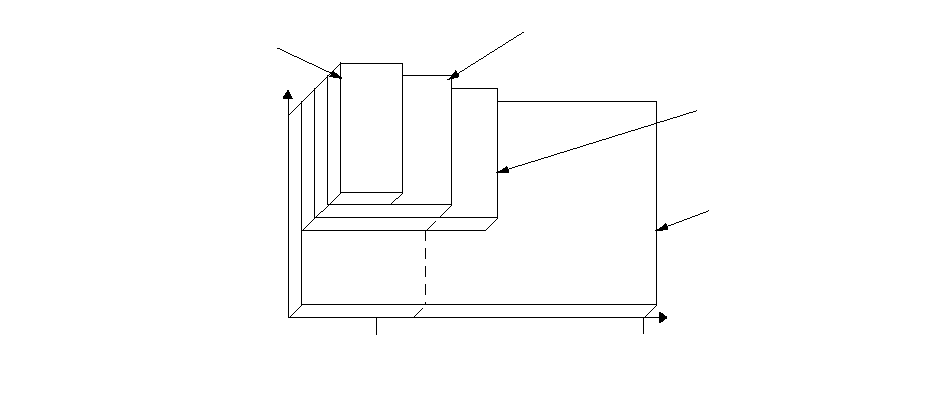

Высокая
0 °C
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА и
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА ВКЛЮЧЕНЫ
(для холостого хода)
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА И
ВКЛЮЧЕНИЯ НАСОСА ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
(для предотвращения защемления
и загрязнения топлива)
СОРТ ТОПЛИВА
(уровень содержания спирта)
Низкий
Высокая
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА и
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА ВКЛЮЧЕНЫ
(для запуска двигателя)
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА и
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ
ПОДАЧИ ТОПЛИВА ВКЛЮЧЕНЫ
(для ускорения)
ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
}

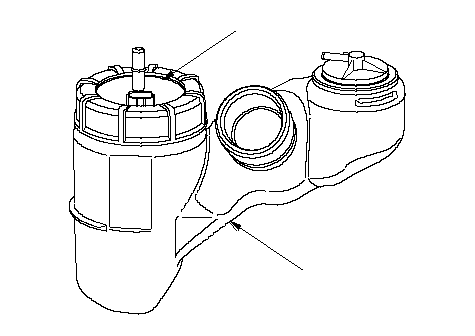

Топливный бак вспомогательной топливной системы
Топливный бак вспомогательной топливной системы расположен в правом переднем крыле.
ТОПЛИВНЫЙ БАК
ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
НАСОС ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
}

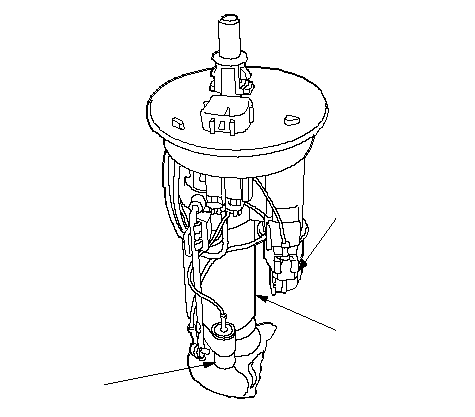

Топливный насос вспомогательной топливной системы
Топливный насос вспомогательной системы подачи топлива расположен в топливном баке вспомогательной топливной системы.
РЕГУЛЯТОР
ДАВЛЕНИЯ
ТОПЛИВА
ТОПЛИВНЫЙ НАСОС
ДАТЧИК ИЗМЕРИТЕЛЬНОГО
ПРИБОРА
}

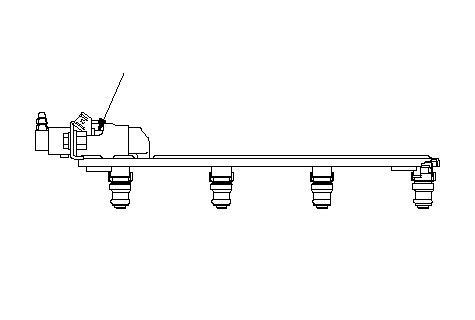

Электромагнит вспомогательной топливной системы
Если двигатель холодный, то электромагнит вспомогательной топливной системы обеспечивает подачу топлива во впускной коллектор.
ЭЛЕКТРОМАГНИТ
ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА
}

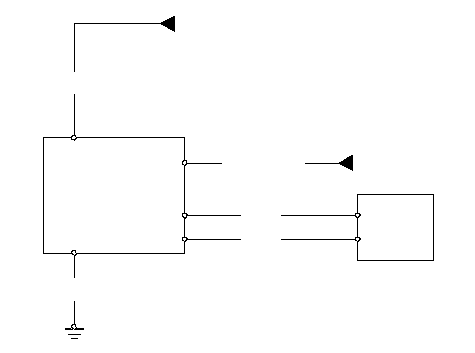

Блок индикатора уровня топлива
Блок индикатора уровня топлива преобразует сигнал топливного насоса вспомогательной топливной системы и передает его на панель приборов.
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
ПРИБОРА №3
(7,5 A)
К
КОМБИНАЦИИ
ПРИБОРОВ
НАСОС ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
БЛОК
ИНДИКАТОРОВ
ТОПЛИВА
YEL
BLK
BLU/ORN
RED
BLU
}
