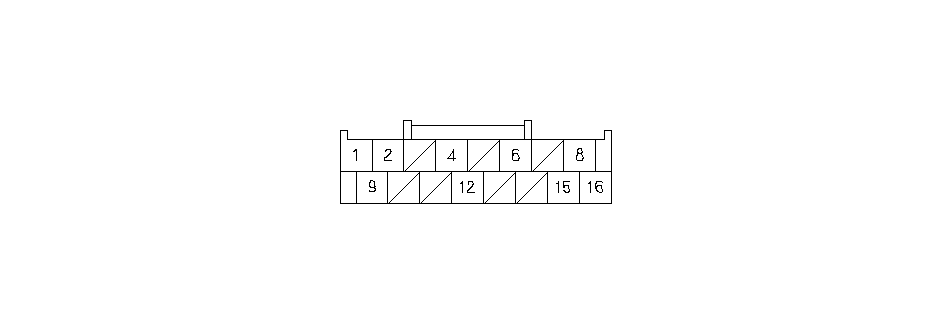

Входы и выходы блока управления EPS для разъема В (16Р)
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Размер
|
|||
|---|---|---|---|---|---|---|---|
|
Клеммы
|
Условия
|
Напряжение
|
|||||
|
1
|
RED
|
VS 1 (датчик напряжения 1)
|
Определяет сигнал от датчика момента
|
———
|
———
|
———
|
|
|
2
|
WHT
|
PVF
|
Питает датчик момента
|
———
|
———
|
———
|
|
|
4
|
BRN
|
SCS (Сигнал проверки)
|
Определяет сигнал от разъема проверки функционирования
|
———
|
———
|
———
|
|
|
6
|
BLU
|
NEP (импульс двигателя)
|
Определите импульс двигателя
|
6-"Масса"
|
Запустите двигатель
|
Около 0 В−напряжение аккумулятора
|
|
|
8
|
YEL
|
IG1 (Система зажигания 1)
|
Питание для включения системы
|
8-"Масса"
|
Ключ зажигания в положении ON (II)
|
Напряжение аккумулятора
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
9
|
BRN
|
VS 2 (датчик напряжения 2)
|
Определяет сигнал от датчика момента
|
———
|
———
|
———
|
|
|
12
|
BLU/YEL
|
VSP(Сигнал скорости автомобиля)
|
Определяет сигнал скорости автомобиля для датчика скорости или блока ECM/PCM (4 импульса/об)
|
12-"Масса"
|
Поднимите автомобиль и покрутите передние колеса
Ключ зажигания в положении ON (II)
|
Генерируянапряжение около 0 В−5 В−0 В−5 В
|
|
|
15
|
YEL/RED
|
WLP (лампа предупреждения)
|
Управляет подсветкой индикатора блока EPS
|
15-"Масса"
|
Индикатор блока EPS
|
ON
|
Напряжение аккумулятора
|
|
OFF
|
0 В
|
||||||
|
16
|
RED/WHT
|
K-LINE
|
Соединяется с диагностической системой Honda
|
———
|
———
|
———
|
|
