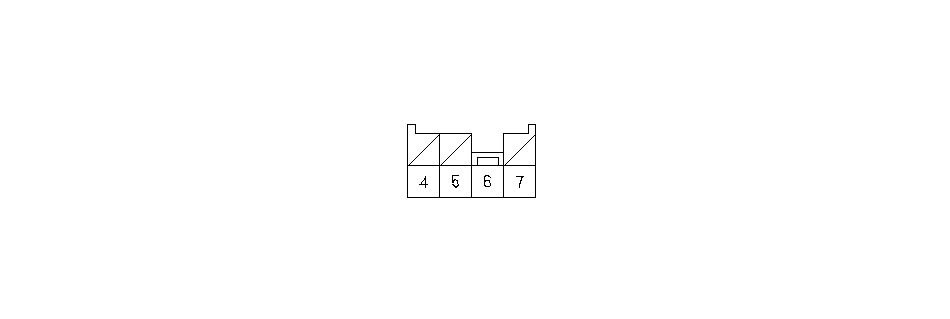

Входы и выходы блока управления EPS для разъема А (7Р)
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Размер
|
||
|---|---|---|---|---|---|---|
|
Клеммы
|
Условия
|
Напряжение
|
||||
|
4
|
BLK
|
PG("Масса" силового кабеля)
|
"Масса" электродвигателя исполнительного механизма
|
4-"Масса"
|
Все условия
|
Меньше 0,5 В
|
|
5
|
WHT/BLU
|
+В("Плюс" аккумуляторной батареи)
|
Источник питания для электродвигателя исполнительного механизма
|
5-"Масса"
|
Ключ зажигания в положении "ON" (II)
|
Напряжение аккумулятора
|
|
6
|
GRN
|
M − (минус электродвигателя)
|
Питает электродвигатель исполнительного механизма
|
6-"Масса"
|
Все условия
|
Меньше 0,5 В
|
|
7
|
RED
|
M + (плюс электродвигателя)
|
Питает электродвигатель исполнительного механизма
|
7-"Масса"
|
Все условия
|
Меньше 0,5 В
|
