Руководство по обслуживанию и ремонту Honda Jazz/Fit
1 поколения

Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

  • Система VTEC (двигатель L15A1 для модели IN и двигатель L15A6)

    • Система VTEC изменяет профиль кулачка электромагнитным клапаном VTEC, чтобы он наилучшим образом соответствовал частоте вращения двигателя, .
      Данная система позволяет получить максимальный крутящий момент на малых частотах вращения двигателя и максимальную мощность - на больших частотах вращения.
    • Малый подъем клапана используется на малых частотах вращения двигателя, а большой подъем клапана - на высоких частотах вращения.

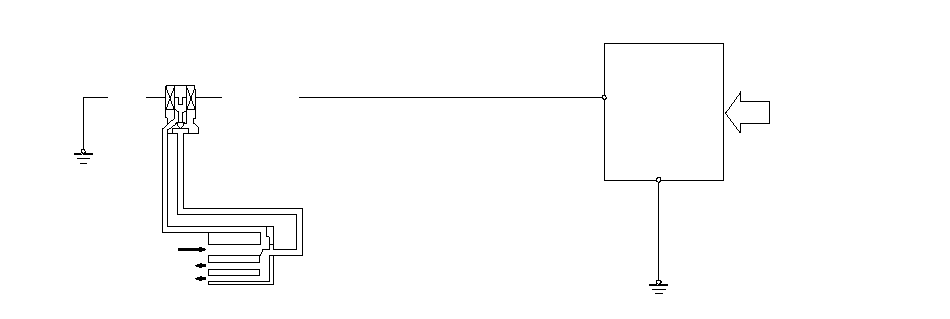

    ЭЛЕКТРОМАГНИТНЫЙ
    КЛАПАН
    VTEC

    РАЗЛИЧНЫЕ
    ДАТЧИКИ

    ЕСМ/
    PCM

    GRN/YEL

    BRN

    От масляного насоса

    К головке цилиндра

    }
