Входные и выходные сигналы блока климат-контроля
|

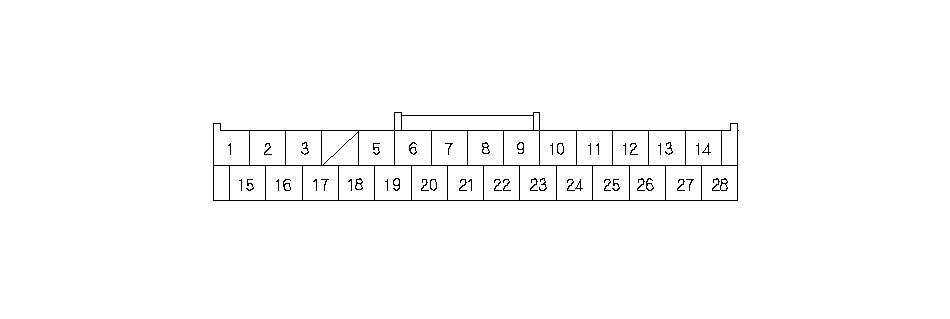

Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
RED
*1
|
РЕГУЛЯТОР ЯРКОСТИ ПАНЕЛИ ПРИБОРОВ (в модуле управления приборами)
|
ВХОД
|
|
BLK
*2
|
"МАССА" (G402)
|
ВХОД
|
|
|
2
|
RED/BLK
|
Реле задних фонарей
|
ВХОД
|
|
3
|
BLK/YEL
|
IG2 (Силовой)
|
ВХОД
|
|
4
|
———
|
———
|
———
|
|
5
|
BLK
|
"МАССА" (G402)
|
ВХОД
|
|
6
|
RED/YEL
|
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
|
ВЫХОД
|
|
7
|
YEL/RED
|
РЕЖИМ ВЕНТИЛЯЦИИ
|
ВЫХОД
|
|
8
|
WHT/BLU
|
РЕЖИМ ОБДУВА СТЕКЛА ГОРЯЧИМ ВОЗДУХОМ
|
ВЫХОД
|
|
9
|
PNK/BLU
|
ГОРЯЧИЙ ВОЗДУХ
|
ВЫХОД
|
|
10
|
GRN/BLK
|
ПРОХЛАДНЫЙ ВОЗДУХ
|
ВЫХОД
|
|
11
|
LT GRN/RED
|
РЕЦИРКУЛЯЦИЯ
|
ВХОД
|
|
12
|
GRN/WHT
|
СВЕЖИЙ
|
ВХОД
|
|
13
|
BLU/YEL
|
УПРАВЛЕНИЕ СИЛОВЫМ ТРАНЗИСТОРОМ
|
ВЫХОД
|
|
14
|
BLU/RED
|
ОБРАТНАЯ СВЯЗЬ ВЕНТИЛЯТОРА
|
ВХОД
|
|
15
|
GRY
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА +5 В
|
ВЫХОД
|
|
16
|
YEL/GRN
|
РЕЖИМ 1
|
ВЫХОД
|
|
17
|
YEL/BLK
|
РЕЖИМ 2
|
ВЫХОД
|
|
18
|
LT GLN
|
ДАТЧИК ОБЩЕЙ "МАССЫ"
|
ВХОД
|
|
19
|
YEL
|
РЕЖИМ 3
|
ВЫХОД
|
|
20
|
WHT
|
РЕЖИМ 4
|
ВЫХОД
|
|
21
|
BLU
*3
|
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
|
ВЫХОД
|
|
22
|
BLU
*4
|
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
|
ВЫХОД
|
|
23
|
PNK/BLK
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА
|
ВЫХОД
|
|
24
|
RED/WHT
*3
|
ДАТЧИК (ECT)ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
|
ВЫХОД
|
|
25
|
ORN
|
ДАТЧИК СОЛНЕЧНОГО СВЕТА
|
ВЫХОД
|
|
26
|
BLU
|
СИГНАЛ A/C
|
ВХОД
|
|
27
|
PNK
|
ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
|
ВЫХОД
|
|
28
|
LT BLU
|
ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
|
ВЫХОД
|
|
*1: С регулятором яркости подсветки панели приборов
*2: С регулятором яркости подсветки панели приборов
*3: С ETCS
*4: Без ETCS
|
