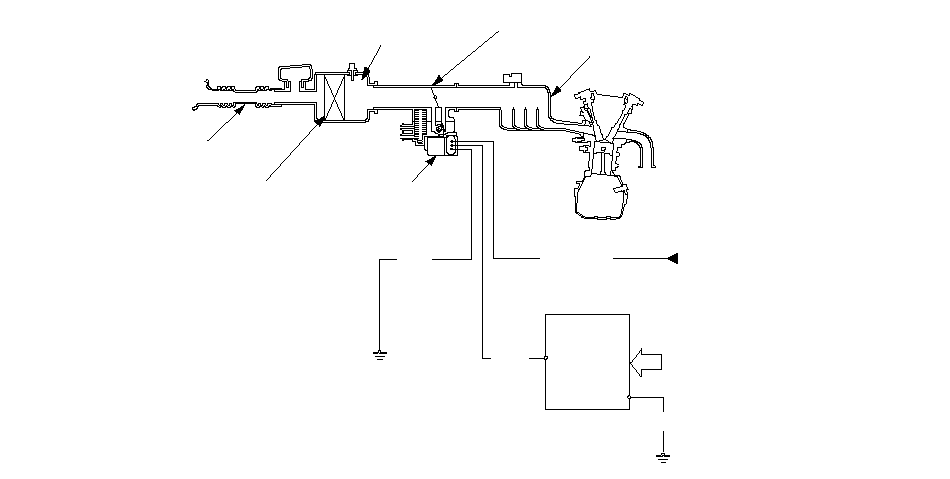

Схема впускной системы

Данная система обеспечивает двигатель необходимым количеством воздуха. Резонатор во впускном воздухопроводе обеспечивает дополнительное глушение шума впуска при поступлении воздуха в систему.

РАЗЛИЧНЫЕ
ДАТЧИКИ

BLK/
BLU

КЛАПАН
IAC

YEL/BLK

BLK

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ

КАНАЛ
ВОЗДУХОЗАБОРНИКА

ЭЛЕМЕНТ
ВОЗДУХООЧИСТИТЕЛЯ

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ВПУСКНОЙ
КОЛЛЕКТОР

От
ГЛАВНОГО РЕЛЕ 1
PGM-FI
(FI MAIN)

РЕЗОНАТОР
(в воздухоочиститель)

ЕСМ/
PCM

}
