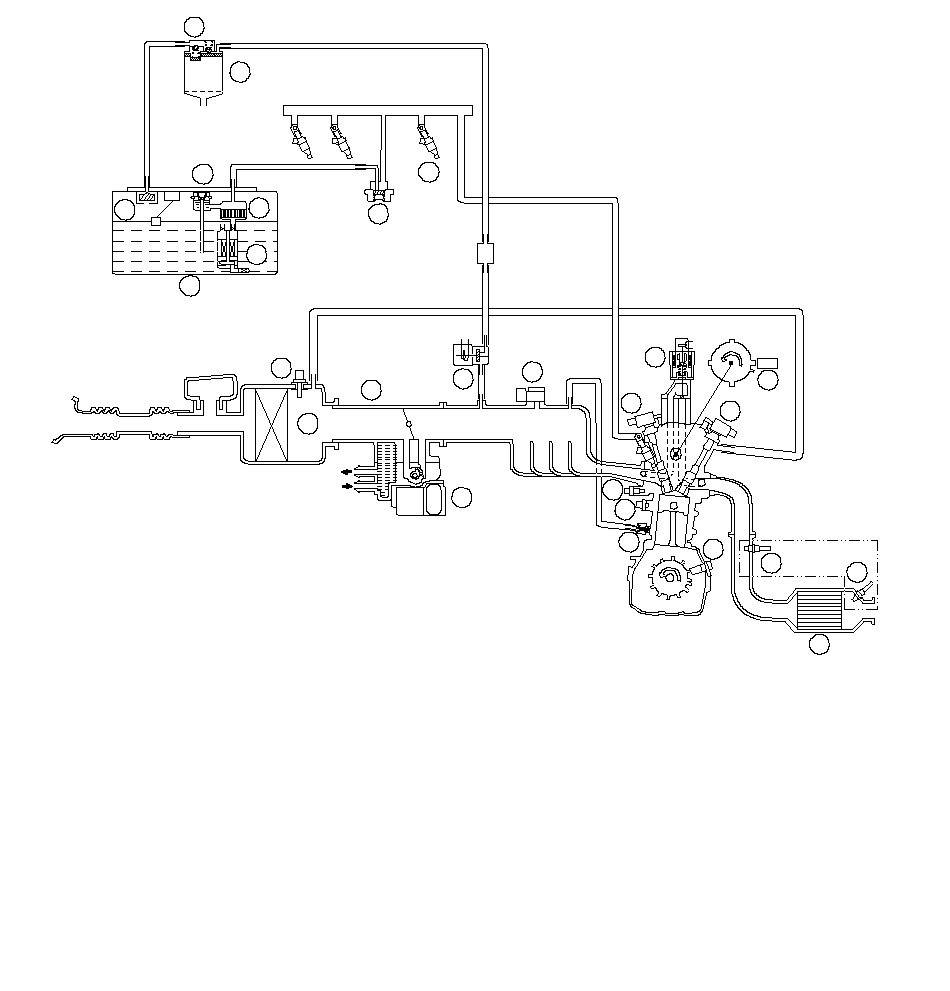

Распределение вакуума

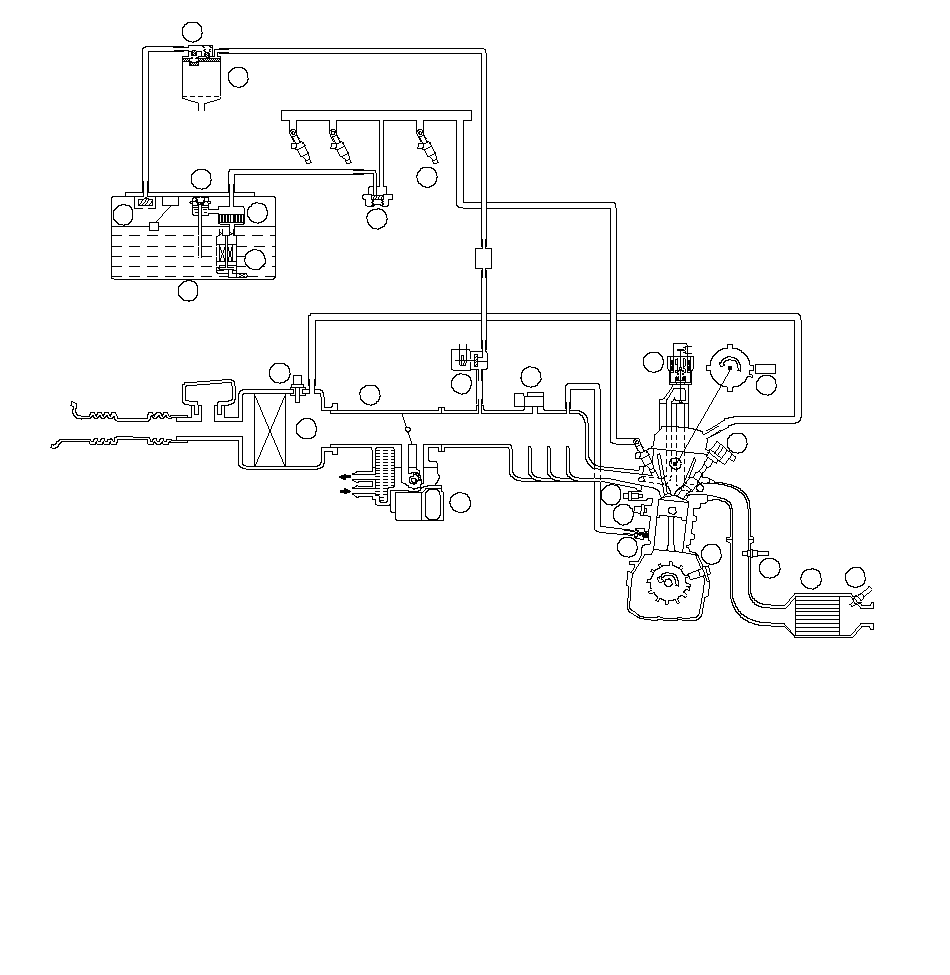

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ

4

5

21

6

1

12

11

3

25

16

15

17

18

7

19

20

8

24

26

23

14

9

13

2

*1

10

22

(1)

ПЕРВИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК
(ПЕРВИЧНЫЙ HO2S) (ДАТЧИК 1)

(2)

ВТОРИЧНЫЙ ДАТЧИК ПОДОГРЕВАЕМОГО КИСЛОРОДА
(ВТОРИЧНЫЙ HO2S) (ДАТЧИК 2)

(3)

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)

(4)

ДАТЧИК (ECT)ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

(5)

ДАТЧИК ДЕТОНАЦИИ

(6)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)

(7)

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT)

(8)

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CMP)
(ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ (TDC))

(9)

ПЕРЕДНЯЯ КАТУШКА ЗАЖИГАНИЯ

(10)

ЗАДНЯЯ КАТУШКА ЗАЖИГАНИЯ

(11)

КЛАПАН РЕГУЛИРОВАНИЯ РАСХОДА ВОЗДУХА (IAC) НА ХОЛОСТОМ ХОДУ

(12)

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

(13)

ИНЖЕКТОР

(14)

ВЫРАВНИВАТЕЛЬ ДАВЛЕНИЯ ТОПЛИВА

(15)

ТОПЛИВНЫЙ ФИЛЬТР

(16)

РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА

(17)

ТОПЛИВНЫЙ НАСОС

(18)

ТОПЛИВНЫЙ БАК

(19)

ВОЗДУШНЫЙ ФИЛЬТР

(20)

КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ПЕРЕРАБОТАННЫХ ГАЗОВ (EGR) и
ДАТЧИК ПОЛОЖЕНИЯ

(21)

КЛАПАН СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (PCV)

(22)

ТРЕХКОМПОНЕНТНЫЙ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР

(23)

КЛАПАН ПРОДУВКИ БАЧКА АБСОРБЕРА
ПАРОВ ТОПЛИВА (EVAP)

(24)

БАЧОК АБСОРБЕРА ПАРОВ ТОПЛИВА (EVAP)

(25)

КЛАПАН ОТДЕЛЕНИЯ ПАРОВ ОТ ЖИДКОСТИ В ТОПЛИВНОМ БАКЕ

(26)

ДВУХХОДОВОЙ КЛАПАН БАЧКА АБСОРБЕРА (EVAP)

*1: Кроме модели IN

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ

4

5

20

6

1

21

11

10

3

24

15

14

16

17

7

18

19

8

23

25

22

13

9

12

2

(1)

ПЕРВИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК
(ПЕРВИЧНЫЙ HO2S) (ДАТЧИК 1)

(2)

ВТОРИЧНЫЙ ДАТЧИК ПОДОГРЕВАЕМОГО КИСЛОРОДА
(ВТОРИЧНЫЙ HO2S) (ДАТЧИК 2)

(3)

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)

(4)

ДАТЧИК (ECT)ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

(5)

ДАТЧИК ДЕТОНАЦИИ

(6)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)

(7)

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT)

(8)

КАТУШКА ЗАЖИГАНИЯ

(9)

КЛАПАН РЕГУЛИРОВАНИЯ РАСХОДА ВОЗДУХА (IAC) НА ХОЛОСТОМ ХОДУ

(10)

(11)

(12)

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

(13)

ИНЖЕКТОР

(14)

ВЫРАВНИВАТЕЛЬ ДАВЛЕНИЯ ТОПЛИВА

(15)

ТОПЛИВНЫЙ ФИЛЬТР

(16)

РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА

(17)

ТОПЛИВНЫЙ НАСОС

(18)

ТОПЛИВНЫЙ БАК

(19)

ВОЗДУШНЫЙ ФИЛЬТР

(20)

КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ПЕРЕРАБОТАННЫХ ГАЗОВ (EGR) и
ДАТЧИК ПОЛОЖЕНИЯ

(21)

КЛАПАН СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (PCV)

(22)

ТРЕХКОМПОНЕНТНЫЙ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР

(23)

КЛАПАН ПРОДУВКИ БАЧКА АБСОРБЕРА
ПАРОВ ТОПЛИВА (EVAP)

(24)

БАЧОК АБСОРБЕРА ПАРОВ ТОПЛИВА (EVAP)

(25)

КЛАПАН ОТДЕЛЕНИЯ ПАРОВ ОТ ЖИДКОСТИ В ТОПЛИВНОМ БАКЕ

ДВУХХОДОВОЙ КЛАПАН БАЧКА АБСОРБЕРА (EVAP)

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CMP)
(ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ (TDC))
