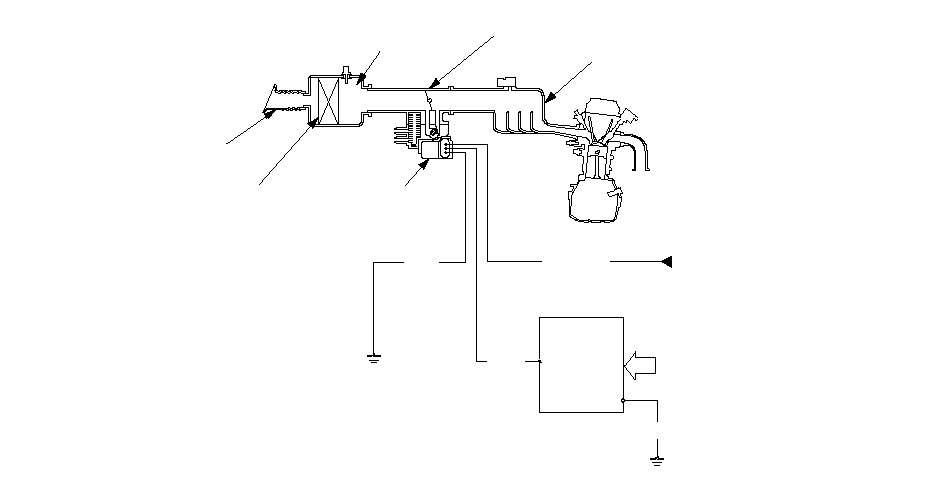

Цепь системы подачи воздуха (двигатель L15A1 для моделей KN, KY)

Данная система обеспечивает двигатель необходимым количеством воздуха. Резонатор во впускном воздухопроводе обеспечивает дополнительное глушение шума впуска при поступлении воздуха в систему.

РАЗЛИЧНЫЕ
ДАТЧИКИ

ЕСМ/
PCM

BLK/
BLU

КЛАПАН
IAC

YEL/BLK

BLK

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ

КАНАЛ
ВОЗДУХОЗАБОРНИКА

ЭЛЕМЕНТ
ВОЗДУХООЧИСТИТЕЛЯ

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ВПУСКНОЙ
КОЛЛЕКТОР

От
ГЛАВНОГО РЕЛЕ
PGM-FI

РЕЗОНАТОР
(в воздухоочиститель)

}
