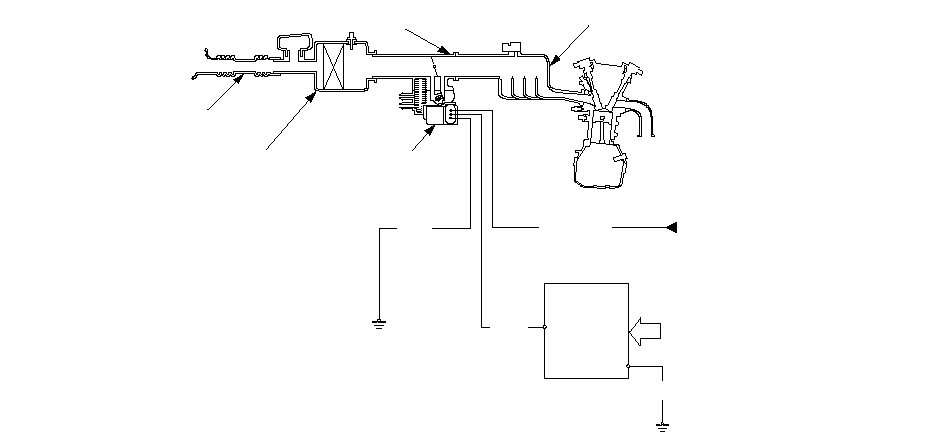

Схема системы регулирования частоты вращения холостого хода

Частота вращения холостого хода двигателя регулируется клапаном регулирования подачи воздуха на холостом ходу (IAC):

После пуска двигателя клапан IAC открывается на определенное время. Количество поступающего в двигатель воздуха увеличивается для повышения частоты вращения холостого хода.
При низкой температуре охлаждащей жидкости клапан IAC открыт для получения требуемой повышенной частоты вращения холостого хода. Количество перепускаемого воздуха регулируется в зависимости от температуры охлаждающей жидкости двигателя.

РАЗЛИЧНЫЕ
ДАТЧИКИ

ЕСМ/
PCM

BLK/
BLU

КЛАПАН
IAC

YEL/BLK

BLK

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ

КАНАЛ
ВОЗДУХОЗАБОРНИКА

ЭЛЕМЕНТ
ВОЗДУХООЧИСТИТЕЛЯ

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ВПУСКНОЙ
КОЛЛЕКТОР

От
ГЛАВНОГО РЕЛЕ 1
PGM-FI
(FI MAIN)

}
