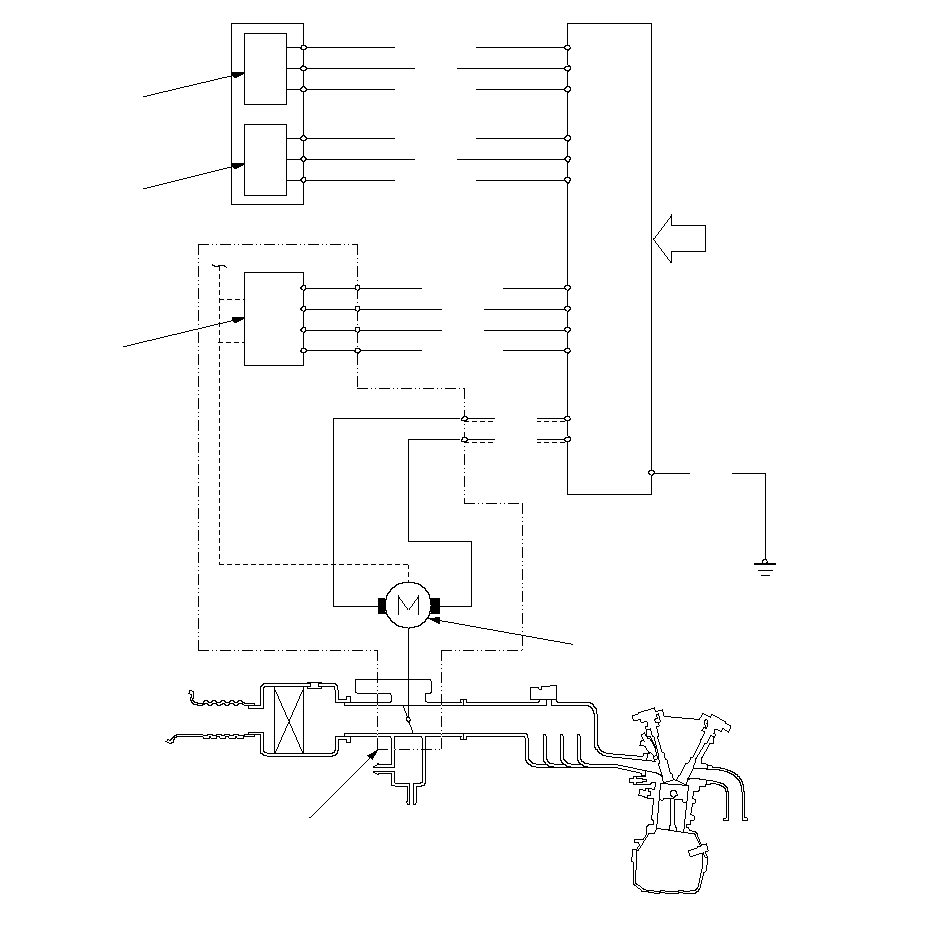

Схема системы электронного управления дроссельной заслонкой

Система электронного управления дроссельной заслонкой состоит из исполнителного элемента перемещения дроссельной заслонки, датчика положения дроссельной заслонки (ТР), датчика положения педали акселератора (АРР) и блока ЕСМ. Данная система обеспечивает электронное управление перемещением дроссельной заслонки.

YEL/GRN

GRN

GRN/BLK

GRN/BLK

BLU/RED

YEL/GRN

BLU

YEL

GRN/BLK

RED

RED

GRN

BRN

ЕСМ

РАЗЛИЧНЫЕ
ДАТЧИКИ

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
В

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
A

ДАТЧИК ТР
А/В

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

}
