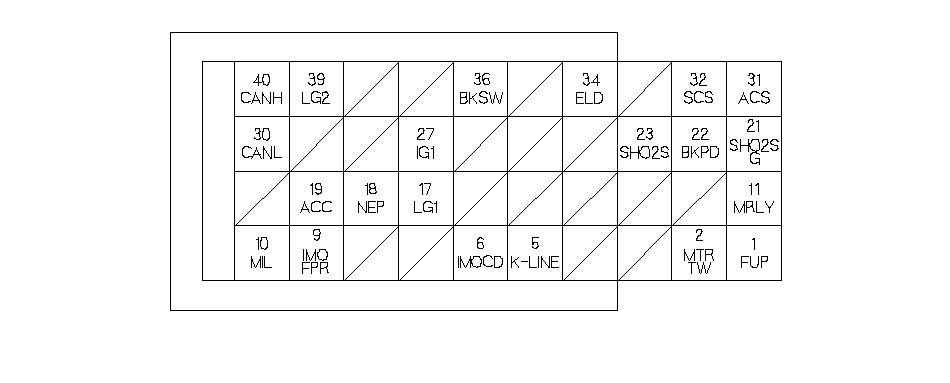

Входы и выходы блока ЕСМ на разъеме № 4 (40Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
|
Номер клеммы ЕСМ
|
Номер клеммы в клеммной коробке
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
27
|
108
|
YEL/BLK
|
IG1 (СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал зажигания
|
При включенном зажигании в положении ON (II): напряжение аккумулятора
При выключенном зажигании: Напряжение аккумуляторной батареи около 0 В
|
|
30
|
111
|
RED (красный)
|
CANL (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN
|
Посылается сигнал связи
|
При включенном зажигании в положении ON (II): импульсы
|
|
31
|
112
|
BLU/WHT (синий/белый)
|
Сигнал включения кондиционера ACS
|
Регистрирует сигнал включения кондиционера
|
При включенной системе кондиционирования 0 В
При выключенной системе кондиционирования примерно 5 В
|
|
32
|
113
|
BRN (коричневый)
|
SCS (СЕРВИСНЫЙ ПРОВЕРОЧНЫЙ СИГНАЛ)
|
Определяет наличие сервисного проверочного сигнала
|
При замкнутом сервисном проверочном сигнале с помощью диагностической системы HDS: примерно 0 В
При разрыве в цепи сервисного проверочного сигнала: напряжение аккумулятора около 5 В
|
|
34
|
115
|
GRN/RED (зеленый/красный)
|
ELD ( ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD))
|
Определяет сигнал ELD
|
При включенном зажигании в положении ON (II): примерно 0,1 −4,8 В (в зависимости от электрической нагрузки)
|
|
36
|
117
|
WHT/BLК (белый/черный)
|
BKSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При отпущенной педали тормоза: примерно 0 В
При нажатой педали тормоза: напряжение аккумулятора
|
|
39
|
120
|
BRN/YEL (коричневый/желтый)
|
LG2 (ЛОГИЧЕСКАЯ МАССА)
|
Заземление цепи ЕСМ
|
Всегда меньше 1,0 В
|
|
40
|
121
|
WHT (белый)
|
CANН (ВЫСОКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN
|
Посылается сигнал связи
|
При включенном зажигании в положении ON (II): импульсы
|
