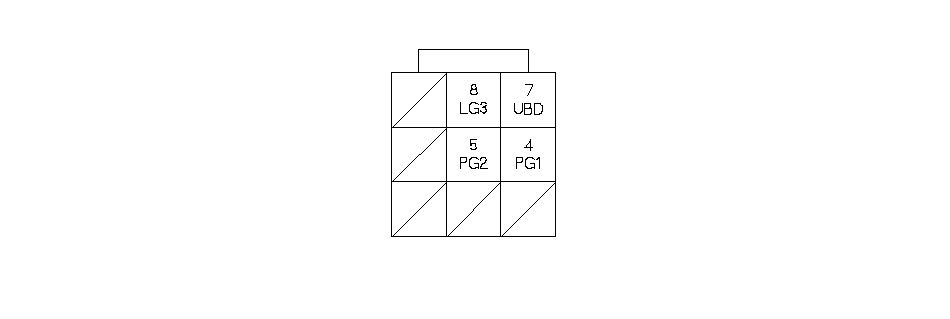

Входы и выходы ЕСМ на разъеме № 1 (9Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
|
Номер клеммы ЕСМ
|
Номер клеммы в клеммной коробке
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
4
|
4
|
BRN (коричневый)
|
PG1 (ЗАЗЕМЛЕНИЕ)
|
Заземление цепи ЕСМ
|
Всегда меньше 1,0 В
|
|
5
|
5
|
BRN (коричневый)
|
PG2 (ЗАЗЕМЛЕНИЕ)
|
Заземление цепи ЕСМ
|
Всегда меньше 1,0 В
|
|
7
|
7
|
WHT/RED (белый/красный)
|
UBD (ИСТОЧНИК ПИТАНИЯ)
|
Источник питания для цепи ЕСМ
|
Напряжения аккумулятора во всех случаях
|
|
8
|
8
|
BRN/YEL (коричневый/желтый)
|
LG3 (ЛОГИЧЕСКАЯ "МАССА")
|
Заземление цепи ЕСМ
|
Всегда меньше 1,0 В
|
