Расположение электроуправления - 6-позиционная CVT+7-скоростной режим
ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕДАЧ НА РУЛЕ
+ (ПЛЮС)
ПЕРЕКЛЮЧАТЕЛЬ
−НА РУЛЕ - (МИНУС)
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
7-СКОРОСТНОГО РЕЖИМА
РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ (DLC)
ВЫКЛЮЧАТЕЛЬ
ПАЛЬЦА РЕЖИМА
ПАРКОВКИ
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
МЕХАНИЗМА БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)
На рисунке показана модель автомобиля с ЛРК; модель автомобиля с ПРК симметрична.
}
ДАТЧИК СКОРОСТИ
ВЕДОМОГО ШКИВА CVT
ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ КОРОБКИ ПЕРЕДАЧ
ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВАЛА БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ
БЛОК УПРАВЛЕНИЯ
ABS
ЭЛЕКТРОМАГНИТ
БЛОКИРАТОРА
ДАТЧИК СКОРОСТИ
ВЕДУЩЕГО ШКИВА CVT
КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ВЕДУЩЕГО
ШКИВА БЕССТУПЕНЧАТОЙ
КОРОБКИ ПЕРЕДАЧ
КЛАПАН УПРАВЛЕНИЯ ДАВЛЕНИЕМ
ВЕДОМОГО ШКИВА
БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ
КЛАПАН УПРАВЛЕНИЯ ДАВЛЕНИЕМ
СТАРТОВОГО ФРИКЦИОНА
БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
}
Управление 7-скоростным режимом
6-позиционная CVT+7-скоростной режим обеспечиваются 7-скоростным режимом в положениях D и S. 7-скоростной режим имеет два режима; 7-скоростной автоматический режим и 7-скоростной ручной режим переключения. Трансмиссия переключается в автоматический 7-скоростной режим при нажатии главного переключателя 7-скоростного режима. В автоматическом 7-скоростном режиме, трансмиссия может быть переключена вверх и вниз в 7-ступенчатом диапазоне скоростей, а подрулевые переключатели являются готовыми к активизации для переключения в ручном режиме. Когда активизирован подрулевой переключатель, автоматический 7-скоростной режим отменяется и начинает работать ручной 7-скоростной режим. В ручном 7-скоростном режиме, водитель может переключать вверх и вниз вручную 7 скоростей с помощью подрулевых переключателей. Это во многом подобно переключению передач в МКП.
7-скоростной режим отменяется при нажатии главного переключателя 7-скоростного режима или переключением рычага передач в любое другое положение отличное от D и S.

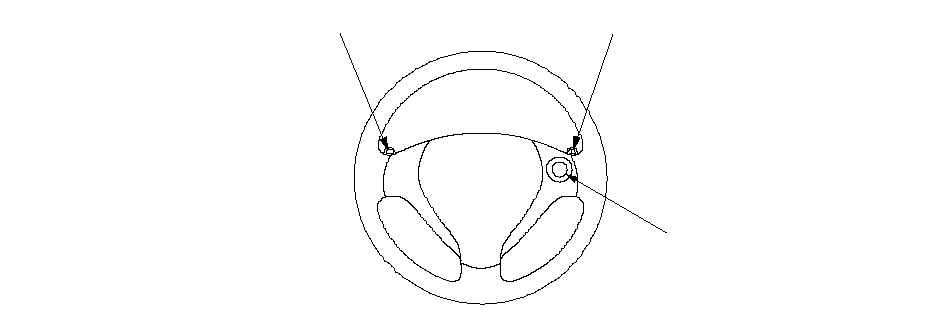

Главный переключатель 7-скоростного режима (А), подрулевой переключатель + (плюс) (B) и подрулевой переключатель − (минус) (C) установлены на рулевом колесе. Водитель может переключать режимы и передачи при помощи подрулевых переключателей, не снимая рук с рулевого колеса.
A
B
C
}

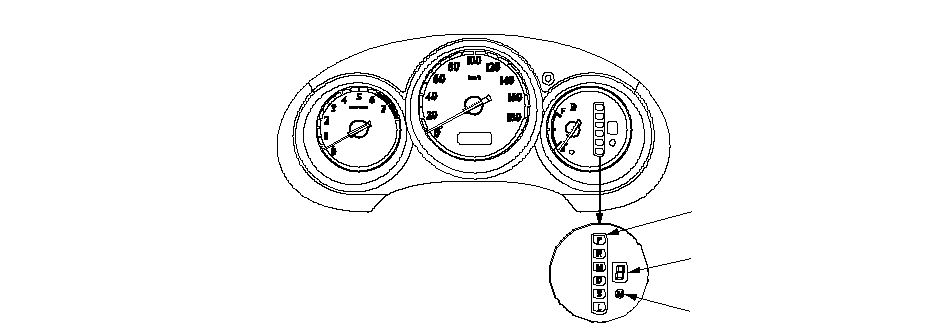

Индикатор переключения (А) и индикатор М (В) находятся в комбинации приборов (С) перед индикатором положения передачи АКП (D).
C
D
A
B
}
В автоматическом 7-скоростном режиме на индикаторе переключения передач отображается номер включенной передачи. При этом индикатор M не загорается в этом режиме.
В ручном 7-скоростном режиме, индикатор М загорается и индикатор переключения показывает номер выбранной скорости.
