    • Кроме двигателей L15A1, L15A5

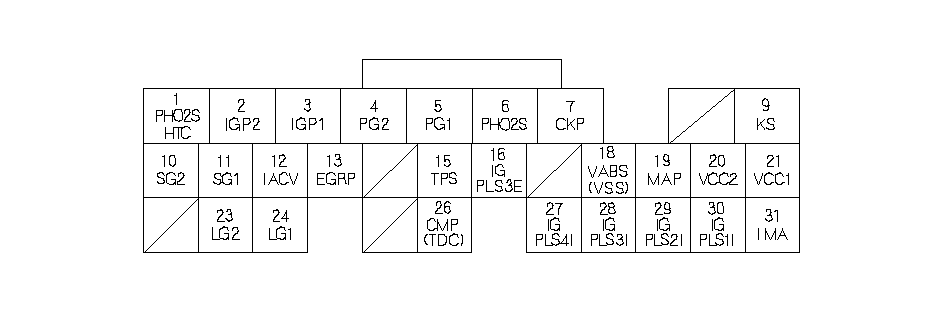

    Входные и выходные сигналы блока ЕСМ/РСМ на разъема А (31Р)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
      1 *4
    BLK/WHT (черный/белый)
    PHO2SHTC (УПРАВЛЕНИЕ ПОДОГРЕВАТЕЛЕМ ПЕРВИЧНОГО ПОДОГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА (ПЕРВИЧНОГО HO2S))
    Управляет подогревателем главного кислородного датчика (HO2S)
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    При работе полностью прогретого двигателя: управляемый режим
    2
    YEL/BLK
    IGP2 (ИСТОЧНИК ПИТАНИЯ)
    Источник питания для цепи блока ECM/PCM
    При включенном зажигании в положение ON (II): напряжение аккумулятора
    При выключенном зажигании: примерно 0 В
    3
    YEL/BLK
    IGP1 (ИСТОЧНИК ПИТАНИЯ)
    Источник питания для цепи блока ECM/PCM
    При включенном зажигании в положение ON (II): напряжение аккумулятора
    При выключенном зажигании: примерно 0 В
    4
    BRN (коричневый)
    PG2 (ЗАЗЕМЛЕНИЕ)
    "Масса" для цепи блока ЕСМ/РСМ
    Всегда меньше 0,1 В
    5
    BLK (черный)
    PG1 (ЗАЗЕМЛЕНИЕ)
    "Масса" для цепи блока ЕСМ/РСМ
    Всегда меньше 0,1 В
      6 *4
    WHT (белый)
    PHO2S (ПЕРВИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (PRIMARY HO2S), ДАТЧИК 1)
    Определяет сигнал главного кислородного датчика (HO2S) (1-го датчика)
    При полностью открытой дроссельной заслонке и работе на холостом ходу полностью прогретого двигателя: примерно 0,6 В
    При быстром закрытии дроссельной заслонки: ниже 0,4 В
    7
    BLU (Синий)
    СКР (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА)
    Определяет сигнал датчика положения коленчатого вала (ПКВ)
    При работающем двигателе: импульсы
    9
    RED/BLU (красный/синий)
    KS (ДАТЧИК ДЕТОНАЦИИ)
    Определяет сигнал от датчика детонации
    При возникновении детонации в двигателе: импульсы
    При включенном зажигании в положении ON (II): примерно 0 В
    10
    GRN/BLK
    SG2 ("МАССА" ДАТЧИКА)
    "Масса" датчика
    Всегда меньше 0,1 В
    11
    GRN/WHT (зеленый/белый)
    SG1 ("МАССА" ДАТЧИКА)
    "Масса" датчика
    Всегда меньше 0,1 В
    12
    BLK/BLU (черный/синий)
    IACV (КЛАПАН РЕГУЛИРОВАНИЯ РАСХОДА ВОЗДУХА (IAC) НА ХОЛОСТОМ ХОДУ)
    Управляет работой клапана IAC
    При работающем двигателе: управляемый режим
    13
    WHT/BLК (белый/черный)
    EGRP (ДАТЧИК ПОЛОЖЕНИЯ КЛАПАНА СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))
    Определяет сигнал датчика положения клапана системы EGR
    При работающем двигателе: 1,2−2,0 В (в зависимости от величины подъема клапана EGR)
    15
    RED/BLK (красный/черный)
    TPS (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)
    Определяет сигнал датчика ТР
    При полностью открытой дроссельной заслонке: примерно 4,8 В
    При полностью закрытой дроссельной заслонке: примерно 0,5 В

    *4:
    Кроме модели IN


    Входные и выходные сигналы блока ЕСМ/РСМ на разъема А (31Р)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    16
    WHT/BLК (белый/черный)
    IGPLS3E (импульс задней катушки зажигания № 3)
    Управляет катушкой зажигания № 3
    При включенном зажигании в положении ON (II): примерно 0 В
    При работающем двигателе: импульсы
      18 *2
    BLU/WHT (синий/белый)
    VABS (СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ ОТ ABS)
    Входной сигнал скорости от блока управления ABS
    В зависимости от скорости автомобиля: импульсы
      18 *1
    BLU/WHT (синий/белый)
    ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ (VSS)
    Определяет сигнал VSS
    При включенном зажигании в положение ON (II) и вращающихся передних колесах: с цикличностью 0−приблизительно 5 В или напряжение аккумуляторной батареи
    19
    RED/GRN
    ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
    Определяет сигнал датчика абсолютного давления во впускном коллекторе
    При включенном зажигании в положении ON (II): примерно 3 В
    На холостом ходу: около 1,0 В (в зависимости от частоты вращения двигателя)
    20
    YEL/BLU (желтый/синий)
    VCC2 (НАПРЯЖЕНИЕ ДАТЧИКА)
    Показывает напряжение датчика
    При включенном зажигании в положении ON (II): примерно 5 В
    При выключенном зажигании: примерно 0 В
    21
    YEL/RED (желтый/красный)
    VCC1 (НАПРЯЖЕНИЕ ДАТЧИКА)
    Показывает напряжение датчика
    При включенном зажигании в положении ON (II): примерно 5 В
    При выключенном зажигании: примерно 0 В
    23
    BRN/YEL (коричневый/желтый)
    LG2 ("МАССА" ЛОГИЧЕСКИХ СИГНАЛОВ)
    "Масса" для цепи блока ЕСМ/РСМ
    Всегда меньше 0,1 В
    24
    BRN/YEL (коричневый/желтый)
    LG1 ("МАССА" ЛОГИЧЕСКИХ СИГНАЛОВ)
    "Масса" для цепи блока ЕСМ/РСМ
    Всегда меньше 0,1 В
    26
    GRN (зеленый)
    ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CMP) (ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ (TDC))
    Определяет ДАТЧИК CMP (TDC)
    При работающем двигателе: импульсы
    27
    WHT/BLU (белый/синий)
    IGPLS4I (импульс передней катушки зажигания № 4)
    Управляет катушкой зажигания № 4
    При включенном зажигании в положении ON (II): примерно 0 В
    При работающем двигателе: импульсы
    28
    WHT/BLК (белый/черный)
    IGPLS3I (импульс передней катушки зажигания № 3)
    Управляет передней катушкой зажигания № 3
    29
    WHT/GRN (белый/зеленый)
    IGPLS2I (импульс передней катушки зажигания № 2)
    Управляет передней катушкой зажигания № 2
    30
    WHT (белый)
    IGPLS1I (импульс катушки зажигания № 1)
    Управляет катушкой зажигания № 1
      31 *5
    GRN/RED (зеленый/красный)
    IMA (РЕГУЛЯТОР СОСТАВА ТОПЛИВО-ВОЗДУШНОЙ СМЕСИ НА ХОЛОСТОМ ХОДУ (IMA))
    Определяет сигнал IMA
    При включенном зажигании в положении ON (II): примерно 0,5 −4,5 В (в зависимости от состава топливовоздушной смеси на холостом ходу)

    *1:
    M/T
    *2:
    CVT
    *5:
    Модель IN

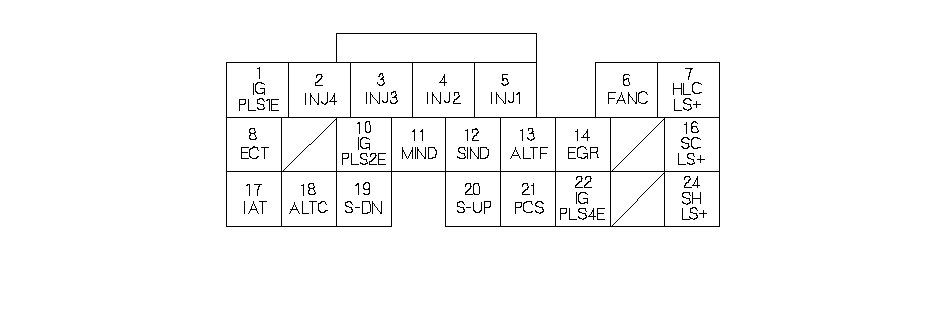

    Входные и выходные сигналы блока ЕСМ/РСМ на разъема В (24Р)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    1
    WHT (белый)
    IGPLS1E (импульс задней катушки зажигания № 1)
    Управляет задней катушкой зажигания № 1
    При включенном зажигании в положении ON (II): примерно 0 В
    При работающем двигателе: импульсы
    2
    YEL (желтый)
    INJ4 (ИНЖЕКТОР № 4)
    Управляет работой инжектора № 4
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    На холостом ходу: управляемый режим
    3
    BLU (Синий)
    INJ3 (ИНЖЕКТОР № 3)
    Управляет работой инжектора № 3
    4
    RED (красный)
    INJ2 (ИНЖЕКТОР № 2)
    Управляет работой инжектора № 2
    5
    BRN (коричневый)
    INJ1 (ИНЖЕКТОР № 1)
    Управляет работой инжектора № 1
    6
    GRN (зеленый)
    FANC (УПРАВЛЕНИЕ ЭЛЕКТРОВЕНТИЛЯТОРОМ ОХЛАЖДЕНИЯ РАДИАТОРА)
    Управляет работой реле вентилятора охлаждения радиатора
    При работающем электровентиляторе охлаждения радиатора: примерно 0 В
    При остановленном вентиляторе радиатора: напряжение аккумулятора
      7 *2
    GRN/WHT (зеленый/белый)
    HLCLS+ (КЛАПАН УПРАВЛЕНИЯ ВЕДОМЫМ ШКИВОМ CVT +)
    Управляет клапаном управления ведомого шкива бесступенчатой трансмиссии
    При включенном зажигании в положении ON (II): импульсный сигнал
    8
    RED/WHT (красный/белый)
    ЕСТ (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ)
    Определяет сигнал датчика ЕСТ
    При включенном зажигании в положение ON (II): примерно 0,1−4,8 В(в зависимости от температуры охлаждающей жидкости)
    10
    WHT/GRN (белый/зеленый)
    IGPLS2E (ИМПУЛЬС ЗАДНЕЙ КАТУШКИ ЗАЖИГАНИЯ № 2
    Управляет задней катушкой зажигания № 2
    При включенном зажигании в положении ON (II): примерно 0 В
    При работающем двигателе: импульсы
      11 *3
    RED/WHT (красный/белый)
    MIND (ИНДИКАТОР M)
    Управляет лампой индикатора M
    Со включенной лампой индикатора М: примерно 6 В
    С выключенной лампой индикатора М: Напряжение 0 В
      12 *2
    LT GRN (светло-зеленый)
    SIND (ИНДИКАТОР S)
    Управляет лампой индикатора S
    Со включенной лампой индикатора S: примерно 6 В
    С выключенной лампой индикатора S: Напряжение 0 В
    13
    WHT/RED (белый/красный)
    ALTF (СИГНАЛ FR ГЕНЕРАТОРА)
    Определяет сигнал FR (частотный) генератора
    При работающем двигателе: примерно 0−5 В
    (в зависимости от электрической нагрузки)
    14
    PNK (Розовый)
    EGR (КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))
    Управляет работой клапана EGR
    При работающей системе EGR: управляемый режим
    При неработающей системе EGR: примерно 0 В
      16 *2
    YEL (желтый)
    SCLS+ (КЛАПАН УПРАВЛЕНИЯ ДАВЛЕНИЕМ ПУСКОВОГО ФРИКЦИОНА CVT (+))
    Управляет клапаном управления давления пускового фрикциона бесступенчатой трансмиссии
    При включенном зажигании в положении ON (II): импульсный сигнал
    17
    RED/YEL (красный/желтый)
    IAT (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ)
    Определяет сигнал датчика IAT
    При включенном зажигании в положении ON (II): примерно 0,1−4,8 В(в зависимости от температуры воздуха на впуск)
    18
    WHT/GRN (белый/зеленый)
    ALTC (УПРАВЛЕНИЕ ГЕНЕРАТОРОМ)
    Посылает сигнал управления генератором
    При работающем двигателе: примерно 0 −5 В(в зависимости от электрической нагрузки)
      19 *3
    LT GRN/RED
    S−DN (ВЫКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧЕНИЯ НА НИЗШУЮ ПЕРЕДАЧУ)
    Определяет сигнал переключения на низшую передачу
    Подрулевой переключатель передвинут в сторону понижающей передачи (отмечено знаком −): 0 В
    Подрулевой переключатель в нейтральном положении: примерно 5 В
      20 *3
    YEL (желтый)
    S−UP (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧЕНИЯ НА ВЫСШУЮ ПЕРЕДАЧУ)
    Определяет сигнал переключения на высшую передачу
    Подрулевой переключатель передвинут в сторону повышающей передачи (отмечено знаком +): 0 В
    Подрулевой переключатель в нейтральном положении: примерно 5 В
    21
    RED/YEL (красный/желтый)
    КЛАПАН ПРОДУВКИ БАЧКА АБСОРБЕРА ПАРОВ ТОПЛИВА (EVAP)
    Управляет клапаном продувки бачка абсорбера EVAP
    При работающем двигателе и температуре охлаждающей жидкости ниже 70°C: примерно 0 В
    При работающем двигателе и температуре охлаждающей жидкости выше 70°C: управляемый режим
    22
    WHT/BLU (белый/синий)
    IGPLS4E (ИМПУЛЬС ЗАДНЕЙ КАТУШКИ ЗАЖИГАНИЯ № 4
    Управляет задней катушкой зажигания № 4
    При включенном зажигании в положении ON (II): примерно 0 В
    При работающем двигателе: импульсы
      24 *2
    BLU/WHT (синий/белый)
    SHLS+ (КЛАПАН УПРАВЛЕНИЯ ВЕДУЩИМ ШКИВОМ CVT (+))
    Управляет клапаном управления ведущего шкива бесступенчатой трансмиссии
    При включенном зажигании в положении ON (II): управляемый режим

    *2:
    CVT
    *3:
    Система HONDA CVT+7SPEED MODE (7-скоростной режим)

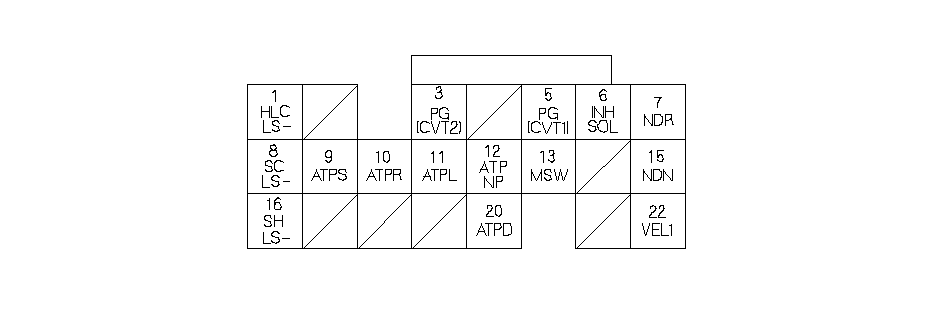

    Входные и выходные сигналы блока РСМ на разъеме С (22Р) *2

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    1
    PNK/BLK (Розово-черный)
    HLCLS− (КЛАПАН УПРАВЛЕНИЯ ВЕДОМЫМ ШКИВОМ CVT− )
    Управляет клапаном управления ведомого шкива бесступенчатой трансмиссии
    3
    BRN (коричневый)
    "Масса" питания CVT2
    Заземление цепи РСМ
    5
    BLK (черный)
    "Масса" питания CVT1
    Заземление цепи РСМ
    6
    GRN/BLK
    INHSOL (УПРАВЛЕНИЕ ЭЛЕКТРОМАГНИТОМ БЛОКИРАТОРА)
    Управляет электромагнитом блокиратора
    Со включенным электромагнитом блокиратора: напряжение аккумулятора
    С выключенным электромагнитом блокиратора: 0 В
    7
    RED/BLU (красный/синий)
    NDR (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВЕДУЩЕГО ШКИВА CVT)
    Определяет сигнал датчика частоты вращения ведущего вала CVT
    При включенном зажигании в положении ON (II): 0 В или 5 В
    8
    PNK/BLU
    SCLS− (КЛАПАН В УПРАВЛЕНИЯ ДАВЛЕНИЕМ ПУСКОВОГО ФРИКЦИОНА CVT −СТОРОНА)
    Управляет клапаном управления давления пускового фрикциона бесступенчатой трансмиссии
    9
    BLU/WHT (синий/белый)
    ATPS (ПОЛОЖЕНИЕ "S" ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)
    Управляет сигналом положения "S" переключателя режимов АКП
    В положении S: 0 В
    В любом другом положении: около 5 В или напряжение аккумулятора
    10
    WHT (белый)
    ATPR (ПОЛОЖЕНИЕ "R" ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ АКПП)
    Определяет вход сигнала положения R переключателя режимов АКП
    В положении R: 0 В
    В любом другом положении: примерно 10 В
    11
    BLU (Синий)
    ATPL (ПОЛОЖЕНИЕ "L" ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ АКПП)
    Определяет входной сигнал положения L рычага переключателя режимов коробки передач
    В положении L: 0 В
    В любом другом положении: примерно 10 В
    12
    LT GRN (светло-зеленый)
    ATPNP (НЕЙТРАЛЬНОЕ/ПАРКОВОЧНОЕ ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ АКПП)
    Определяет сигнал датчика нейтрального/парковочного положения рычага переключения коробки передач
    В режиме парковки или нейтральном: 0 В
    В любом другом положении: примерно 10 В
      13 *3
    YEL (желтый)
    MSW (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ)
    Определяет сигнал главного выключателя (7-СКОРОСТНОГО РЕЖИМА)
    Главный выключатель (7-СКОРОСТНОЙ РЕЖИМ) нажат 0 В
    Главный выключатель (7-СКОРОСТНОЙ РЕЖИМ) отжат: примерно 5 В
    15
    WHT (белый)
    NDN (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВЕДОМОГО ШКИВА CVT)
    Определяет сигнал датчика частоты вращения ведомого вала CVT
    При включенном зажигании в положении ON (II): 0 В или 5 В
    16
    GRN/YEL (зеленый/желтый)
    SHLS− (КЛАПАН УПРАВЛЕНИЯ ВЕДУЩИМ ШКИВОМ CVT− )
    Управляет клапаном управления ведущего шкива бесступенчатой трансмиссии
    При включенном зажигании в положении ON (II): импульсы
    20
    PNK (Розовый)
    ATPD (ПОЛОЖЕНИЕ D РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ КОРОБКИ ПЕРЕДАЧ)
    Определяет вход сигнала положения "D" диапазона переключателя режимов АКП
    В положении D: примерно 0 В
    В любом другом положении: примерно 5 В
    22
    WHT/RED (белый/красный)
    VEL1 (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВАЛА CVT)
    Определяет сигнал датчика частоты вращения вала CVT
    В зависимости от скорости автомобиля: импульсы
    Когда автомобиль остановлен: примерно 0 В или примерно 5 В

    *2:
    CVT
    *3:
    Система HONDA CVT+7SPEED MODE (7-скоростной режим)

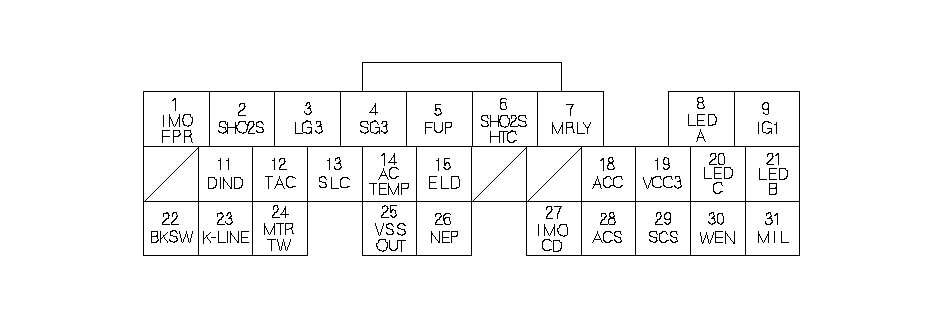

    Входные и выходные сигналы блока ЕСМ/РСМ на разъема Е (31Р)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    1
    GRN/YEL (зеленый/желтый)
    IMO FPR (РЕЛЕ ТОПЛИВНОГО НАСОСА ИММОБИЛАЙЗЕРА)
    Питает главное реле 2 системы впрыска топлива PGM-FI
    0 В в течение 2 секунд после включения зажигания (положение II), затем напряжение аккумуляторной батареи
     2 *4
    WHT/RED (белый/красный)
    SHO2S (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК НА ВЫХОДЕ (ВТОРИЧНЫЙ HO2S))
    Определяет сигнал вторичного кислородного датчика (HO2S) (2-го датчика)
    При полностью открытой дроссельной заслонке и работе на холостом ходу полностью прогретого двигателя: выше 0,6 В
    При быстром закрытии дроссельной заслонки: ниже 0,4 В
    3
    BRN/YEL (коричневый/желтый)
    LG3 ("МАССА" ЛОГИЧЕСКИХ СИГНАЛОВ)
    "Масса" для цепи управления блока ЕСМ/РСМ
    Всегда меньше 0,1 В
    4
    PNK (Розовый)
    SG3 ("МАССА" ДАТЧИКА)
    "Масса" датчика
    Всегда меньше 0,1 В
    5
    GRN/WHT (зеленый/белый)
    FUP (СИГНАЛ ВПРЫСКА ТОПЛИВА)
    Посылает сигнал о впрыске топлива к панели управления
    При включенном зажигании в положении ON (II): импульсы
      6 *4
    BLK/WHT (черный/белый)
    SHO2SHTC (УПРАВЛЕНИЕ ПОДОГРЕВАТЕЛЕМ ВТОРИЧНОГО ПОДОГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА (ВТОРИЧНОГО ДАТЧИКА HO2S))
    Управляет подогревателем вторичного датчика (HO2S)
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    При работе полностью прогретого двигателя: управляемый режим
    7
    RED/YEL (красный/желтый)
    MRLY (ГЛАВНОЕ РЕЛЕ СИСТЕМЫ ВПРЫСКА ТОПЛИВА PGM-FI)
    Управляет главным реле 1 системы PGM-FI Источник питания для памяти кодов DTC
    При включенном зажигании в положении ON (II): примерно 0 В
    При выключенном зажигании: напряжение аккумулятора
      8 *3
    BLU/WHT (синий/белый)
    LED A
    Управляет индикатором переключения
    В 7-СКОРОСТНОМ РЕЖИМЕ:
    • на 1-й, 2-й, 3-й и 7-й передаче: примерно 0,3 В
    • на 4-й, 5-й и 6-й передачах: примерно 5 В
    9
    YEL/BLK
    IG1 (СИГНАЛ ЗАЖИГАНИЯ)
    Определяет сигнал зажигания
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    При выключенном зажигании: примерно 0 В
    11
    PNK (Розовый)
    DIND (ИНДИКАТОР D)
    Управляет лампой индикатора D
    Со включенной лампой индикатора D: примерно 6 В
    С выключенной лампой индикатора D: 0 В
    12
    BLU (Синий)
    TAC
    Определяет сигнал от датчика испарителя
    При включенном зажигании в положении ON (II): примерно 0,1−4,8 В(в зависимости от температуры испарителя)
      13 *2
    BLU/RED (синий/красный)
    SLC (ЭЛЕКТРОМАГНИТНЫЙ МЕХАНИЗМ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)
    Управляет работой электромагнитного клапана механизма блокировки переключения передач
    При включенном зажигании (положение II), селекторе в положении Park, нажатой педали тормоза и отпущенной педали акселератора: 0 В
      14 *6
    GRN/BLK
    ACT TMP (РЕГУЛЯТОР ТЕМПЕРАТУРЫ КОНДИЦИОНЕРА)
    Определяет сигнал регулятора температуры кондиционера
    При включенном зажигании в положении ON (II): примерно 0,5−4,5 В (в зависимости от регулятора температуры кондиционера)
    15
    GRN/RED (зеленый/красный)
    ELD ( ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD))
    Определяет сигнал ELD
    При включенном зажигании в положении ON (II): примерно 0,1 −4,8 В (в зависимости от электрической нагрузки)

    *2:
    CVT
    *3:
    Система HONDA CVT+7SPEED MODE (7-скоростной режим)
    *4:
    Кроме модели IN
    *6:
    Без отопителя


    Входные и выходные сигналы блока ЕСМ/РСМ на разъема Е (31Р)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    18
    RED (красный)
    АСС (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ ВКЛЮЧЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)
    Управляет работой реле электромагнитной муфты включения кондиционера воздуха
    При включенном компрессоре: примерно 0 В
    При выключенном компрессоре: напряжение аккумулятора
      19 *6
    RED/WHT (красный/белый)
    VCC3 (НАПРЯЖЕНИЕ ДАТЧИКА)
    Показывает напряжение датчика
    При включенном зажигании в положении ON (II): примерно 5 В
    При выключенном зажигании: примерно 0 В
      20 *3
    GRN/BLK
    LED C
    Управляет индикатором переключения
    В 7-СКОРОСТНОМ РЕЖИМЕ:
    • на 2-й, 4-й, 6-й и 7-й передаче: примерно 0,3 В
    • на 1-й, 3-й и 5-й передаче: примерно 5 В
      21 *3
    RED/WHT (красный/белый)
    LED B
    Управляет индикатором переключения
    В 7-СКОРОСТНОМ РЕЖИМЕ:
    • на 1-й, 4-й, 5-й и 7-й: примерно 0,3 В
    • на 4-й, 5-й и 6-й передаче: примерно 5 В
    22
    WHT/BLК (белый/черный)
    BKSW (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
    Определяет сигнал датчика положения педали тормоза
    При отпущенной педали тормоза: примерно 0 В
    При нажатой педали тормоза: напряжение аккумулятора
    23
    RED/WHT (красный/белый)
    K-LINE
    Посылает и принимает сигналы HDS или сканирующего прибора
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    24
    GRN (зеленый)
    MTRTW
    Посылает сигнал температуры охлаждающей жидкости двигателя
    При включенном зажигании в положении ON (II): импульс
    25
    синий/желтый
    VSSOUT (ВЫХОДНОЙ СИГНАЛ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ (VSS))
    Посылает сигнал от датчика скорости автомобиля
    В зависимости от скорости автомобиля: импульсы
    26
    BLU (Синий)
    NEP (ИМПУЛЬС ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ)
    Выдает импульс частоты вращения двигателя
    При работающем двигателе: импульсы
    27
    RED/BLU (красный/синий)
    IMOCD (КОД ИММОБИЛАЙЗЕРА)
    Определяет сигнал иммобилайзера
    28
    BLU/WHT (синий/белый)
    Сигнал включения кондиционера ACS
    Регистрирует сигнал включения кондиционера
    При включенной системе кондиционирования 0 В
    При выключенной системе кондиционирования примерно 5 В
    29
    BRN (коричневый)
    SCS (СЕРВИСНЫЙ ПРОВЕРОЧНЫЙ СИГНАЛ)
    Определяет наличие сервисного проверочного сигнала
    При коротком замыкании сервисного проверочного сигнала между прибором HDS или сканирующим прибором: примерно 0 В
    При разрыве в цепи сервисного проверочного сигнала: примерно 5 В
    30
    RED/BLU (красный/синий)
    WEN (СИГНАЛ РАЗРЕШЕНИЯ ЗАПИСИ)
    Определяет сигнал разрешения записи
    При включенном зажигании в положении ON (II): примерно 0 В
    31
    GRN/ORN
    ССН (световой индикатор неисправности)
    Управляет MIL
    С включенным индикатором MIL: примерно 0 В
    С выключенным индикатором MIL: напряжение аккумулятора

    *3:
    Система HONDA CVT+7SPEED MODE (7-скоростной режим)
    *6:
    Без обогревателя
