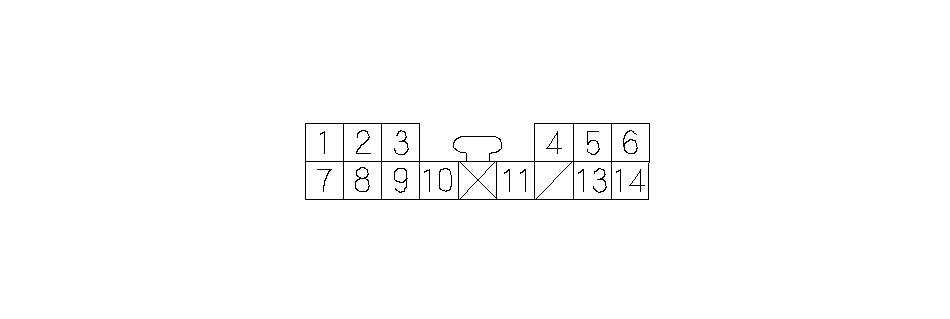

Входные и выходные сигналы блока управления EPS для разъема В (14Р)
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Величина измерения
|
|||
|---|---|---|---|---|---|---|---|
|
Клеммы
|
Условия включения (Ключ зажигания в положении ON (II))
|
Напряжение
|
|||||
|
1
|
BRN (коричневый)
|
Vcc1 (12 В) (общее напряжение 1)
|
Напряжение питания для датчиков момента (12 В)
|
1−GND ("масса")
|
Запустите двигатель
|
Напряжение аккумулятора
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
2
|
RED (красный)
|
Vcc2 (5 В) (общее напряжение 2)
|
Эталонное напряжение для датчиков момента (5 V)
|
2−GND ("масса")
|
Запустите двигатель
|
Около 5 В
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
3
|
BRN (коричневый)
|
SCS (Сигнал проверки)
|
Определяет сигнал от разъема сервисной проверки
|
———
|
———
|
———
|
|
|
4
|
синий/желтый
|
VSP(Сигнал скорости автомобиля)
|
Определяет сигнал скорости автомобиля для датчика скорости или блока ECM/PCM (4 импульса/об)
|
4−GND ("масса")
|
Поднимите автомобиль и покрутите передние колеса
|
Переменное напряжение около 0 В−5 В−0 В−5 В
|
|
|
5
|
GRY (серый)
|
DIAG-H (диагностика-H)
|
Взаимодействует с HDS
|
———
|
———
|
———
|
|
|
6
|
YEL (желтый)
|
IG1 (Система зажигания 1)
|
Источник питания для включения системы
|
6−GND ("масса")
|
Замок зажигания в положении ON (II)
|
Напряжение аккумулятора
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
7
|
GRY/BLU
|
T/SIG (сигнал датчика крутящего момента F/S)
|
Определяет сигнал от датчика момента
|
7−GND ("масса")
|
Запустите двигатель
|
Мгновенно 5 В
|
|
|
8
|
YEL (желтый)
|
VT6 (момент напряжения 6 )
|
Определяет сигнал от датчика момента
|
8−GND ("масса")
|
Запустите двигатель и поверните рулевое колесо
|
Примерно 0 В−5 В
|
|
|
9
|
WHT (белый)
|
T/SGND ("масса" датчика крутящего момента)
|
"Масса" для датчика момента
|
9−GND ("масса")
|
———
|
———
|
|
|
10
|
BLU (Синий)
|
VT3 (момент напряжения 3)
|
Определяет сигнал от датчика момента
|
10−GND ("масса")
|
Запустите двигатель и поверните рулевое колесо
|
Примерно 0 В−5 В
|
|
|
11
|
PNK/BLU
|
RY+ (плюс триггера реле)
|
Управляет реле электродвигателя (реле электродвигателя выключено при появлении неисправностей)
|
11−GND ("масса")
|
Запустите двигатель
|
Напряжение аккумулятора
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
13
|
YEL/RED (желтый/красный)
|
WLP (сигнальная лампа предупреждения)
|
Управляет подсветкой индикатора блока EPS
|
13−GND ("масса")
|
Индикатор блока EPS
|
ON (вкл.)
|
Напряжение аккумулятора
|
|
OFF (выкл.)
|
0 В
|
||||||
|
14
|
BLU (Синий)
|
NEP (импульс двигателя)
|
Определите импульс двигателя
|
14−GND ("масса")
|
Запустите двигатель
|
напряжение аккумуляторной батареи около −0 В
|
|
