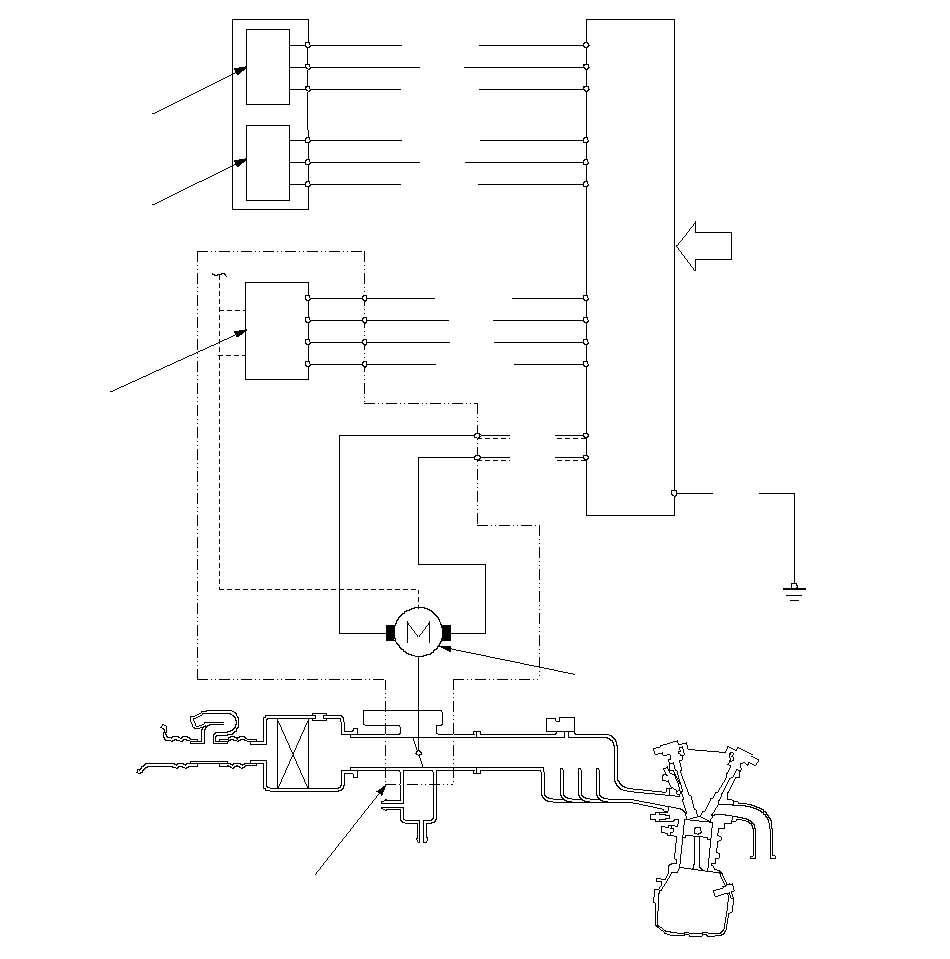

Схема системы электронного управления дроссельной заслонкой

Система электронного управления дроссельной заслонкой состоит из исполнителного элемента перемещения дроссельной заслонки, датчика положения дроссельной заслонки (ТР), датчика положения педали акселератора (АРР), электронного блока управления исполнительным элементом перемещения дроссельной заслонки и компьютера ЕСМ. Данная система обеспечивает электронное управление перемещением дроссельной заслонки.

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
A

BLK

ЕСМ

РАЗЛИЧНЫЕ
ДАТЧИКИ

YEL/GRN

ДАТЧИК ТР
А/В

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

GRN/BLK

BLU/RED

YEL/GRN

GRN/BLK

RED

GRN

YEL

BLU

RED

GRN

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
В

}
