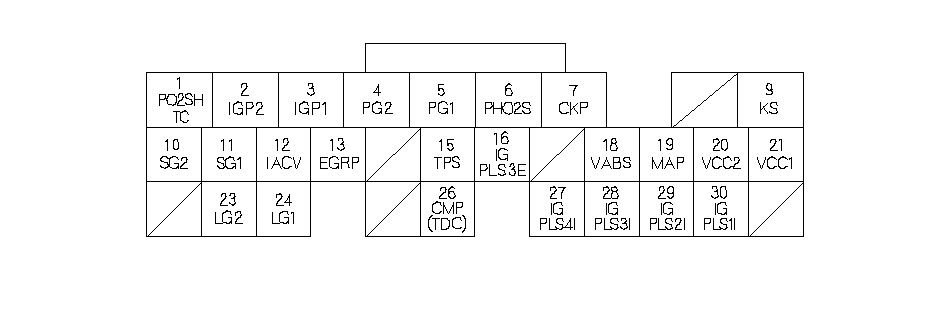

Входы и выходы РСМ на разъеме А (31-контактном)

16

WHT/BLК (белый/черный)

IGPLS3E (импульс задней катушки зажигания № 3)

Управляет катушкой зажигания № 3

При включенном зажигании в положении ON (II): примерно 0 В

При работающем двигателе: импульсы

  18 ^*1

BLU/WHT (синий/белый)

VABS (СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ ОТ ABS)

Входной сигнал скорости от блока управления ABS

В зависимости от скорости автомобиля: импульсы

19

RED/GRN

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)

Определяет сигнал датчика абсолютного давления во впускном коллекторе

При включенном зажигании в положении ON (II): примерно 3 В

На холостом ходу: около 1,0 В (в зависимости от частоты вращения двигателя)

20

YEL/BLU (желтый/синий)

VCC2 (НАПРЯЖЕНИЕ ДАТЧИКА)

Показывает напряжение датчика

При включенном зажигании в положении ON (II): примерно 5 В

При выключенном зажигании: примерно 0 В

21

YEL/RED (желтый/красный)

VCC1 (НАПРЯЖЕНИЕ ДАТЧИКА)

Показывает напряжение датчика

При включенном зажигании в положении ON (II): примерно 5 В

При выключенном зажигании: примерно 0 В

23

BRN/YEL (коричневый/желтый)

LG2 (ЛОГИЧЕСКАЯ МАССА)

Заземление цепи РСМ

Всегда меньше 0,1 В

24

BRN/YEL (коричневый/желтый)

LG1 (ЛОГИЧЕСКАЯ МАССА)

Заземление цепи РСМ

Всегда меньше 0,1 В

26

GRN (зеленый)

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CMP) (ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ (TDC))

Определяет ДАТЧИК CMP (TDC)

При работающем двигателе: импульсы

27

WHT/BLU (белый/синий)

IGPLS4I (импульс передней катушки зажигания № 4)

Управляет передней катушкой зажигания № 4

При включенном зажигании в положении ON (II): примерно 0 В

При работающем двигателе: импульсы

28

WHT/BLК (белый/черный)

IGPLS3I (импульс передней катушки зажигания № 3)

Управляет передней катушкой зажигания № 3

29

WHT/GRN (белый/зеленый)

IGPLS2I (импульс передней катушки зажигания № 2)

Управляет передней катушкой зажигания № 2

30

WHT (белый)

IGPLS1I (импульс катушки зажигания № 1)

Управляет катушкой зажигания № 1
