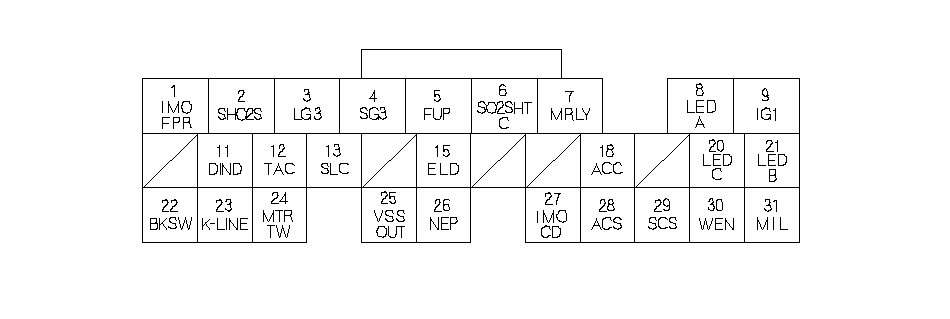

    • Входы и выходы компьютера ЕСМ/РСМ на разъеме E (31-контактном)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    18
    RED (красный)
    АСС (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ ВКЛЮЧЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)
    Управляет работой реле электромагнитной муфты включения кондиционера воздуха
    При включенном компрессоре: примерно 0 В
    При выключенном компрессоре: напряжение аккумулятора
      20 *1
    GRN/BLK (зеленый/черный)
    LED C
    Управляет индикатором переключения
    В 7-скоростном режиме:
    • на 2-ой, 4-ой, 6-ой и 7-ой: примерно 0,3 В
    • на 1-й, 3-й и 5-й: примерно 5 В
      21 *1
    RED/WHT (красный/белый)
    LED B
    Управляет индикатором переключения
    В 7-скоростном режиме:
    • на 1-й, 4-й, 5-й и 7-й: примерно 0,3 В
    • на 4-й, 5-й и 6-й: примерно 5 В
    22
    WHT/BLК (белый/черный)
    BKSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПЕДАЛИ ТОРМОЗА)
    Определяет сигнал концевого выключателя положения педали тормоза
    При отпущенной педали тормоза: примерно 0 В
    При нажатой педали тормоза: напряжение аккумулятора
    23
    RED/WHT (красный/белый)
    K-LINE
    Посылает и принимает сигналы HDS или сканирующего прибора
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    24
    GRN (зеленый)
    MTRTW
    Посылает сигнал температуры охлаждающей жидкости двигателя
    При включенном зажигании в положении ON (II): импульс
    25
    BLU/YEL (синий/желтый)
    VSSOUT (ВЫХОДНОЙ СИГНАЛ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ (VSS))
    Посылает сигнал от датчика скорости автомобиля
    В зависимости от скорости автомобиля: импульсы
    26
    BLU (Синий)
    ТОЧКА ВХОДА В СЕТЬ (ИМПУЛЬС ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ)
    Испускает импульс частоты вращения двигателя
    При работающем двигателе: импульсы
    27
    RED/BLU (красный/синий)
    IMOCD (КОД ИММОБИЛАЙЗЕРА)
    Определяет сигнал иммобилайзера
    28
    BLU/WHT (синий/белый)
    Сигнал включения кондиционера ACS
    Регистрирует сигнал включения кондиционера
    При включенной системе кондиционирования 0 В
    При выключенной системе кондиционирования примерно 5 В
    29
    BRN (коричневый)
    SCS (СЕРВИСНЫЙ ПРОВЕРОЧНЫЙ СИГНАЛ)
    Определяет наличие сервисного проверочного сигнала
    При коротком замыкании сервисного проверочного сигнала между прибором HDS или сканирующим прибором: примерно 0 В
    При разрыве в цепи сервисного проверочного сигнала: примерно 5 В
    30
    RED/BLU (красный/синий)
    WEN (СИГНАЛ РАЗРЕШЕНИЯ ЗАПИСИ)
    Определяет сигнал разрешения записи
    При включенном зажигании в положении ON (II): примерно 0 В
    31
    GRN/ORN (зеленый/оранжевый)
    ССН (световой индикатор неисправности)
    Управляет MIL
    С включенным индикатором MIL: примерно 0 В
    С выключенным индикатором MIL: напряжение аккумулятора

    *1:
    HONDA АКП +7-скоростной режим
