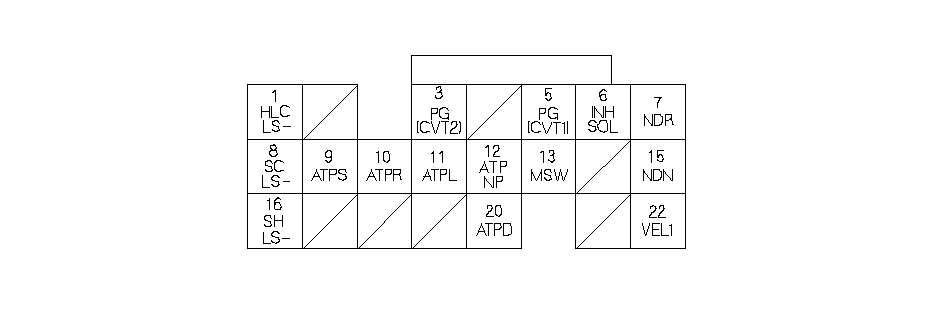

    • Входные и выходные сигналы блока РСМ на разъеме С (22-контактном)

    Сторона проводов клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора равно 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
      1 *3
    PNK/BLK (Розово-черный)
    HLCLS- (КЛАПАН УПРАВЛЕНИЯ ВЕДОМЫМ ШКИВОМ CVT (-))
    Управляет клапаном управления ведомого шкива бесступенчатой трансмиссии
      3 *3
    BRN (коричневый)
    "Масса" питания CVT2
    Заземление цепи РСМ
      5 *3
    BLK (черный)
    "Масса" питания CVT1
    Заземление цепи РСМ
      6 *3
    GRN/BLK (зеленый/черный)
    INHSOL (УПРАВЛЕНИЕ ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ БЛОКИРАТОРА)
    Управляет электромагнитом блокиратора
    Со включенным электромагнитом блокиратора: напряжение аккумулятора
    С выключенным электромагнитом блокиратора: 0 В
      7 *3
    RED/BLU (красный/синий)
    NDR (ДАТЧИК СКОРОСТИ ВЕДУЩЕГО ШКИВА АКП)
    Определяет сигнал датчика частоты вращения ведущего вала АКП
    При включенном зажигании в положении ON (II): 0 В или 5 В
      8 *3
    PNK/BLU (розовый/синий)
    SCLS− (КЛАПАН УПРАВЛЕНИЯ ДАВЛЕНИЕМ СТАРТОВОГО ФРИКЦИОНА CVT НА РАЗЪЕМЕ B)
    Управляет клапаном управления давления стартового фрикциона бесступенчатой трансмиссии
      9 *3
    BLU/WHT (синий/белый)
    ATPS (ПОЛОЖЕНИЕ "S" ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ ТРАНСМИССИИ)
    Управляет сигналом положения "S" переключателя режимов АКП
    В положении S: 0 В
    В любом другом положении: около 5 В или напряжение аккумулятора
      10 *3
    WHT (белый)
    ATPR (ПОЛОЖЕНИЕ "R" РЫЧАГА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ АКП)
    Определяет вход сигнала положения R переключателя режимов АКП
    В положении R: 0 В
    В любом другом положении: примерно 10 В
      11 *3
    BLU (Синий)
    ATPL (ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ПЕРЕДАЧ L)
    Определяет входной сигнал положения L рычага переключения режимов коробки передач
    В положении L: 0 В
    В любом другом положении: примерно 10 В
      12 *3
    LT GRN (светно-зеленый)
    ATPNP (НЕЙТРАЛЬНОЕ/ПАРКОВОЧНОЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ КОРОБКИ ПЕРЕДАЧ)
    Определяет сигнал датчика нейтрального/парковочного положения рычага переключения коробки передач
    В режиме парковки или нейтральном: 0 В
    В любом другом положении: примерно 10 В
      13 *1
    YEL (желтый)
    MSW (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ)
    Определяет сигнал главного выключателя (7-СКОРОСТНОГО РЕЖИМА)
    ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (7-СКОРОСТНОЙ РЕЖИМ) НАЖАТ: 0 В
    ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (7-СКОРОСТНОЙ РЕЖИМ) ОТПУЩЕН: примерно 5 В
      15 *3
    WHT (белый)
    NDN (ДАТЧИК СКОРОСТИ ВЕДОМОГО ШКИВА АКП)
    Определяет сигнал датчика частоты вращения ведомого вала АКП
    При включенном зажигании в положении ON (II): 0 В или 5 В
      16 *3
    GRN/YEL (зеленый/желтый)
    SHLS− (НА КЛАПАНЕ УПРАВЛЕНИЯ ВЕДУЩИМ ШКИВОМ АКП)
    Управляет клапаном управления ведущим шкивом бесступенчатой трансмиссии
    При включенном зажигании в положении ON (II): импульсы
      20 *3
    PNK (Розовый)
    ATPD (ПОЛОЖЕНИЕ D РЫЧАГА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ КОРОБКИ ПЕРЕДАЧ)
    Определяет вход сигнала положения "D" диапазона переключения режимов АКП
    В положении D: примерно 0 В
    В любом другом положении: примерно 5 В
      22 *3
    WHT/RED (белый/красный)
    VEL1 (ДАТЧИК СКОРОСТИ АКП)
    Определяет датчик скорости АКП
    В зависимости от скорости автомобиля: импульсы
    Когда автомобиль остановлен: примерно 0 В или примерно 5 В

    *1:
    HONDA АКП +7-скоростной режим
    *3:
    АКП
