Система PGM-FI
Программируемая система впрыска топлива (PGM-FI) представляет собой распределенную систему впрыска топлива последовательного действия.
Реле электромагнитной муфты включения компрессора кондиционера воздуха (А/С)
Когда блок управления двигателем (ЕСМ) получает команду на включение кондиционера воздуха, он задерживает на некоторое время подачу питания к компрессору кондиционера воздуха и обогащает смесь, чтобы обеспечить плавный переход к работе с включенным кондиционером воздуха.
Система управления генератором
Во время зарядки генератор посылает сигналы на ЕСМ.
Датчик барометрического давления (BARO)
Датчик BARO установлен внутри компьютера ЕСМ. Он преобразует величину атмосферного давления в сигнал напряжения, который корректирует базовую продолжительность процесса впрыска топлива.
Датчик положения распределительного вала (CMP)
Датчик CMP определяет положение цилиндра № 1 в качестве эталонного для управления последовательным впрыскиванием топлива в каждый цилиндр.
Датчик положения коленчатого вала (CKP)
Датчик CKP определяет частоту вращения двигателя, опережение впрыска и момент начала впрыска топлива для каждого цилиндра.

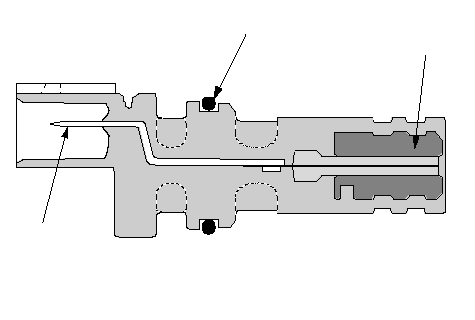

Датчик температуры охлаждающей жидкости (ЕСТ)
Датчик ЕСТ представляет собой резистор, который изменяет свое сопротивление в зависимости от температуры (терморезистор). Сопротивление терморезистора снижается по мере повышения температуры охлаждающей жидкости двигателя.
Интеллектуальная система двойного и последовательного зажигания i-DSI
Блок ECM управляет фазовым прерыванием зажигания между передней и задней свечами зажигания, в соответствии с частотой вращения двигателя и вакуумом во впускном коллекторе.
-
На холостом ходу передняя и задняя свечи зажигания загораются одновременно для увеличения скорости сгорания, что приводит к улучшению потребления топлива.
-
На низкой скорости, в режиме небольшой нагрузки, блок ECM переносит угол опережения зажигания на переднюю свечу зажигания, где температура камеры сгорания относительно низкая, для улучшения потребления топлива.
-
При низкой скорости в режиме высокой нагрузки, опережение угла зажигания переносится на переднюю свечу зажигания и замедляется на задней стороне для улучшения крутящего момента, управляя при этом детонацией двигателя.
-
На высокой скорости и передняя и задняя свечи зажигания загораются одновременно для увеличения скорости сгорания, что приводит к улучшению мощности.
СВЕЧА
ЗАЖИГАНИЯ
СВЕЧА
ЗАЖИГАНИЯ
Управление углом опережения зажигания
Компьютер ЕСМ содержит в своей памяти базовые зависимости угла опережения зажигания при различных частотах вращения двигателя и абсолютного давления. Он также корректирует угол опережения зажигания в зависимости от температуры охлаждающей жидкости.
Момент начала и продолжительность впрыскивания топлива
Компьютер ЕСМ содержит в своей памяти базовые зависимости продолжительности впрыскивания топлива при различных частотах вращения двигателя и давления воздуха во впускном коллекторе. Базовая величина продолжительности впрыскивания топлива, после того, как она считывается из памяти компьютера, далее корректируется в соответствии с сигналами, посылаемыми от различных датчиков, для получения окончательной величины продолжительности впрыскивания.
Отслеживая в течение длительного времени параметры процесса впрыскивания топлива, компьютер ЕСМ определяет неисправности, возникающие в системе впрыскивания топлива в течение длительного времени, и генерирует диагностический код неисправности (DTC).
Датчик температуры впускного воздуха/абсолютного давления коллектора (IAT/MAP)
Датчик IAT представляет собой резистор, который изменяет свое сопротивление в зависимости от температуры (терморезистор). Сопротивление терморезистора снижается по мере повышения температуры воздуха на впуске в двигатель.
Датчик датчик абсолютного давления во впускном коллекторе (МАР) преобразует абсолютное давление воздуха во впускном коллекторе в электрические сигналы, поступающие к компьютер ЕСМ.

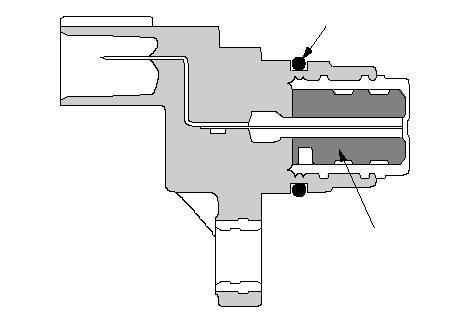

КОЛЬЦО
ДАТЧИКА МАР
Датчик детонации
Система борьбы с детонацией регулирует угол опережения зажигания с целью снижения детонации до минимального уровня.

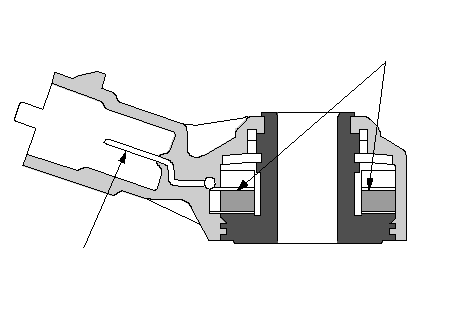

ЭЛЕКТРИЧЕСКИЙ
КЕРАМИЧЕСКИЙ
ДИСК
Первичный подогреваемый кислородный датчик (Primary HO2S)
Первичный датчик HO2S определяет содержание кислорода в выхлопных газах и посылает сигналы на ECM, что соответственно изменяет продолжительность впрыскивания топлива. Для стабилизации своего выходного сигнала датчик имеет встроенный подогреватель. Первичный датчик HO2S установлен в выпускном коллекторе. Контролируя состав горючей смеси при помощи первичного датчика HO2S и вторичного датчика HO2S, можно оценить износ первичного датчика HO2S по времени его ответной реакции. Когда время ответной реакции превышает определенное значение во время устойчивых условий движения, датчик считается изношенным и ECM генерирует DTC.

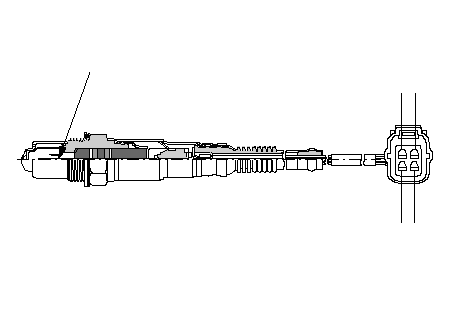

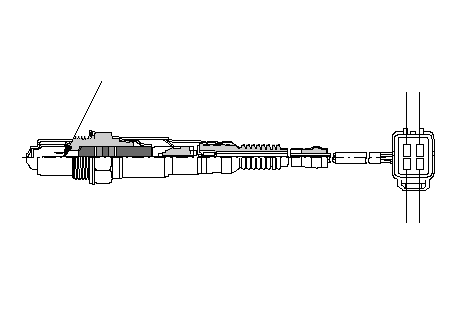

ДАТЧИКА
ОТОПИТЕЛЯ
Вторичный подогреваемый кислородный датчик (Secondary HO2S)
Вторичный кислородный датчик (HO2S) определяет содержание кислорода в отработанных газах на выходе из трехкомпонентного каталитического нейтрализатора (TWC) и посылает сигналы на компьютер ECM, что, соответственно, изменяет продолжительность впрыска топлива. Для стабилизации своего выходного сигнала датчик имеет встроенный подогреватель. Вторичный кислородный датчик (HO2S) устанавливается в TWC.
ДАТЧИКА
ОТОПИТЕЛЯ
Управление запуском
При запуске двигателя, ECM обеспечивает обогащение топлива, увеличивая продолжительность впрыска топлива.
Датчик скорости автомобиля (VSS)
VSS приводится в действие от дифференциала. Он генерирует импульсный сигнал из входящего сигнала в 5 вольт. Количество импульсов в минуту увеличивается/уменьшается пропорционально скорости автомобиля.
