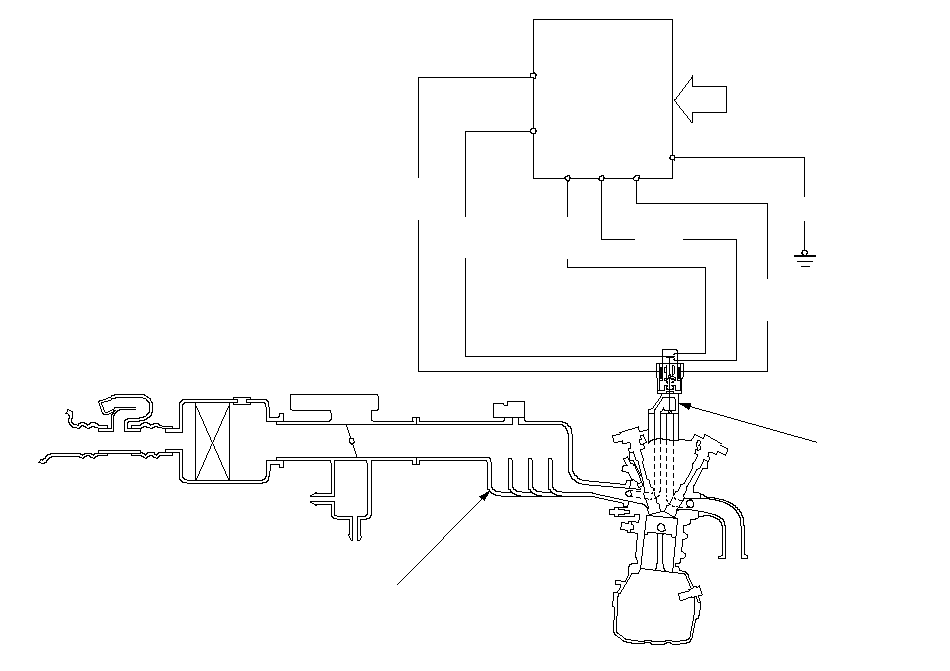

Схема системы рециркуляции отработавших газов (EGR)
Система EGR снижает содержание окислов азота (NOx) в отработавших газах за счет перепуска части отработавших газов через клапан системы EGR и впускной коллектор в камеру сгорания. В память блока ЕСМ занесены зависимости оптимального положения клапана системы EGR для широкого диапазона условий работы двигателя.
Датчик положения клапана системы EGR определяет величину подъема клапана системы EGR и посылает эту информацию на компьютер ЕСМ. Компьютер ЕСМ далее сравнивает это значение с оптимальной величиной подъема, хранящейся в его памяти (на основе сигналов, полученных от других датчиков). При наличии разницы между этими двумя сигналами компьютер ЕСМ прерывает подачу питания к клапану системы EGR.
КОЛЛЕКТОР
ДАТЧИКИ
полоской
BLU
СИСТЕМЫ РЕЦИРКУЛЯЦИИ
ОТРАБОТАННЫХ ГАЗОВ (EGR)
BLK
BLK
RED
