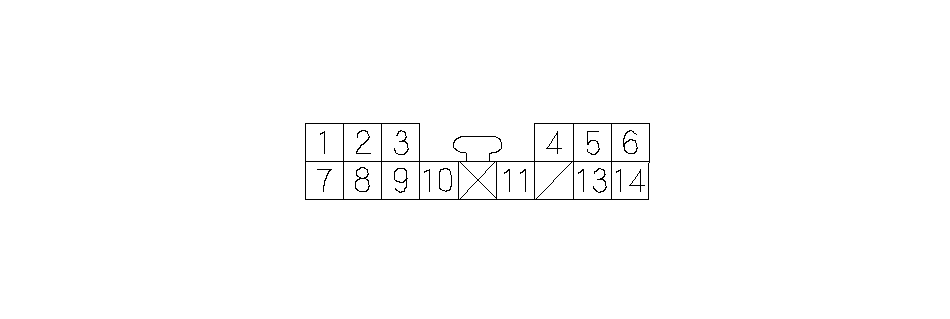

Входы и выходы блока управления EPS для 14-контактного разъема В
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Измеряемая величина
|
|||
|---|---|---|---|---|---|---|---|
|
Клеммы
|
Условия включения Ключ зажигания в положении ON (II)
|
Напряжение
|
|||||
|
1
|
WHT (белый)
|
Vcc(общее напряжение)
|
Напряжение питания для датчиков момента
|
1-"Масса"
|
Ключ зажигания в положении ON (II)
|
Около 9 В
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
2
|
YEL (желтый)
|
V-ref (эталонное напряжение)
|
Эталонное напряжение для датчиков момента
|
2-"Масса"
|
Ключ зажигания в положении ON (II)
|
3,3 В
|
|
|
3
|
PNK/BLU (розовый/синий)
|
RY+(плюс триггера реле)
|
Управляет реле электродвигателя (реле электродвигателя выключено при появлении неисправностей)
|
3-"Масса"
|
Запустите двигатель
|
Напряжение аккумулятора
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
4
|
BLU/YEL (синий/желтый)
|
VSP(Импульсный сигнал скорости автомобиля)
|
Определяет сигнал скорости автомобиля для датчика скорости или блока ECM/PCM (4 импульса/об)
|
4-"Масса"
|
Поднимите автомобиль и прокрутите передние колеса
|
Переменное напряжение около 0 В−5 В−0 В−5 В
|
|
|
5
|
BLU (Синий)
|
NEP (импульс двигателя)
|
Определите импульс двигателя
|
5-"Масса"
|
Запустите двигатель
|
напряжение аккумуляторной батареи около 0 В−
|
|
|
6
|
YEL (желтый)
|
IG1 (Система зажигания 1)
|
Источник питания для включения системы
|
6-"Масса"
|
Ключ зажигания в положении ON (II)
|
Напряжение аккумулятора
|
|
|
Зажигание выключено (положение OFF)
|
0 В
|
||||||
|
7
|
GRY/BLU (серый/синий)
|
SG (уплотненная "масса")
|
"Масса" для уплотненной линии
|
7-"Масса"
|
———
|
———
|
|
|
8
|
BRN (коричневый)
|
SE(заземление датчика)
|
"Масса" для датчика момента
|
8-"Масса"
|
———
|
———
|
|
|
9
|
RED (красный)
|
Sub(дополнительное напряжение)
|
Определяет сигнал датчика момента
|
9-"Масса"
|
Запустите двигатель и поверните рулевое колесо
|
Около 0,5 В↔4,5 В
|
|
|
10
|
BLU (Синий)
|
Main(главное напряжение)
|
Определяет сигнал от датчика момента
|
10-"Масса"
|
|||
|
11
|
BRN (коричневый)
|
SCS (Сигнал проверки)
|
Определяет сигнал от разъема проверки функционирования
|
———
|
———
|
———
|
|
|
13
|
YEL/RED (желтый/красный)
|
WLP (лампа предупреждения)
|
Управляет подсветкой индикатора блока EPS
|
13-"Масса"
|
Индикатор блока EPS
|
ON (вкл.)
|
Напряжение аккумулятора
|
|
OFF (выкл.)
|
0 В
|
||||||
|
14
|
GRY (серый)
|
DIAG-H(диагностика-H)
|
Связывается с диагностирующим прибором Honda PGM-Tester
|
———
|
———
|
———
|
|
