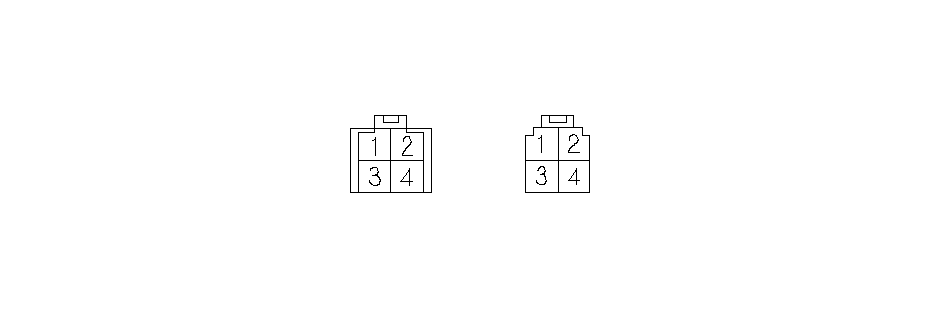

Входные и выходные сигналы EPS на разъеме А (2-контактном)
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Измеряемая величина
|
||
|---|---|---|---|---|---|---|
|
Клеммы
|
Условия включения Ключ зажигания в положении ON (II)
|
Напряжение
|
||||
|
1
|
RED (красный)
|
M + (плюс электродвигателя)
|
Питает электродвигатель исполнительного механизма
|
1-"Масса"
|
———
|
———
|
|
2
|
WHT/BLU (белый/синий)
|
+В("Плюс" аккумуляторной батареи)
|
Источник питания для электродвигателя исполнительного механизма
|
2-"Масса"
|
Каждый раз
|
Напряжение аккумулятора
|
|
3
|
GRN (зеленый)
|
M − (Минус электродвигателя)
|
Питает электродвигатель исполнительного механизма
|
3-"Масса"
|
———
|
———
|
|
4
|
BLK (черный)
|
GND("Масса" силового кабеля)
|
"Масса" электродвигателя исполнительного механизма
|
4-"Масса"
|
———
|
———
|
