Система электронного управления

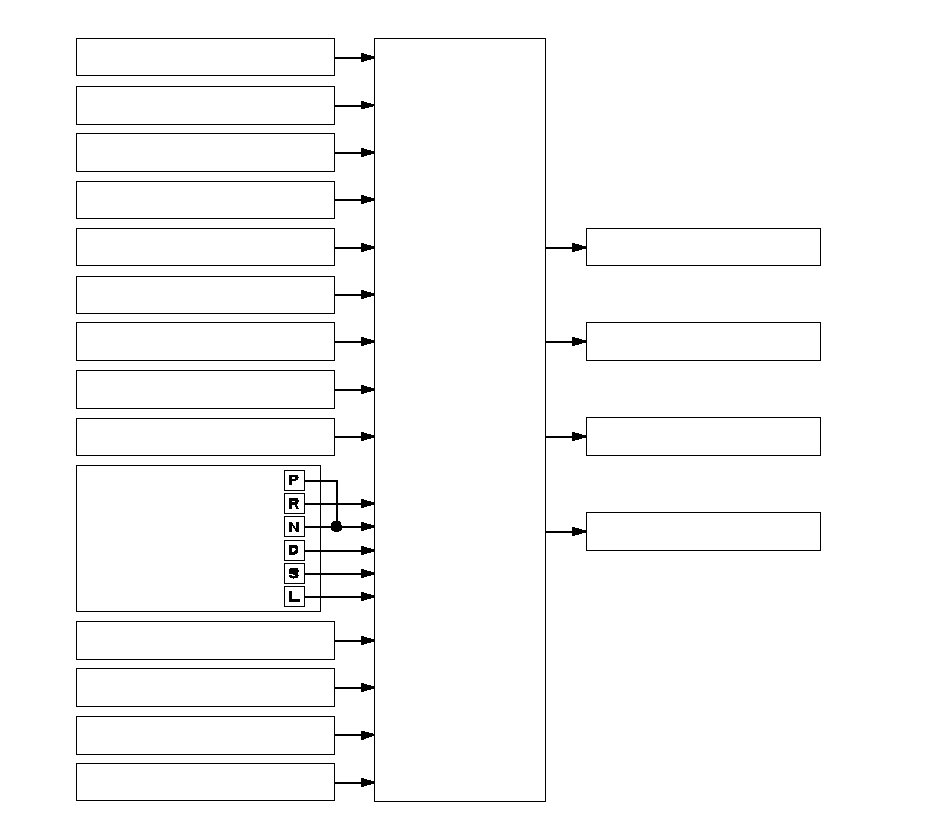

Функциональная схема

Электронная система управления состоит из модуля управления трансмиссией (PCM), датчиков и электромагнитных клапанов. Переключение передач контролируется электронно для комфортного движения в любых условиях.

Блок PCM получает сигналы от датчиков, выключателей и других контрольных приборов, обрабатывает эти данные и генерирует выходные сигналы, управляющие системами двигателя и бесступенчатой трансмиссии. Система управления бесступенчатой трансмиссией включает в себя управление переключения/управление давлением шкива, 7-скоростной режим, управление давлением стартового фрикциона, управление блокиратором заднего хода, а также логическое управление, и хранится в блоке PCM. PCM приводит в действие электромагнитные клапаны, чтобы управлять передаточным отношением шкивов переключения трансмиссии.

PCM

Система управления CVT

Сигнал датчика положения
дроссельной заслонки

Сигнал датчика положения
коленчатого вала

Сигнал датчика
абсолютного давления в коллекторе

Сигнал датчика температуры
охлаждающей жидкости двигателя

Сигнал датчика температуры
впускного воздуха

Сигнал датчика скорости вращения ведущего шкива
CVT

Сигнал датчика скорости вращения вала
бесступенчатой коробки передач

Электронный блок управления ABS

Сигнал переключателя
режимов автоматической
трансмиссии

Сигнал датчика положения
педали тормоза

Разъем информационной связи
(передачи данных)

Управление переключением/
управление давлением шкивов

Управление давлением стартового
фрикциона (запуска)

Управление индикатором положения
передачи АКП

Сигнал датчика скорости вращения ведомого шкива
CVT

Сигнал главного выключателя
(7-скоростного режима)

Сигнал переключателя на руле

Управление 7-скоростным режимом

}

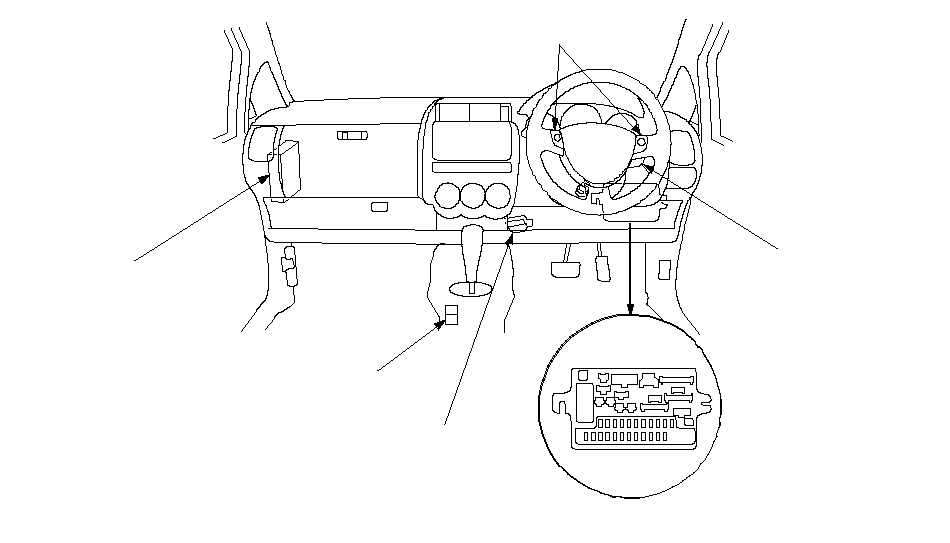

Раположение элементов электронной системы управления

ПРИМЕЧАНИЕ: На рисунке показана модель автомобиля с ЛРК; модель автомобиля с ПРК симметрична.

МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
МЕХАНИЗМА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

РАЗЪЕМ ПЕРЕДАЧИ
ДАННЫХ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕ

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
(7-СКОРОСТНОГО РЕЖИМА)

}

ПРИМЕЧАНИЕ: На рисунке показана модель с ПРК, модель с ЛРК аналогична.

КОРОБКА ПЕРЕДАЧ
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ

БЛОК УПРАВЛЕНИЯ
ABS

ЭЛЕКТРОМАГНИТ
БЛОКИРАТОРА

ДАТЧИК СКОРОСТИ
ВЕДУЩЕГО ШКИВА CVT

КЛАПАН УПРАВЛЕНИЯ ДАВЛЕНИЕМ
СТАРТОВОГО ФРИКЦИОНА CVT

КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ВЕДОМОГО ШКИВА CVT

ДАТЧИК СКОРОСТИ
ВЕДОМОГО ШКИВА CVT

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВАЛА БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

КЛАПАН УПРАВЛЕНИЯ
ВЕДУЩИМ ШКИВОМ CVT

}
