Поток мощности (Продолжение)

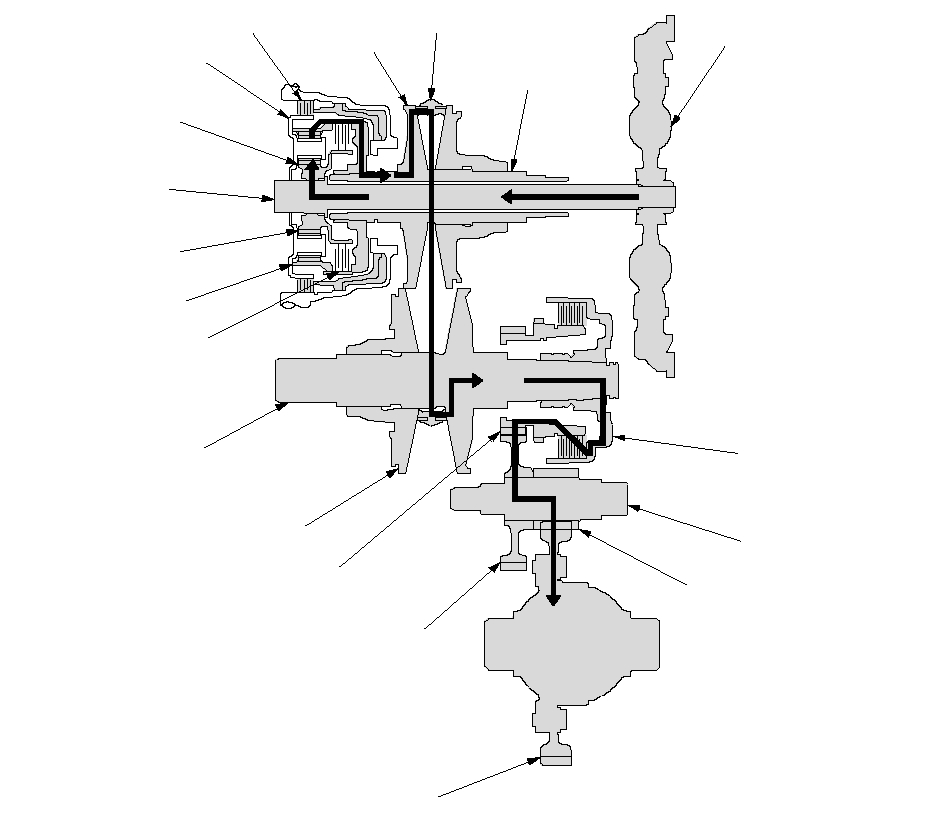

Положение R (задний ход)

Отпускается передний фрикцион.
Включается тормоз заднего хода.
Включается стартовый фрикцион.
Гидравлическое давление подается на тормоз заднего хода и стартовый фрикцион, и водило блокируется тормозом заднего хода.
Солнечная шестерня управляет вращением сателлитов, а сателлиты управляют вращением кольцевой шестерни в направлении, противоположном вращению солнечной шестерни.
Кольцевая шестерня вращает вал ведущего шкива через барабан переднего сцепления, и вал ведущего шкива вращает вал ведомого шкива, соединенного с ним стальным ремнем.
Вал ведомого шкива вращает вторичную ведущую шестерню через стартовый фрикцион.
Мощность передается на вторичную ведомую шестерню и ведущую шестерню главной передачи, которая, в свою очередь, вращает ведомую шестерню главной передачи.

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

СТАЛЬНОЙ ПОЯС

ВЕДУЩИЙ
ШКИВ

ТОРМОЗ РЕВЕРСА

ПЛАНЕТАРНЫЙ НОСИТЕЛЬ

ПЛАНЕТАРНАЯ
ЗУБЧАТАЯ ШЕСТЕРНЯ

ВЕДУЩИЙ ВАЛ

СОЛНЕЧНАЯ ШЕСТЕРНЯ

ЗУБЧАТЫЙ ВЕНЕЦ

ПЕРЕДНИЙ ФРИКЦИОН

ВАЛ ВЕДОМОГО ШКИВА

ВЕДОМЫЙ ШКИВ

ВТОРИЧНАЯ ВЕДУЩАЯ ШЕСТЕРНЯ

ВТОРИЧНАЯ ВЕДОМАЯ ШЕСТЕРНЯ

ВЕДУЩАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ГЛАВНЫЙ ВЕДУЩИЙ ВАЛ

ФРИКЦИОН ЗАПУСКА

МАХОВИК

ВАЛ ВЕДУЩЕГО
ШКИВА

}
