Поток мощности

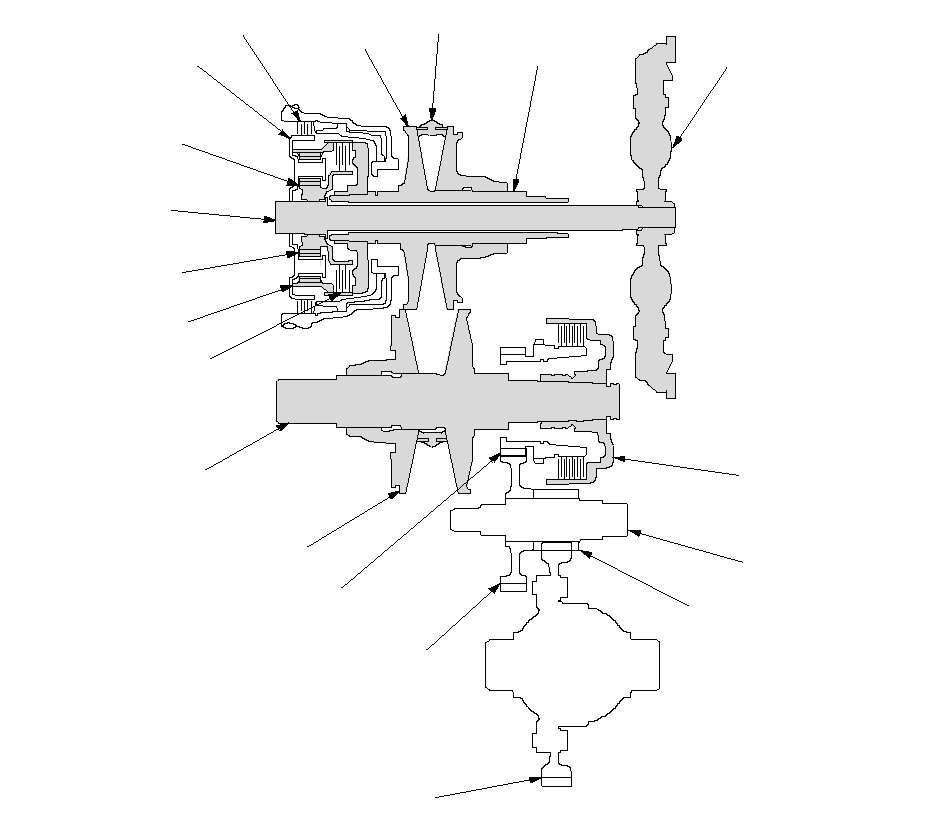

Положение рычага селектора P

Гидравлическое давление не подается на стартовый фрикцион, передний фрикцион и тормоз заднего хода. Мощность не передается на вторичную ведущую шестерню. Вторичная ведущая шестерня заблокирована собачкой блокировки, блокируя парковочную шестерню.

Положение рычага селектора N

Мощность двигателя передается с маховика, управляя ведущим валом, но гидравлическое давление не подается на передний фрикцион и тормоз заднего хода. Мощность не передается на вал ведущего шкива. Гидравлическое давление не подается к стартовому фрикциону.

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

СТАЛЬНОЙ ПОЯС

ВЕДУЩИЙ
ШКИВ

ТОРМОЗ РЕВЕРСА

ПЛАНЕТАРНЫЙ НОСИТЕЛЬ

ПЛАНЕТАРНАЯ
ЗУБЧАТАЯ ШЕСТЕРНЯ

ВЕДУЩИЙ ВАЛ

СОЛНЕЧНАЯ ШЕСТЕРНЯ

ЗУБЧАТЫЙ ВЕНЕЦ

ПЕРЕДНИЙ ФРИКЦИОН

ВАЛ ВЕДОМОГО ШКИВА

ВЕДОМЫЙ ШКИВ

ВТОРИЧНАЯ ВЕДУЩАЯ ШЕСТЕРНЯ

ВТОРИЧНАЯ ВЕДОМАЯ ШЕСТЕРНЯ

ВЕДУЩАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ГЛАВНЫЙ ВЕДУЩИЙ ВАЛ

ФРИКЦИОН ЗАПУСКА

МАХОВИК

ВАЛ ВЕДУЩЕГО
ШКИВА

}

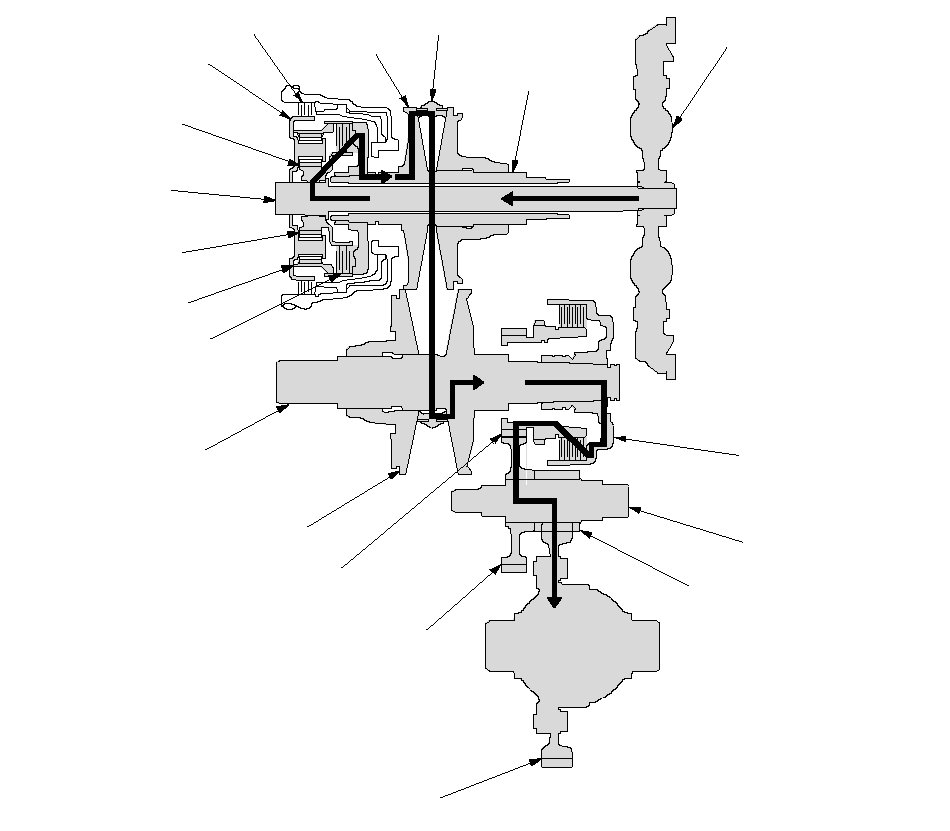

Положения D, S и L (движение вперед)

Включается передний фрикцион.
Отпускается тормоз заднего хода.
Включается стартовый фрикцион.
Гидравлическое давление подается на передний фрикцион и стартовый фрикцион, и солнечная шестерня вращает передний фрикцион.
Передний фрикцион вращает вал ведущего шкива, который вращает вал ведомого шкива, соединенного с ним стальным ремнем.
Вал ведомого шкива вращает вторичную ведущую шестерню через стартовый фрикцион.
Мощность передается на вторичную ведомую шестерню и ведущую шестерню главной передачи, которая, в свою очередь, вращает ведомую шестерню главной передачи.
