    • Гидравлический поток (Продолжение)


    Положение D при средней скорости

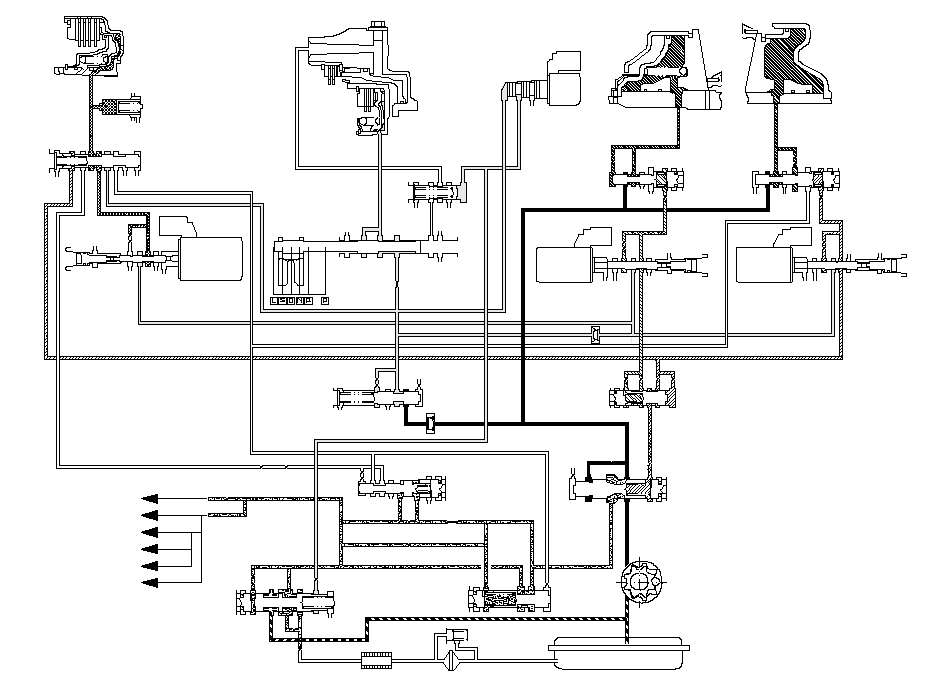

    Когда скорость автомобиля достигает предписанного значения, клапан управления изменением скорости CVT и клапан управления давлением шкива CVT активизируются блоком PCM. Клапан управления изменением скорости CVT регулирует давление DRC, а клапан управления давлением шкива CVT регулирует давление DNC, чтобы обеспечить одинаковую величину гидравлического давления на шкивах. Ведущий и ведомый шкивы получают одинаковую величину давления и создают одинаковый диаметр на стальном ремне. В это время передаточное отношение шкивов посередине. Гидравлическое давление остается, чтобы применить передний и стартовый фрикционы.
