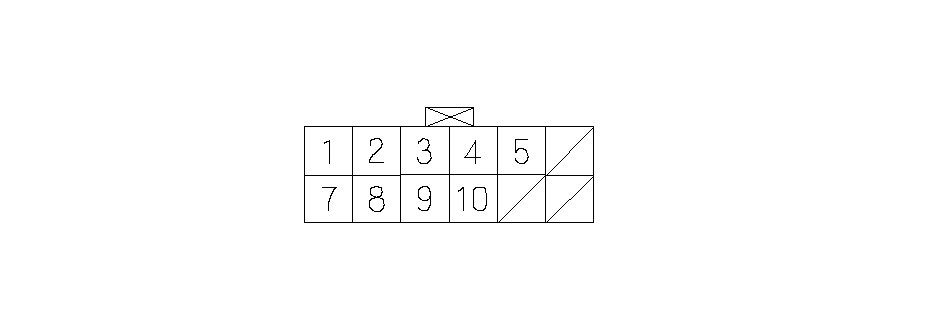

Входные и выходные сигналы на 12Р разъеме блока AVN.
|
Номер клеммы
|
Цвет провода
|
Клемма
|
Наименование клеммы
|
Описание
|
|---|---|---|---|---|
|
1
|
WHT/RED
|
+B
|
+В питание
|
Постоянный источник питания
|
|
2
|
YEL/RED
|
ACC
|
Аксессуары
|
Источник питания для дополнительного оборудования
|
|
3
|
WHT/BLU
|
CHG
|
Нагрузка
|
Сигнал запуска двигателя
|
|
4
|
BLK
|
GND
|
"Масса"
|
Заземление цепи блока AVN
|
|
5
|
RED/BLK
|
ILL (+)
|
Положительный провод подсветки
|
Источник питания для приборов освещения
|
|
7
|
GRN/BLK (Зелено-черный)
|
BACK LT
|
Свет заднего хода
|
Сигнал селектора АКП в положении "R"
|
|
8
|
BLU/YEL
|
VSP
|
Пульсирующий сигнал скорости
|
Пульсирующий сигнал скорости автомобиля
|
|
9
|
GRN/RED
|
DIAG (+)
|
Положительный сигнал диагностики
|
Сигнал принудительного включения дисплея
|
|
10
|
GRN/YEL
|
DIAG (−)
|
Отрицательный сигнал диагностики
|
Сигнал принудительного включения дисплея
|
