Датчики угловой скорости вращения колес

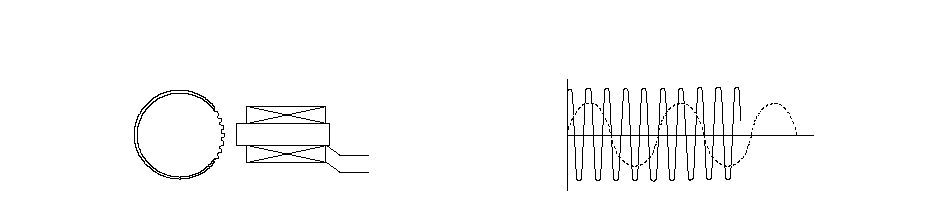

Тип датчиков: индуктивные бесконтактные. По мере вращения зубчиков шестерни мимо магнитной катушки датчика колеса, генерируется АС ток. Частота АС тока меняется в соответствии со скоростью вращения колеса. Блок управления ABS определяет частоту сигнала датчика колес и таким образом определяет скорость колеса.
Временная диаграмма изменения скорости колеса при торможении и работы клапанов ABS
КЛАПАН
КЛАПАН
Когда угловая скорость вращения колеса резко снижается в начале торможения, сразу открывается выпускной клапан. В результате его открытия снижается давления в гидравлическом контуре. В этот момент включается электродвигатель гидронасоса. Как только восстановится угловая скорость вращения колеса, открывается впускной клапан. Это приводит к росту давления томозной жидкости в контуре.
