Свойства
Во время торможения автомобиля на скорости, возможно блокирование колес до того как автомобиль полностью остановится. В случае блокировки передних колес при торможении теряется управляемость автомобиля, а в случае блокировки задних колес теряется курсовая устойчивость автомобиля, появляется возможность заноса. ABS выполняет функции регулирования тормозных сил, для того, чтобы добиться оптимального скольжения колес. При этом достигается наибольший коэффициент сцепления колеса и обеспечивается эффективное торможение.
В электронный блок ABS поступает информация от датчиков скорости автомобиля и угловой скорости вращения колёс. Далее электронный блок ABS управляет давлением тормозной жидкости, поступающей к тормозным механизмам и, таким образом, поддерживает оптимальное скольжение колес.

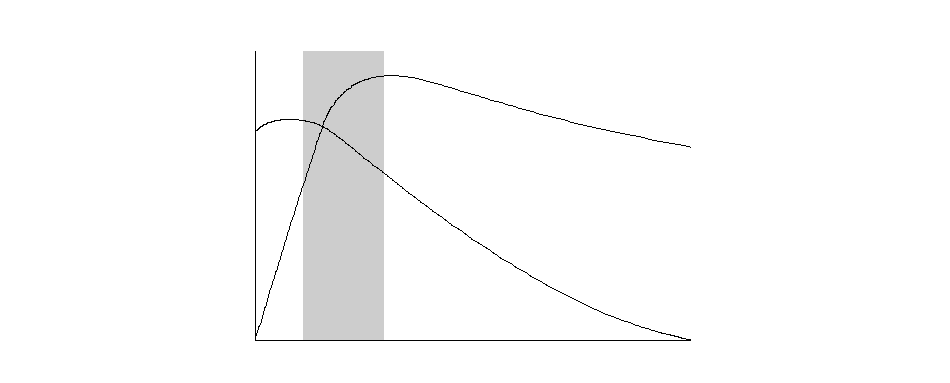

Коэффициент сцепления шины с дорожным покрытием
ТРЕНИЯ
ВРАЩЕНИЯ
НАПРАВЛЕНИЕ
НАПРАВЛЕНИЯ
ПОВОРОТА
|

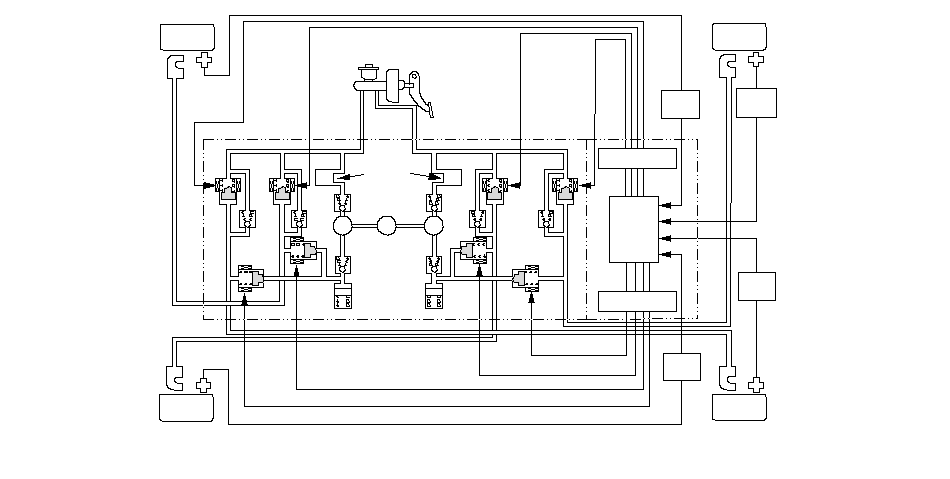

ЭЛЕМЕНТЫ СИСТЕМЫ
|
ОСНОВНАЯ ФУНКЦИЯ
|
|
|---|---|---|
|
Датчик скорости вращения колеса
|
Датчик угловой скорости колеса передает в электронный блок ABS информацию об угловой скорости вращения колес.
|
|
|
Узел управления модулятором давления
|
Блок управления ABS
|
Электронный блок управления обрабатывает сигналы датчиков угловой скорости колес, затем формирует сигнал управления блоком клапанов ABS.
|
|
Узел модулятора
|
Сигнал управления от электронного блока ABS поступает к блоку уклапанов ABS, который осуществляет регулирование давления тормозной жидкости, поступающей к колесным тормозным механизмам, в импульсном режиме.
|
|
|
Реле включения электродвигателя (расположено внутри электронного блока ABS)
|
Реле обеспечивает питание электродвигателя гидронасоса ABS
|
|
|
Аварийное реле ABS (расположено внутри электронного блока ABS)
|
Аварийное реле обеспечивает отключение электромагнитных клапанов в случае возникновения неисправности системы ABS.
|
|
ДАТЧИКА
КОЛЕС
ЭЛЕКТРОМАГНИТНЫМ
КЛАПАНОМ
ДАТЧИКА
КОЛЕС
КОЛЕС
NC: Обычно закрыто
ДАТЧИКА
КОЛЕС
ДАТЧИКА
КОЛЕС
КОЛЕС
УПРАВЛЕНИЯ
ABS
ЭЛЕКТРОМАГНИТНЫМ
КЛАПАНОМ
ДЕМПФЕР
КОЛЕС
КОЛЕС
МОДУЛЯТОРА
МОДУЛЯТОРА ABS
