  • Входы и выходы 25Р разъема блока управления ABS

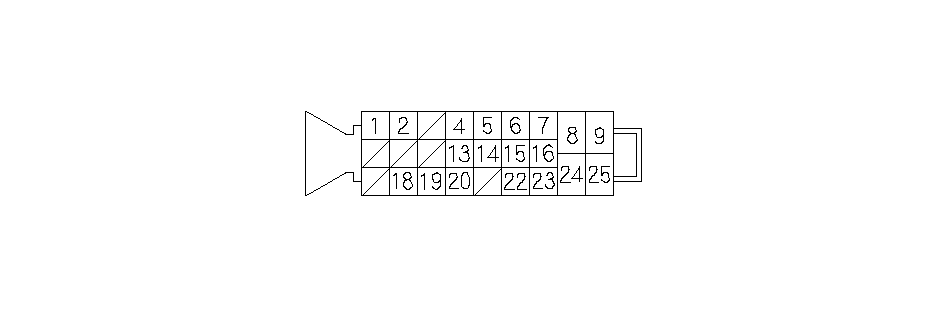

    Сторона проводов клемм-выходов

    }
    Номер клеммы
    Цвет провода
    Символ клеммы (Наименование)
    Описание
    Измерения, проводимые во время диагностики (для этого потребуется отсоединить 25Р разъем от электронного блока ABS)
    Клеммы
    Условия
    Напряжение
    1
    BRN/WHT
    FL−GND
    Передача сигнала датчика угловой скорости левого переднего колеса
    ———
    ———
    ———
    2
    BLU/ORN
    FL + B
    4
    YEL
    IG1
    Питание для включения системы
    4−GND
    Ключ зажигания в положении "ON" (II)
    Напряжение аккумуляторной батареи
    5
    GRY/RED
    RL − GND
    Передача сигнала датчика угловой скорости левого заднего колеса
    ———
    ———
    ———
    6
    YEL/RED
    RL + B
    7
    BLU/RED
    WALP
    Используется для управления визуальным сигнализатором неисправности ABS
    7 −GND
    Индикатор ABS (Ключ зажигания в положении ON (II))
    ON
    Около 6 В
    OFF
    Ниже 0,3 В
    8
    BLK
    GND1
    "Масса"
    ———
    ———
    ———
    9
    WHT/GRN
    FSR +B
    Источник питания для реле бесперебойного режима ABS
    9−GND
    Каждый раз
    Напряжение аккумулятора
    13
    GRY
    DLC
    Связывается с диагностирующим прибором Honda PGM
    ———
    ———
    ———
    14
    BRN
    SCS
    Используется для индикации или очистки DTC
    ———
    ———
    ———
    15
    BLU/WHT
    VABS
    Подает сигнал скорости вращения колес
    ———
    ———
    ———
    16
    BRN/YEL
    EBD
    Используется для управления визуальным сигнализатором неисправности тормозной системы
    16 −GND
    Стояночный тормоз
    ON
    Ниже 0,3 В
    OFF
    Напряжение аккумулятора

    Номер клеммы
    Цвет провода
    Символ клеммы (Наименование)
    Описание
    Измерения (Отсоедините 25Р разъем блока управления ABS)
    Клеммы
    Условия
    Напряжение
    18
    WHT/BLK
    STOP
    Передача сигнала выключателя сигнала торможения
    18GND ("масса")
    Педаль тормоза
    Нажата
    Напряжение аккумулятора
    Отпущена
    Ниже 0,3 В
    19
    BLU
    FR − GND
    Определяет сигнал датчика скорости вращения правого переднего колеса
    ———
    ———
    ———
    20
    GRN/BLK
    FR +B
    22
    GRN/YEL
    RR +B
    Определяет сигнал датчика скорости вращения правого переднего колеса
    ———
    ———
    ———
    23
    BLU/YEL
    RR − GND
    24
    BLK
    GND2
    "Масса"
    ———
    ———
    ———
    25
    WHT/RED
    MR +B
    Напряжение питания реле включения электродвигателя
    25GND ("масса")
    Каждый раз
    Напряжение аккумулятора
