Перечень предохранителей для компонентов
Применимость для следующих годов выпуска и кузовов: 2007, GE5

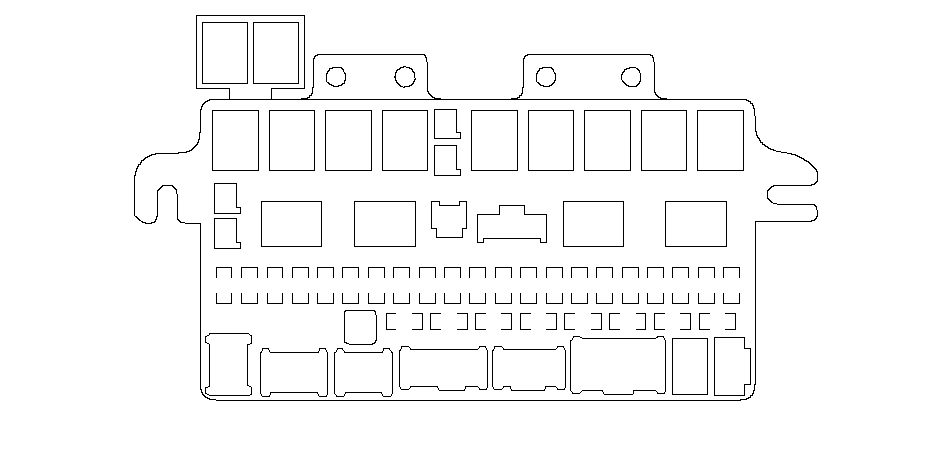

Блок реле и предохранителей под панелью приборов
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые элементы или цепи
|
|---|---|---|---|
|
1
|
10 A
|
YEL (желтый)
|
Фонарь заднего хода:
|
|
2
|
15 A
|
BLK/RED (черный/красный)
|
Катушка зажигания (задняя)
|
|
3
|
7,5 A
|
YEL (желтый)
|
Клапан продувки бачка адсорбера EVAP, панель приборов, Первичный датчик HO2S, Вторичный датчик HO2S, датчик скорости автомобиля, блок индикаторов топлива
|
|
4
|
10 A
|
YEL/BLK
|
Цепь указателя поворота/аварийного сигнала (встроен в панель приборов)
|
|
5
|
7,5 A
|
BLK/RED (черный/красный)
|
ЕСМ
|
|
6
|
20 A
|
GRN/BLK
|
Блок управления прерывистым режимом стеклоочистителя (встроен в переключатель стеклоочистителя/омывателя), электродвигатель омывателя заднего стекла, электродвигатель омывателя лобового стекла, электродвигатель омывателя лобового стекла
|
|
7
|
15 A
|
WHT (белый)
|
Реле насоса вспомогательной топливной системы, электромагнит вспомогательной топливной системы, насос вспомогательной топливной системы
|
|
8
|
———
|
———
|
Не используется
|
|
9
|
20 A
|
BLK/ORN
|
Обогреватель заднего стекла (через переключатель обогревателя заднего стекла)
|
|
10
|
7,5 A
|
BLK/YEL (черный/желтый)
|
Реле муфты сцепления компрессора кондиционера, переключатель кондиционера, реле электродвигателя отопителя, реле вентилятора конденсатора, панель управления обогревателем, реле обогревателя электрозеркал, электропривод зеркал, реле вентилятора радиатора
|
|
Гнездо блока предохранителей/реле
|
Резервный разъем
|
||
|
11
|
15 A
|
BLK/YEL (черный/желтый)
|
ECM, топливный насос, Блок дополнительной системы безопасности SRS (VA)
|
|
12
|
10 A
|
GRN (зеленый)
|
Блок управления стеклоподъемниками (встроен в главный выключатель стеклоподъемников), электродвигатель очистителя заднего стекла.
|
|
Гнездо блока предохранителей/реле
|
Реле электростеклоподъемника
|
||
|
13
|
10 A
|
PNK (Розовый)
|
Блок SRS (VB)
|
|
14
|
15 A
|
WHT/BLК (белый/черный)
|
Датчик CKP, датчик TDC, ЕСМ, инжекторы, клапан IAC, Главное реле 1 системы впрыска топлива PGM-FI, Главное реле 2 системы впрыска топлива PGM-FI
|
|
15
|
20 A
|
YEL/RED (желтый/красный)
|
Электропривод стеклоподъемника задней левой двери (через выключатель стеклоподъемников)
|
|
16
|
20 A
|
YEL/BLU (желтый/синий)
|
Двигатель электропривода стеклоподъемника задней правой двери (через выключатель стеклоподъемников)
|
|
17
|
20 A
|
GRN/BLK
|
Электропривод стеклоподъемника двери переднего пассажира (через выключатель стеклоподъемника)
|
|
18
|
———
|
———
|
Не используется
|
|
19
|
———
|
———
|
Не используется
|
|
20
|
———
|
———
|
Не используется
|
|
21
|
———
|
———
|
Не используется
|
|
22
|
———
|
———
|
Не используется
|
|
23
|
———
|
———
|
Не используется
|
|
24
|
15 A
|
BLK/WHT (черный/белый)
|
Катушка зажигания (передняя)
|
|
25
|
7,5 A
|
YEL (желтый)
|
Блок управления-модулятор ABS (IG1)
|
|
26
|
7,5 A
|
YEL/RED (желтый/красный)
|
Аудиосистема.
|
|
Гнездо блока предохранителей/реле
|
Резервный разъем
|
||
|
27
|
15 A
|
YEL/GRN (желтый/зеленый)
|
Гнездо питания аксессуаров, прикуриватель
|
|
28
|
20 A
|
WHT (белый)
|
Исполнительный механизм замков дверей, исполнительный механизм двери багажного отделения
|
|
29
|
20 A
|
GRN/WHT (зеленый/белый)
|
Привод стеклоподъемника окна водителя (через главный выключатель стеклоподъемников)
|
