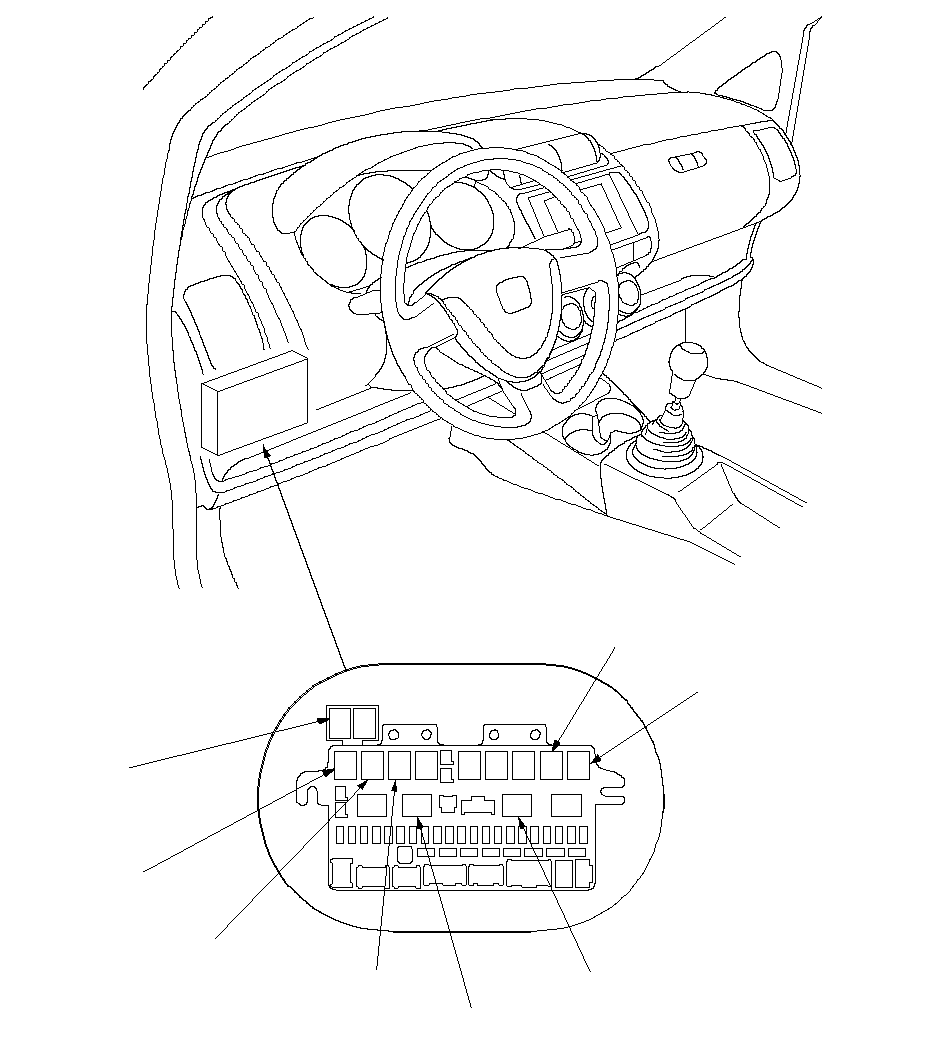

    • Расположение реле и блока управления - Панель управления 1/3

    Применимость для следующих годов выпуска и кузовов: 2007, GE5

    ГЛАВНОЕ РЕЛЕ 1
    СИСТЕМЫ PGM-FI

    ГЛАВНОЕ РЕЛЕ 2
    СИСТЕМЫ PGM-FI

    РЕЛЕ
    ЗАДНИХ
    ФОНАРЕЙ

    РЕЛЕ НАСОСА ВСПОМОГАТЕЛЬНОЙ
    СИСТЕМЫ ПОДАЧИ ТОПЛИВА

    РЕЛЕ РАЗБЛОКИРОВКИ
    ЭЛЕКТРИЧЕСКОЙ ДВЕРИ

    РЕЛЕ БЛОКИРОВКИ
    ЭЛЕКТРИЧЕСКОЙ ДВЕРИ

    РЕЛЕ
    СТЕКЛОПОДЪЕМНИКА

    РЕЛЕ
    ЭЛЕКТРОПРИВОДА ОБОГРЕВАТЕЛЯ САЛОНА

    }
