Руководство по обслуживанию и ремонту Honda Jazz/Fit
1 поколения

Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

  • Расположение электропроводки топливной системы и системы выпуска отработанных газов

    Применимость для следующих годов выпуска и кузовов: 2007, GE5


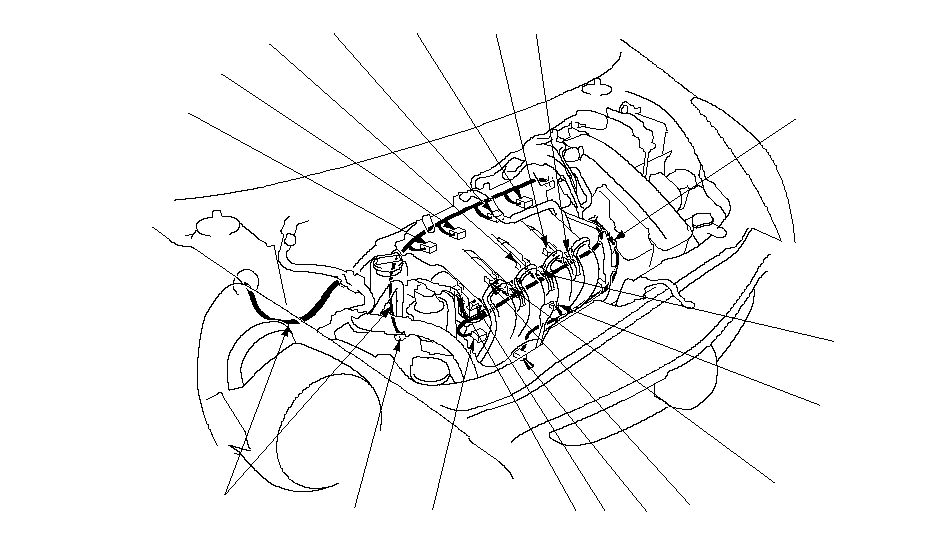

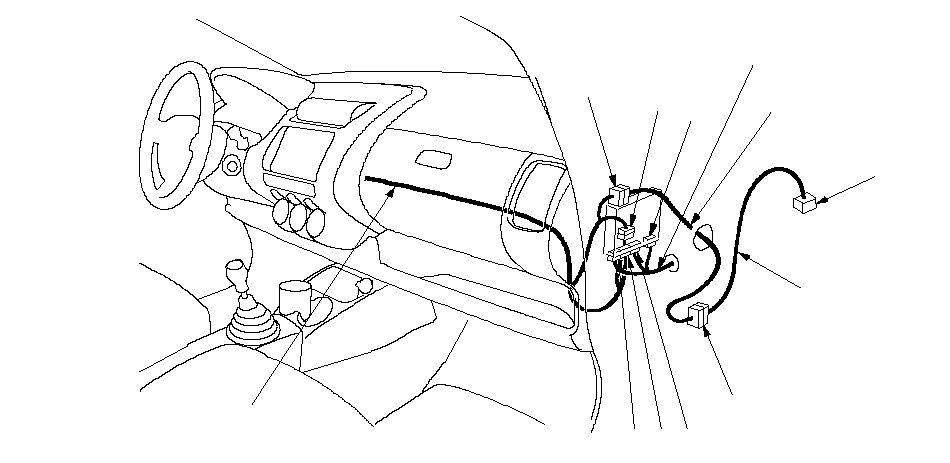

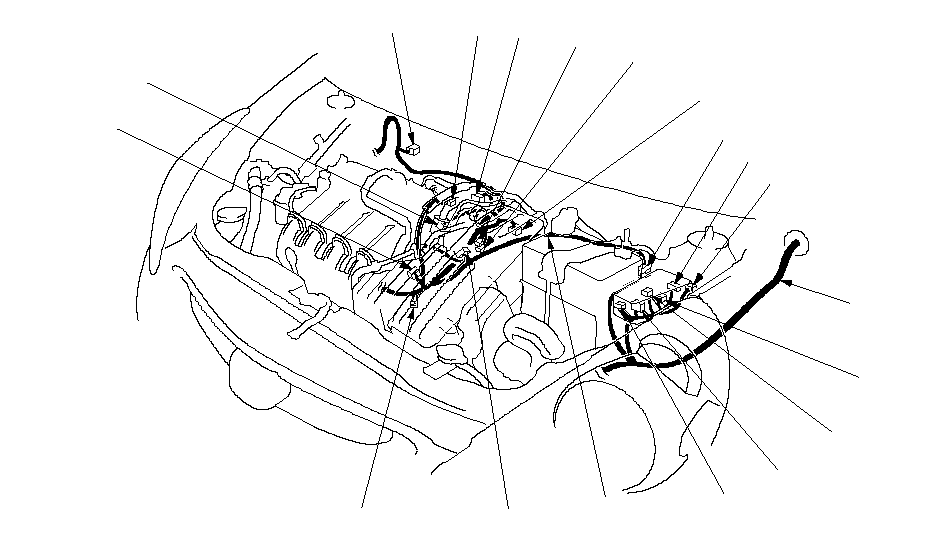

    Электрическая схема блока ЕСМ (продолжение)


    2

    3

    4

    5

    1

    16

    11

    12

    14

    13

    15

    10

    6

    7

    8

    9

    G101

    ЖГУТ ПРОВОДОВ
    МОТОРНОГО
    ОТСЕКА

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    }

    17

    19

    18

    20

    26

    27

    29

    28

    30

    21

    22

    24

    23

    25

    31

    32

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ
    ДВИГАТЕЛЯ

    }

    24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
    РАЗЪЕМ (1)

    ПЕРВИЧНЫЙ HO2S
    (ДАТЧИК 1) (2)

    ДАТЧИК ПОЛОЖЕНИЯ
    ПЕДАЛИ
    АКСЕЛЕРАТОРА (АРР)
    (3)

    ДАТЧИК IAT/MAP
    (4)

    ДАТЧИК СМР
    (6)

    КЛАПАН ПРОДУВКИ
    БАЧКА
    АБСОРБЕРА EVAP (5)

    ДАТЧИК ECT
    (7)

    VSS (8)

    2Р РАЗЪЕМ
    (9)

    БЛОК F
    ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
    МОТОРНОГО ОТСЕКА (12)

    ПРОВЕРКА
    РАЗЪЕМА
    ТАХОМЕТРА (11)

    БЛОК F
    ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
    МОТОРНОГО ОТСЕКА (10)

    БЛОК F
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГО ОТСЕКА (13)

    БЛОК F
    ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
    МОТОРНОГО ОТСЕКА (14)

    БЛОК G
    ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
    МОТОРНОГО ОТСЕКА (15)

    БЛОК
    ДРОССЕЛЬНОЙ
    ЗАСЛОНКИ (16)

    № 1
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВЫПУСКА
    (17)

    №. 2
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВЫПУСКА
    (18)

    № 3
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВПУСКА
    (19)

    № 3
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВЫПУСКА
    (20)


    ИНЖЕКТОР № 4
    (23)


    ИНЖЕКТОР № 3
    (24)

    ДАТЧИК
    ДЕТОНАЦИИ
    (25)


    ИНЖЕКТОР № 2
    (26)

    ГЕНЕРАТОР
    (28)


    ИНЖЕКТОР № 1
    (29)

    ДАТЧИК УГЛА ПОВОРОТА
    КОЛЕНЧАТОГО ВАЛА (CKP)
    (32)

    № 4
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВЫПУСКА
    (21)

    № 1
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВПУСКА
    (30)

    № 4
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВПУСКА
    (22)

    № 2
    КАТУШКА ЗАЖИГАНИЯ
    СО СТОРОНЫ ВПУСКА
    (27)

    ЭЛЕКТРОМАГНИТНЫЙ
    КЛАПАН
    ПОДАЧИ ТОПЛИВА
    (31)

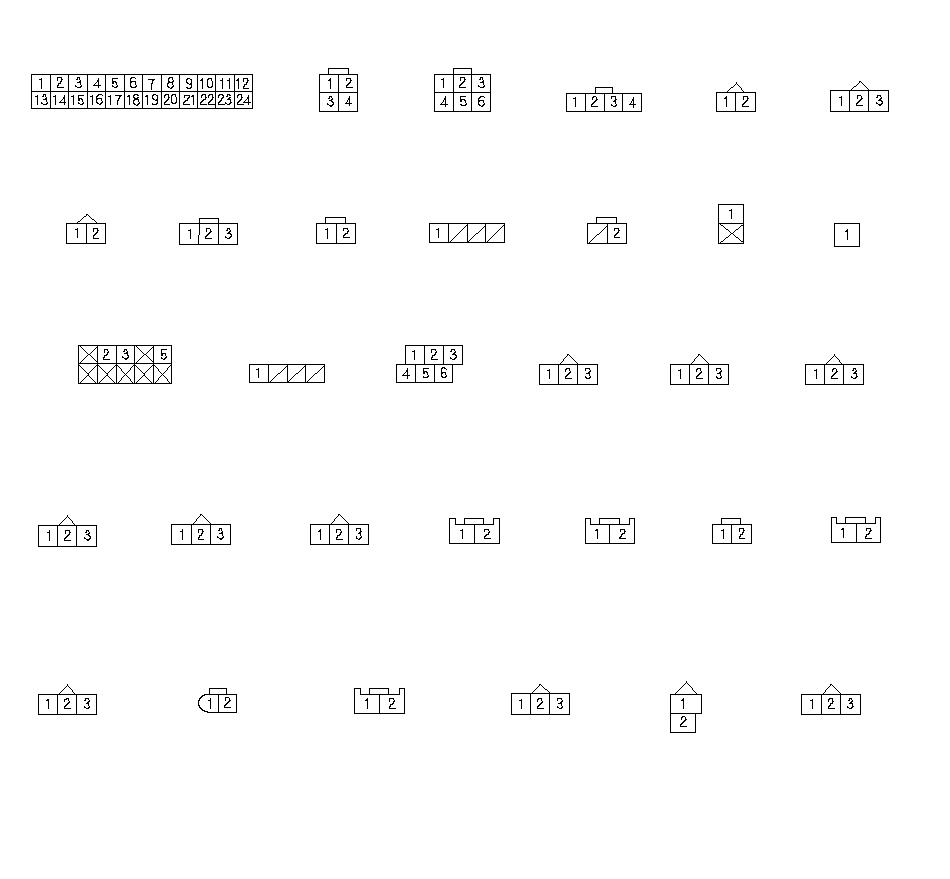

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
    *: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

    }

    Электрическая схема блока ЕСМ (продолжение)


    2

    3

    4

    5

    1

    16

    17

    19

    18

    11

    12

    14

    13

    15

    10

    6

    7

    8

    9

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    }

    ЖГУТ ПРОВОДОВ
    ПАНЕЛИ УПРАВЛЕНИЯ

    ЖГУТ
    ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    ДОПОЛНИТЕЛЬНЫЙ
    ЖГУТ ОСНОВНОГО И
    ДОПОЛНИТЕЛЬНОГО
    ДАТЧИКА
    ТОПЛИВА

    ДОПОЛНИТЕЛЬНЫЙ
    ЖГУТ ПРОВОДОВ
    ПОДАЧИ ТОПЛИВА

    20

    26

    27

    21

    22

    24

    23

    25

    }

    3P
    РАЗЪЕМ
    (1)

    16P РАЗЪЕМ
    (2)

    ДАТЧИК В (3)

    ДАТЧИК А (4)

    ЗАМОК ЗАЖИГАНИЯ
    (5)

    РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
    (6)*

    ВТОРИЧНЫЙ ДАТЧИК HO2S
    (ДАТЧИК 2) (7)

    ТОПЛИВНЫЙ НАСОС
    (8)

    ДАТЧИК ПОЛОЖЕНИЯ
    ПЕДАЛИ ТОРМОЗА
    (9)

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (10)

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (11)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (12)

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

    ГЛАВНОЕ РЕЛЕ СИСТЕМЫ
    ВПРЫСКА ТОПЛИВА
    PGM-FI MAIN
    (FI MAIN)
    (14)*

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

    4P
    РАЗЪЕМ
    (23)

    РАЗЪЕМ БЛОКА
    ECM
    №1 (9P)
    (21)*

    РАЗЪЕМ БЛОКА
    ECM №3 (52P) (24)*

    РАЗЪЕМ БЛОКА
    ECM
    №5 (9P)
    (26)*

    РАЗЪЕМ БЛОКА
    ECM №4 (40P) (25)*

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

    ТОПЛИВНЫЙ
    НАСОС
    (22)

    4P
    РАЗЪЕМ
    (27)

    ГЛАВНОЕ РЕЛЕ СИСТЕМЫ
    ВПРЫСКА ТОПЛИВА
    PGM-FI PUMP
    (FUEL MAIN)
    (15)*

    20P РАЗЪЕМ (20)

    ТОПЛИВНЫЙ НАСОС
    (19)

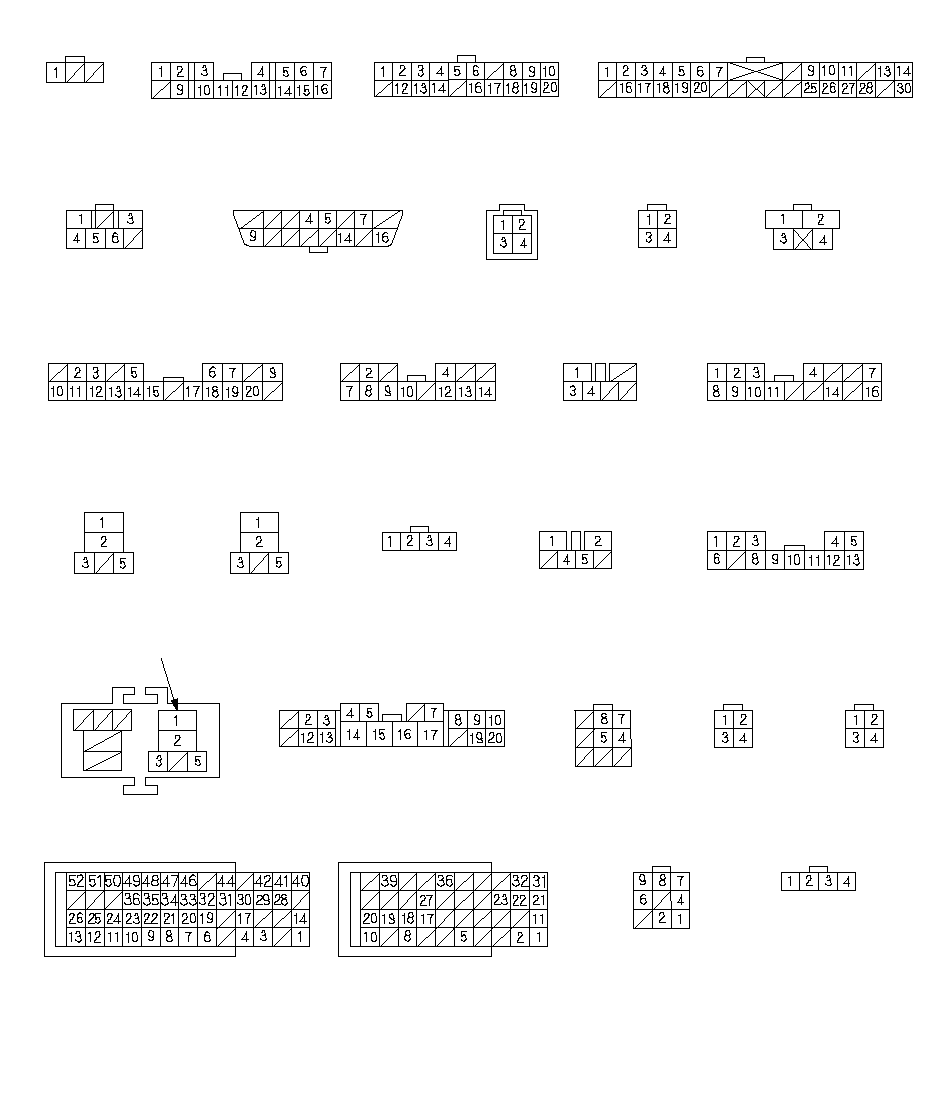

    ПРИМЕЧАНИЕ:
    · Разъем с клеммами-входами (двойной контур): вид со стороны клемм
    · Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
    *: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

    }
