Разъемы системы SRS

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, GD1, GD3, GD5, GE2, GE3, GE5

*Разъем № ^1**		Жгут проводов и разъем	Клемма		*Примечание ^2**	См. №
*Разъем № ^1**		Жгут проводов и разъем	Вход	Выход	*Примечание ^2**	См. №
U1o		28Р разъем жгута проводов панели приборов		○	(2)	1
U2o		28Р разъем жгута проводов пола		○	(2)	2
I		2Р разъем жгута проводов панели приборов		○	(1)	3
D		21Р разъем жгута проводов панели приборов		○		4
D1	D1o	4P разъем поворотного контактора		○	(1)(2)	6
D1	D1i	4P разъем подушки безопасности водителя	○		(1)(2)	5
D2	D2o	4Р разъем жгута проводов панели приборов		○	(1)	6
D2	D2i	4P разъем поворотного контактора	○		(1)	5
Р1	P1o	2Р разъем подушки безопасности переднего пассажира		○	(1)(2)	7
Р1	P1i	2Р разъем жгута проводов панели приборов	○		(1)(2)	8
TL1	TL1o	4Р разъем натяжителя левого бокового ремня безопасности	○		(1)(2)	5
TL1	TL1i	4Р разъем жгута проводов пола		○	(1)(2)	6
TR1	TR1o	4Р разъем натяжителя правого бокового ремня безопасности	○		(1)(2)	5
TR1	TR1i	4Р разъем жгута проводов пола		○	(1)(2)	6
TBL1	TBL1o	2Р разъем натяжителя внешней петли левого ремня безопасности.	○		(1)(2)(3)	9
TBL1	TBL1i	2Р разъем жгута проводов пола		○	(1)(3)	10
TBR1	TBR1o	2Р разъем натяжителя внешней петли правого ремня безопасности.	○		(1)(2)(3)	9
TBR1	TBR1i	2Р разъем жгута проводов пола		○	(1)(3)	10
SD	SDo	2P разъем боковой подушки безопасности водителя	○		(1)(2)(3)	9
SD	SDi	2Р разъем жгута проводов пола		○	(1)(2)(3)	10
SP	SPo	2Р разъем боковой подушки безопасности переднего пассажира	○		(1)(2)(3)	9
SP	SPi	2Р разъем жгута проводов пола		○	(1)(2)(3)	10
FS	FSL1i	дополнительный жгут проводов переднего датчика или 4Р разъем жгута проводов отсека двигателя		○	(1)(3)	11
FS	FSR1i	Жгут проводов отсека двигателя или 4Р разъем дополнительного жгута проводов переднего датчика		○	(1)(3)	11
FS2	FS2o	дополнительный жгут проводов переднего датчика или 4Р разъем жгута проводов отсека двигателя		○	(1)	6
FS2	FS2i	4Р разъем жгута проводов панели приборов	○		(1)	5
FS3	FS3o	Жгут проводов отсека двигателя или 4Р разъем дополнительного жгута проводов переднего датчика		○	(1)	6
FS3	FS3i	4Р разъем жгута проводов панели приборов	○		(1)	5
ID	IDi	2Р разъем жгута проводов пола		○	(1)(3)	11
IP	IPi	2Р разъем жгута проводов пола		○	(1)(3)	11
C1		30P разъем жгута проводов панели приборов		○		12
C2		20P разъем жгута проводов панели приборов		○		13
C3		40Р разъем жгута проводов панели приборов		○		14

*1:	Номера разъемов в разделе SRS оригинальны и отличаются от номеров других разделов.
*2:	Примечание
	(1): Разъем с пружинной фиксацией (2): Со встроенным коротко-контактным разъемом (3): Водонепроницаемый разъем

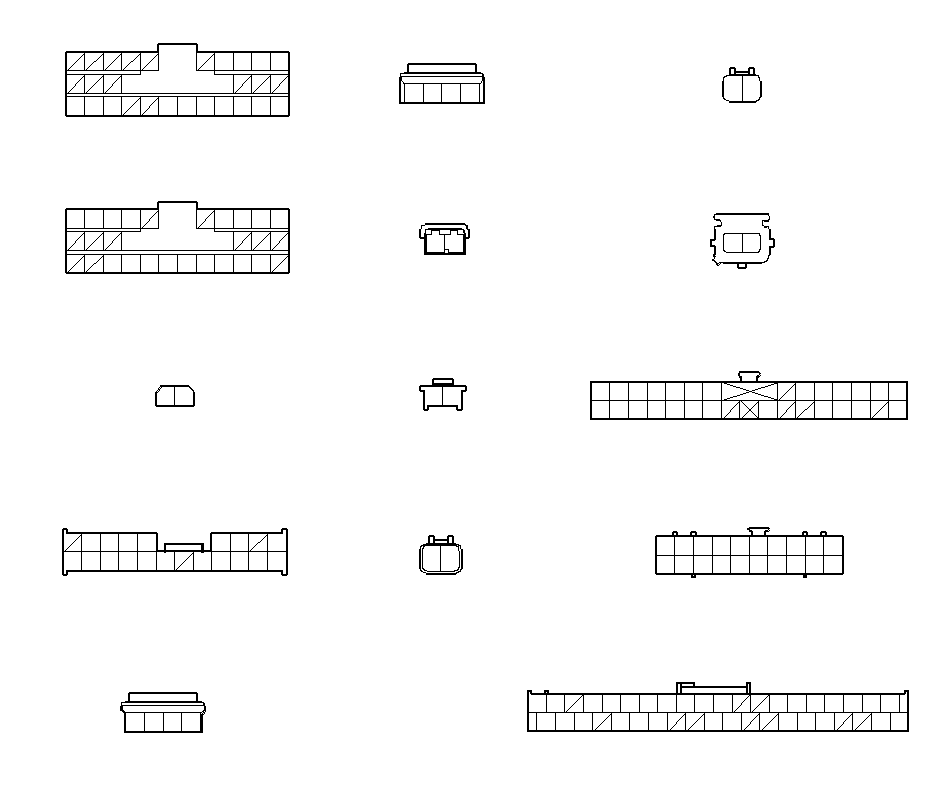

Сторона проводов клемм-выходов

Сторона клемм-входов

Сторона проводов клемм-выходов

11.

D1i, D2i, FS2i, FS3i, TL1o, TR1o

Сторона клемм-входов

12.

13.

D1o, D2o, TR1i, TL1i, FS2o, FS3o

P1i

P1o

TBL1o, TBR1o, SDo, SPo

10.

TBL1i, TBR1i, SDi, SPi

IDi, IPi, FSL1i, FSR1i

U2o

U1o

Сторона проводов клемм-выходов

14.

}
